Lüftungstechnik
Kingspan STG GmbH
Feuchte-Sensor FS-3095
Mit Sollwertsteller +5 °C bis +30 °C.Technische DatenAusführung AufputzSchaltkontakt: 1 WechslerMaße (H x B x T): 70 x 70 x 26 mmErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)Ausführung UnterputzMit Sollwertsteller 30–95 % relative FeuchtigkeitSchaltkontakt: 1 WechslerMaße (H x B x T): 75 x 75 x 25,5 mmFarbe: WeißErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

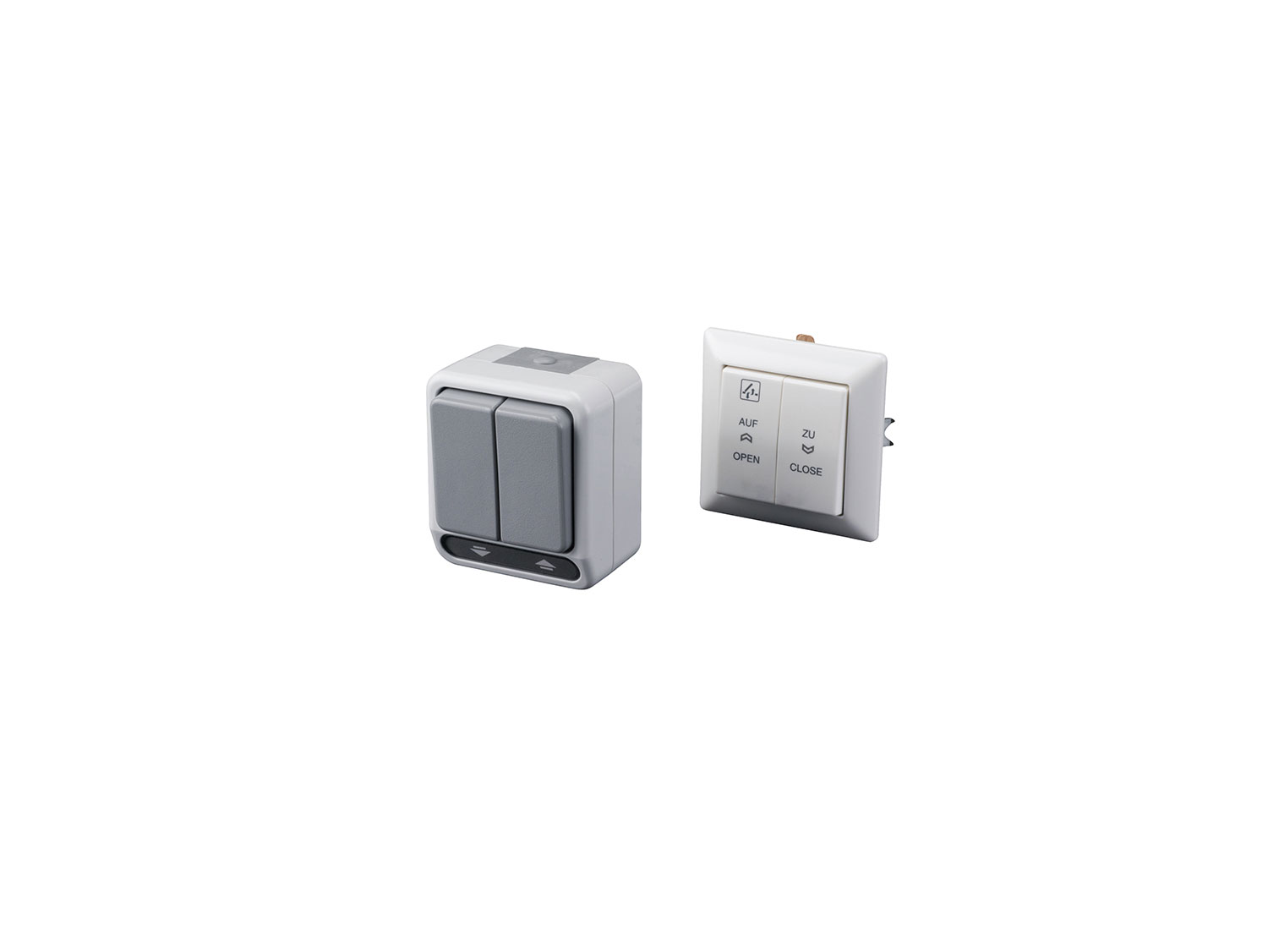

Lüftungstaster LT 25
Technische DatenErforderl. Zuleitung: 4 x 1,5 mm² inkl. PE Abmessungen: AP: 70 x 80 x 55 mm UP: 81 x 81 x 16mm
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

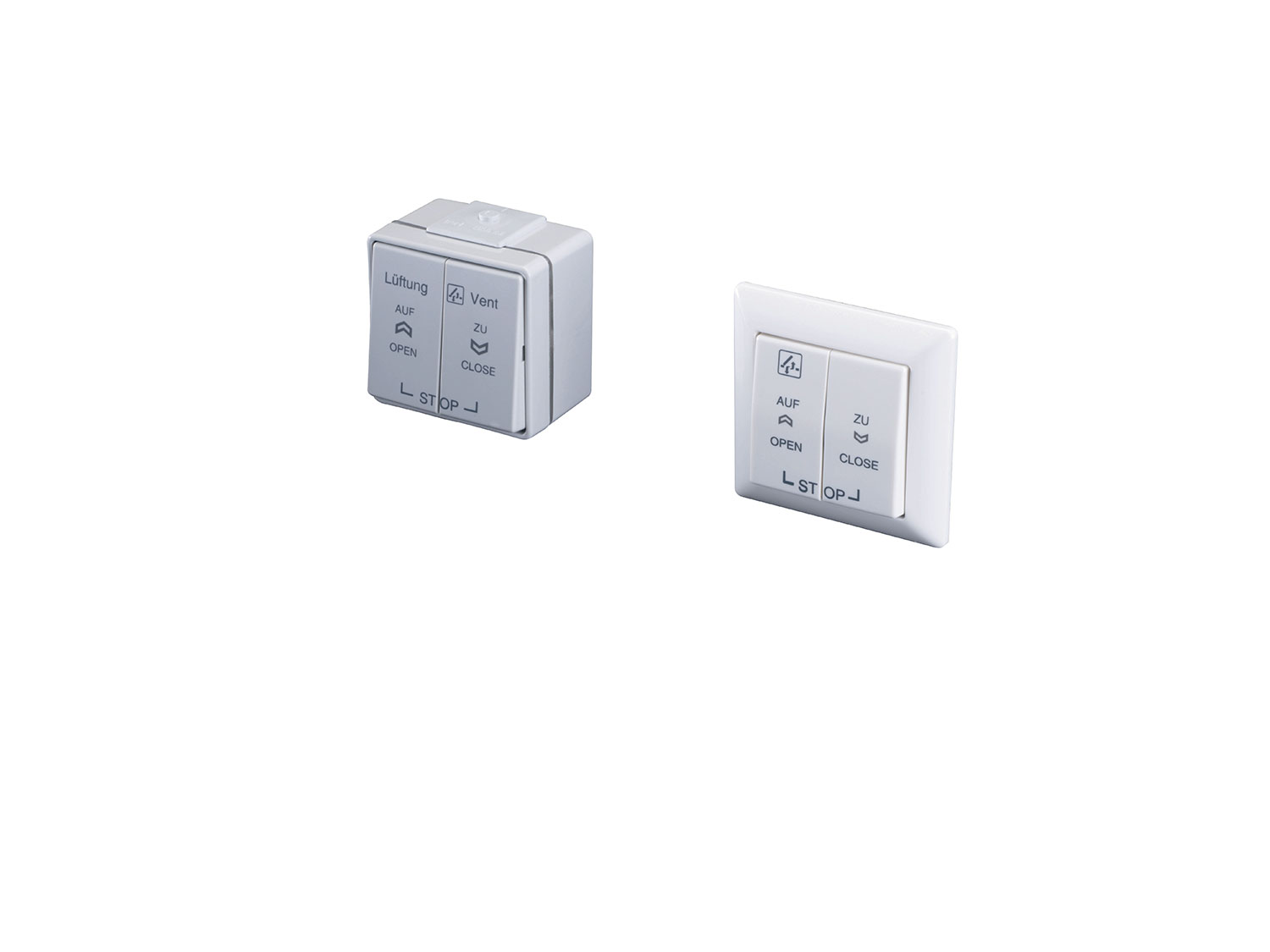

Lüftungstaster LTA 11
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm²
Abmessungen: AP: 84 x 84 x 53 mm, UP: 81 x 81 x 16 mm
Einsetzbar für Steuerzentralen TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentrale 4 A bzw. 8 A, Modulzentralen MZ2 + MZ3 und EasyConnect+
Hinweis: Maximal 10 Lüftungstaster parallel schaltbar.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

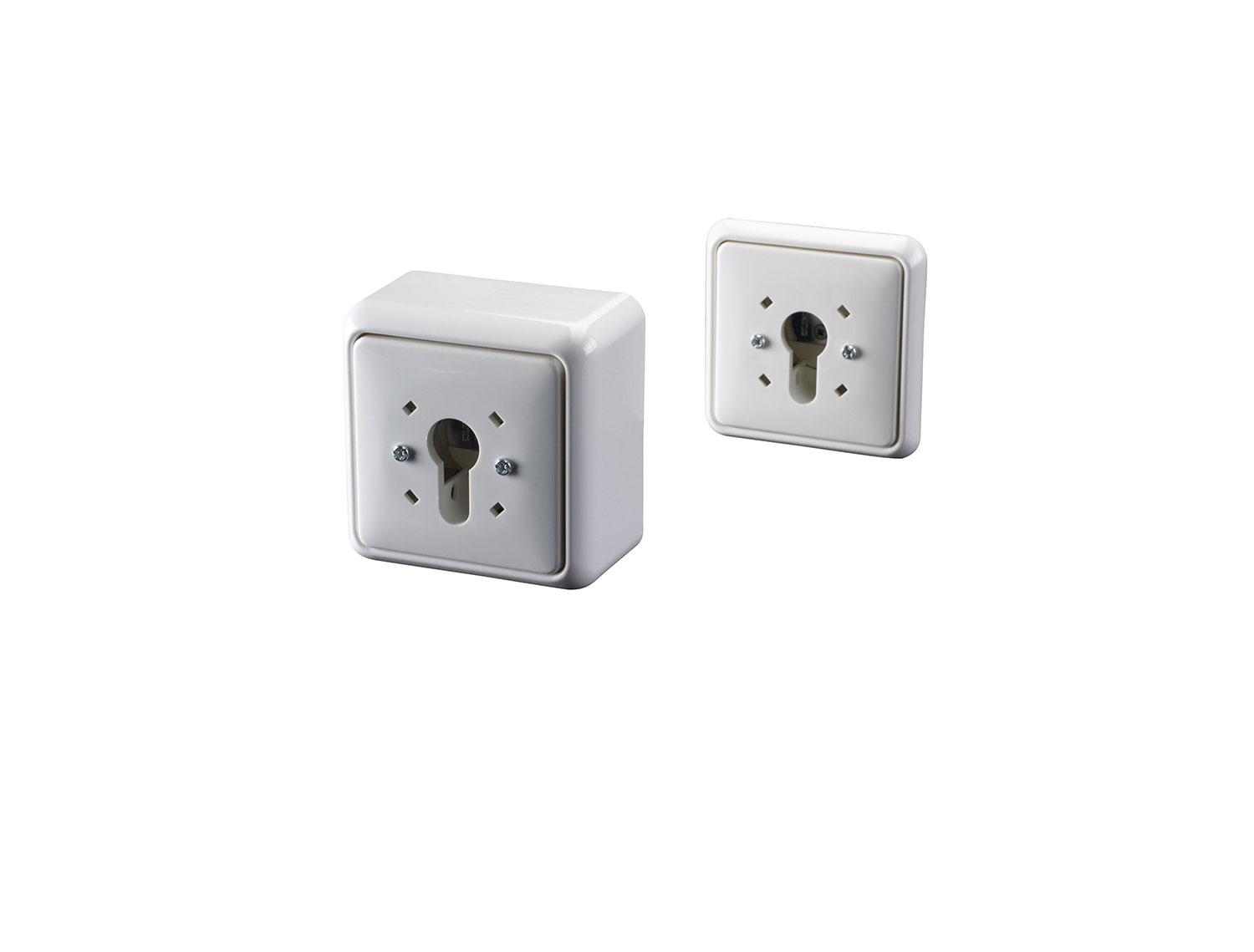

Lüftungstaster LTA 12
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Kontakte: 2 x Um mit Mittelstellung
Abmessungen: 81 x 81 x 16 mm (H x B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungstaster LTA 13/AP
Lüftungstaster LTA 13/AP für die manuelle Lüftung AUF und ZU mittels Schlüssel. Zum Einsatz eines Profilhalbzylinders nach DIN 18 252 (Profilhalbzylinder SZ10 bitte separat bestellen)
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Kontakte: 2 x Um mit Mittelstellung
Abmessungen: 90 x 70 x 65 mm (H x B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

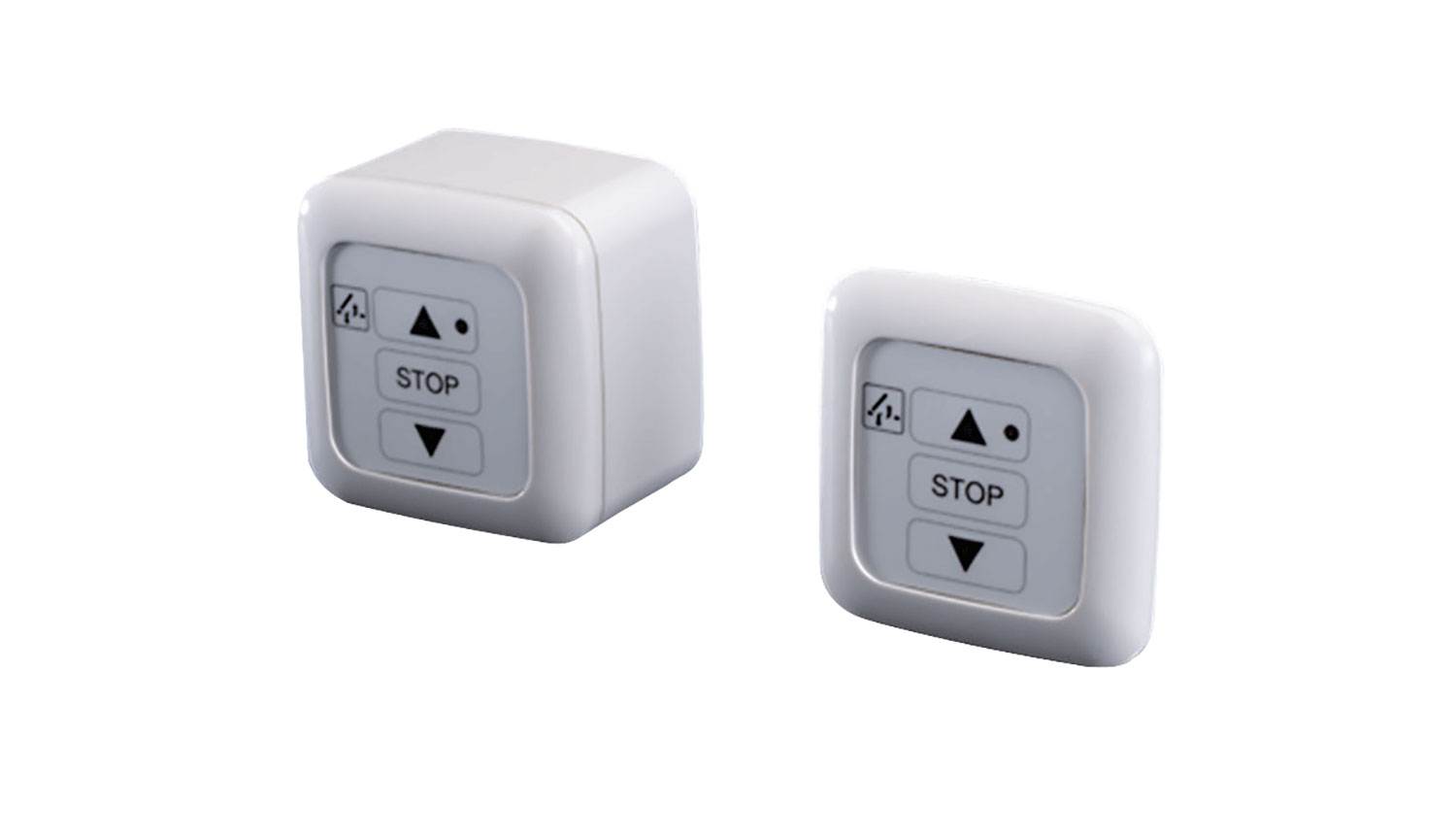

Lüftungstaster LTA 25
Lüftungstaster LTA 25 – mit Sichtanzeige "AUF"
Der LTA 25/ist ein robuster Lüftungstaster für den Einsatz mit verschiedenen RWA- und Lüftungszentralen von Kingspan STG. Er bietet eine klare Sichtanzeige „AUF“ zur schnellen Statuskontrolle und eignet sich zur Aufputzmontage oder Unterputzmontage. Ideal für Neubauten oder Modernisierungen.
Vorteile & Merkmale:
Einfache Bedienung für manuelle Lüftung
Sichtanzeige „AUF“ zur Statuskontrolle
Kompatibel mit vielen Kingspan STG-Zentralen
Robustes Design für den Einsatz in öffentlichen und gewerblichen Bereichen
Bis zu 10 Taster parallel schaltbar
Technische Daten:
Zuleitung: 2 x 2 x 0,8 mm²
Maße Aufputz: 81 x 81 x 51 mm
Maße Unterputz: 81 x 81 x 7 mm
Statusanzeige: „AUF“
Parallelbetrieb: max. 10 Taster
Kompatibel mit: TRZ Plus 2A, Comfort, Kompaktzentralen 4A/8A, MZ2, MZ3, EasyConnect+
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

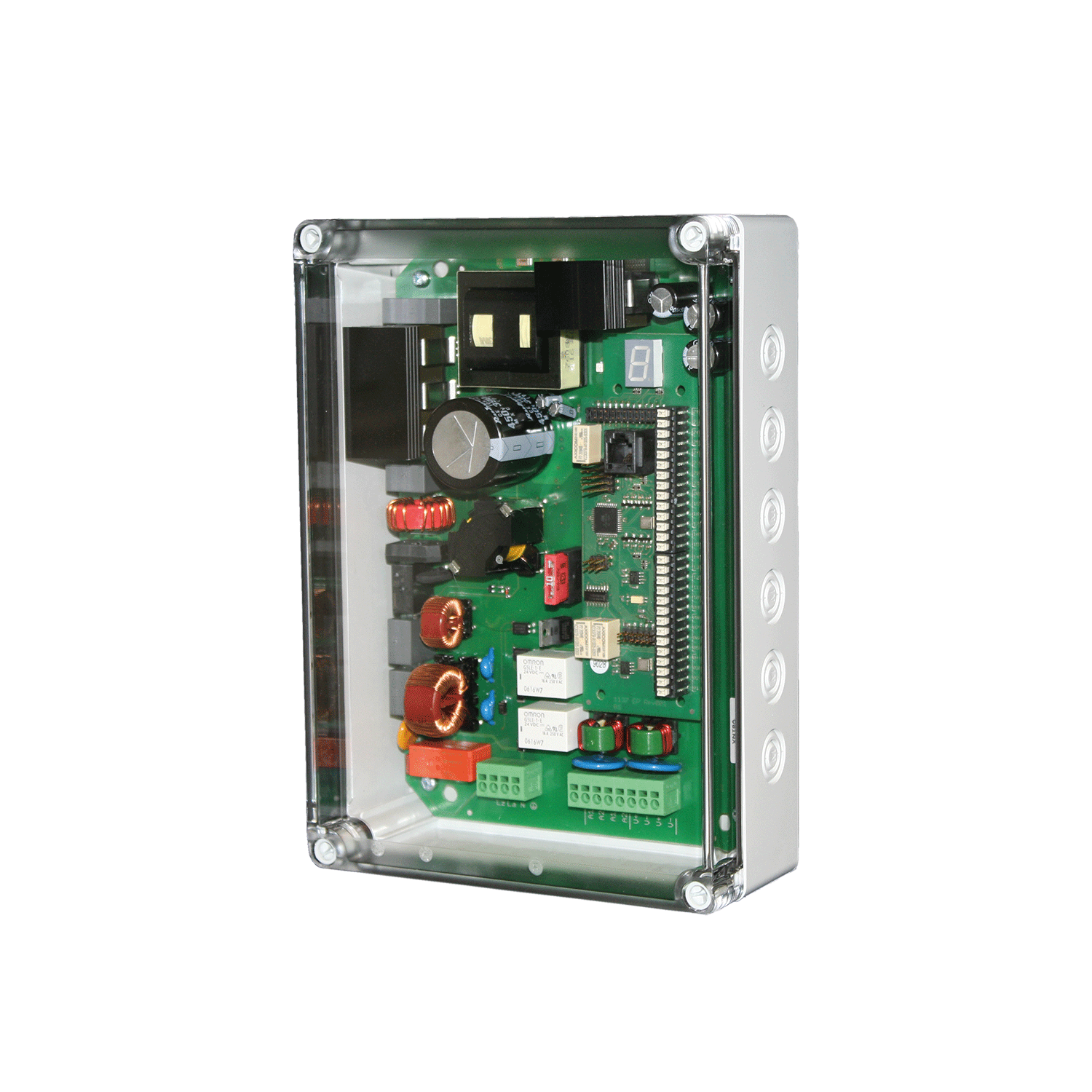

Lüftungszentrale iVent/2 10A
Vorteile / Merkmale
Eingebaute Standardfunktionen für die Lüftungssteuerung
Merkmale Optische Anzeige für Fehler und Betriebsmeldungen
Kaskadierung von mehreren iVent/2 10A mit Bedienung über einen oder mehrere Lüftungstaster möglich
Funktionen für das Zusammenwirken mit einer Verschattung 1)
Interne Funktionsüberwachung mit Fehlersignalisierung
Inkl. Service-Port-Schnittstelle zur Konfiguration von erweitertenFunktionen über die PC Service-Port-Software wie beispielsweise:
Zeitabhängige Hubbegrenzung 1)
Automatische Lüftung über Temperatur 1)
Automatisches Schließen nach eingestellter Zeit 1)
Manuelle Lüftung im Impuls- oder Tastbetrieb (Totmann) 1)
Änderung der Eigenschaften für die Betriebsanzeigen 1)
Einstellbare Pausenzeit bei Umpolung der Antriebsspannung 1)
Übergeordnete Schließfunktion bei Regen
1) Funktionsumfang nur über ein Notebook/PC mit installierter Service-Port-Software und Verbindungskabel möglich.
Einsatzbereiche
Natürliche Be- und Entlüftung
Technische DatenElektrische EigenschaftenPrimäre Energieversorgung
Betriebsspannung: 230 V AC / 50-60 Hz
Leistungsaufnahme: Max. 310 W (je nach Ausgangslast)
Leistungsaufnahme (Standby): Max. 7 W
Anschlussklemme: Max. 2,5 mm², Federklemme
Sicherung: 3,15 A/T (nicht wechselbar)
Ausgang Aktor
Spannung: 27,5 V DC (- 15 % / + 10 %)
Welligkeit: 0,3 Vss
Strom: 10 A bei ED 30 % (10 min); 4 A bei ED 100 %
Anschlussklemme: Max. 2,5 mm², Federklemme
Sicherung: FKS 10 A / 32 V
Ausgang Wind-/Regenmelder
Spannung: 27,5 V Strom: Max. 100 mA, 100% ED
Anschlussklemme: Max. 1,5 mm², Federklemme
Leitungsüberwachung: Nein
max. Anzahl: Abhängig von der Stromaufnahme
Sicherung: Über Motorsicherung
Ausgang für weitere Komponenten, z. B. Temperatursensor
Spannung: 27,5 V
Strom: Max. 500 mA, 100 % ED
Anschlussklemme: Max. 1,5 mm², Federklemme
Leitungsüberwachung: Nein
potenzialfreier Kontakt: 1 A / 60 V DC
Mechanische Eigenschaften
Maße (B x H x T): 175 x 250 x 75 mm, ohne Verschraubungen,
Gewicht: ca. 1,6 kg
Gehäuse: Polycarbonat Farbe: Grau, Deckel transparent
Halogenfrei: Ja Silikonfrei: Ja
RoHS konform: Ja
Einbau und Umgebungsbedingungen
Zulässiger Temperaturbereich (Betrieb): 0 °C bis +50 °C
Zulässiger Temperaturbereich (Lagerung/Transport): -25 °C bis +75 °C
Zulässige Luftfeuchtigkeit (Betrieb/Lagerung/Transport): 10 % bis 95 %
Geeignet für Außenmontage: Nein
Schutzart: IP 66 (Gehäuse
Für Preise hier Anmelden/Registrieren
Kingspan | STG GmbH
Lüftungszentrale WRZ 10M-1G
Lüftungszentrale zur Ansteuerung von max. 10 Lüftungsantrieben 230 V in einer Lüftungsgruppe
Anschluss für bis zu zwei Wind- / Regenmelder WRM/2 24V oder einen Regenmelder RM/2 24V
Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in
Verbindung mit 230 V AC Antrieben nach einer Wind-/ Regenmeldung
4 potenzialfreie Relaiskontakte zur Vervielfachung und Weiterleitung eines Wind-/Regensignals
Anschluss von bis zu 10 Antrieben in einer Gruppe
Zeitabhängige Weiterleitung des Wind-/Regensignals. Konfigurierbar über DIP-Schalter
Zeitabhängige Versorgung des Antriebsausganges "ZU" (Lüftungsfreigabe trotz Wind-/Regensignal). Konfigurierbar über DIP-Schalter
Kaskadierung mehrerer WRZ 10M-1G zur Signalvervielfältigung möglich
Statusmeldungen über optische Anzeige
AnschlussmöglichkeitenDie WRZ 10M-1G bietet Anschlussmöglichkeiten für:
1 x Wind-/Regenmelder WRM/2 24 V oder 1 x RM/2 24 V
Max. 10 Lüftungsantriebe 230 V AC z. B. Typ M3
4 potenzialfreie Relaiskontakte zur Weiterleitung eines Wind-/Regensignals
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungszentrale WRZ 40M-4G
Zur Ansteuerung von 230 V AC Antrieben und Wind-/Regenmeldern. Die WRZ steuert max. 40 Lüftungsantriebe mit einer Gesamtstromaufnahme von 8 A, verteilt auf 4 Motorgruppen. Es gibt Anschlussmöglichkeiten für Lüftungstaster sowie Wind- und Regenmelder. Die Wind- und Regenmeldezentrale ist in den Ausführungen 10M/1G und 40M/4G erhältlich, an die entweder bis zu 10 Antriebe in einer Gruppe oder maximal 40 Antrieben in bis zu 4 Gruppen (pro Gruppe max. 10 Antriebe) angeschlossen werden können.
Besondere Merkmale
Anschluss für bis zu zwei Wind-/Regenmelder WRM/2 24V oder Merkmale für bis zu zwei Regenmelder RM/2 24V
Anschluss für 230 V und 24 V Lüftungstaster
Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/Regenmeldung
Zeitabhängige Weiterleitung des Wind-/Regensignals, konfigurierbar über DIP-Schalter
Kaskadierung mehrerer WRZ (maximal 4 Stück)
Statusmeldungen über optische Anzeige
Anzeige der Auslösung der jeweiligen Melder, getrennt nach Wind und Regen
Einsatzbereiche/ Merkmale
230 V AC Lüftungsantriebe und 24 V DC Wind-/Regenmelder
Technische Daten
Netzversorgungsspannung: 230 V AC, (±10 %), separat abgesichert
Leistungsaufnahme: max. 1860 W
Leistungsaufnahme (Standby): abhängig von den angeschlossenen Komponenten
Anschlussklemme: Federklemme, max. 2,5 mm²
Ausgang Antriebe
Spannung: 230 V AC nenn (±10 %)
Nennstrom: 2 A pro Antriebsgruppe
Automatische Freischaltung: Dauer oder 2 Sek. Impuls (für Magnetventile), einstellbar
Anschlussklemme: Federklemme, max. 2,5 mm²
Sicherung: T 3,15 A H
Ausgang Wind-/Regenmelder
Spannung: 24 V nenn
Strom: max. 500 mA (Gesamtstrom 2 Wind-/Regenmelder)
Anschlussklemme: Federklemme, max. 1,5 mm²
Max. Anzahl: 2 Stück (Typ WRM/2 oder RM/2)
Sicherung: Keine
Maße
Maße: (H x B x T) 175 x 250 x 75 mm
Gewicht: ca. 1 kg
Nenntemperatur: 20 °C
Umgebungstemperatur: –5 °C bis +40 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Profilhalbzylinder SZ10
Profilhalbzylinder SZ10 für die Lüftungstaster LTA 12 und LTA 13/APTechnische Daten
Profil-Halbzylinder nach DIN 18 252
Mit drei Schlüsseln, gleichschließend
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

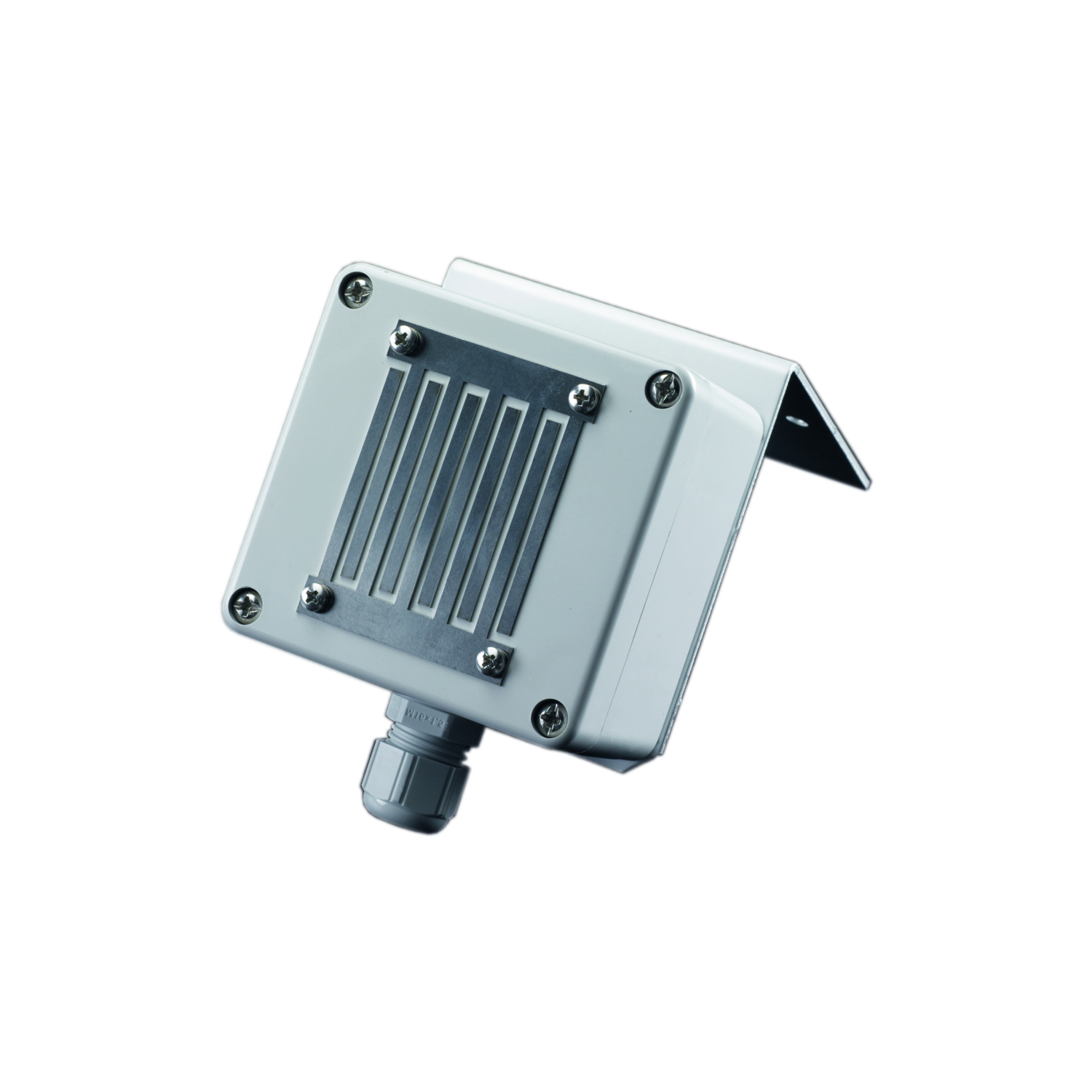

Regenmelder RM/2 24V
Regenmelder RM/2 – Zuverlässige Regen-Erkennung für RWA- & Lüftungszentralen
Der Regenmelder RM/2 (24V) eignet sich zur automatischen Erkennung von Niederschlag in Kombination mit 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Die integrierte Auswertelektronik meldet Regen zuverlässig, während die beheizte Sensorfläche Fehlfunktionen durch Frost oder Feuchtigkeit verhindert. Lieferung inklusive Montagewinkel.
Merkmale:
Geeignet für 24 V DC und 230 V AC Zentralen
Beheizte Sensorfläche für zuverlässige Regenmeldung
Integrierte Auswertelektronik
Witterungsbeständig von –20 °C bis +60 °C
Montagewinkel im Lieferumfang enthalten
Technische Daten:
Versorgungsspannung: 20–30 V DC oder 20–28 V AC
Stromaufnahme: max. 110 mA (Standby: ca. 33 mA)
Ausgang: potenzialfreier Wechslerkontakt (max. 30 V / 1 A)
Anschlüsse: max. 2,5 mm²
Umgebungstemperatur: –20 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Standrohr SR-400
Standrohr für Wind- und Regenmelder WRM/2 & RM/2 24V
Das Standrohr dient der strömungsgünstigen Montage der Regen- und Windmelder WRM/2 24V sowie RM/2 24V auf Flachdächern oder anderen Dachflächen. Es besteht aus witterungsbeständigem Kunststoff.
Technische Daten:
Maße: 1000 x 245 x 245 mm (H x B x T)
Material: Kunststoff
Einsatzbereich: Flachdachmontage
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

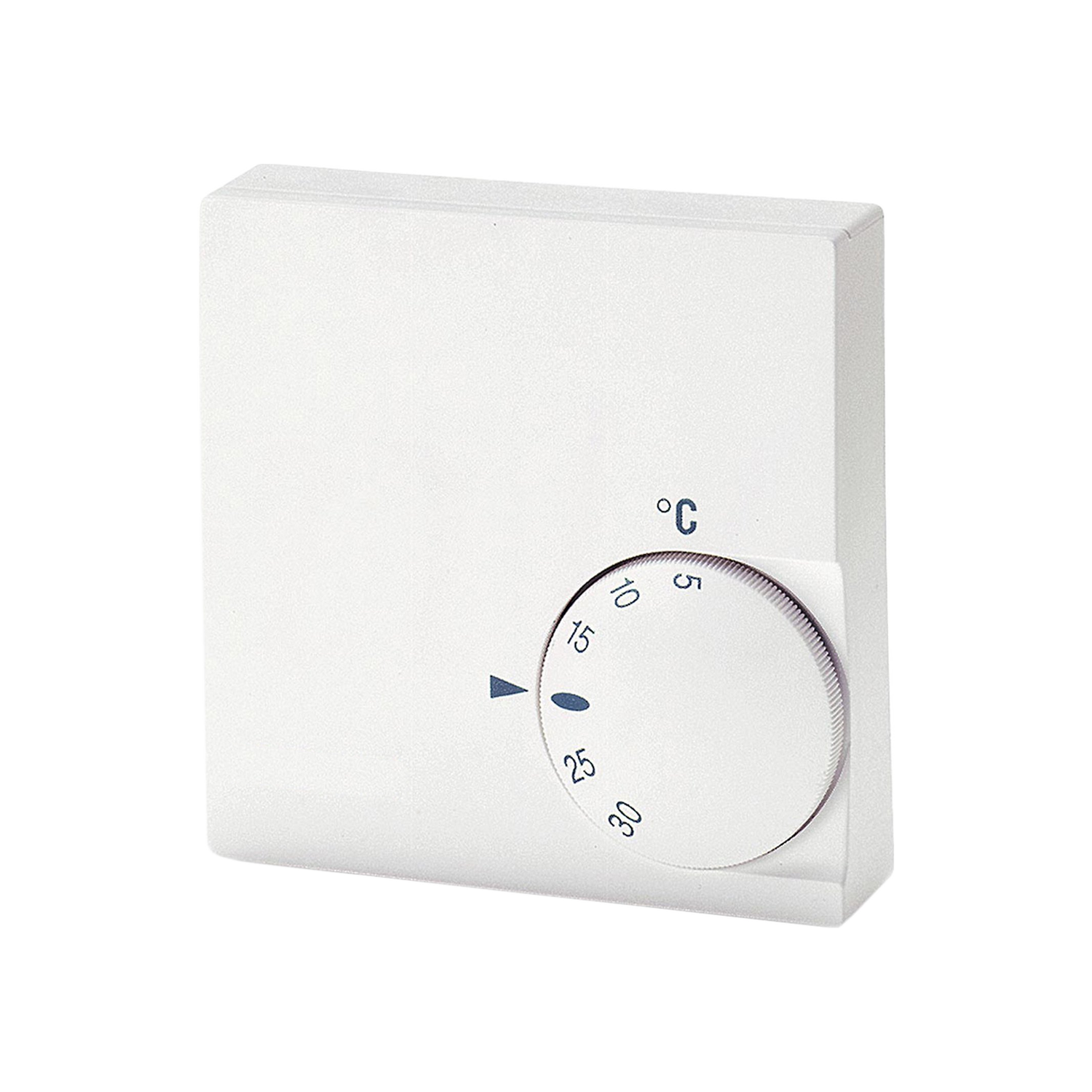

Temperatursensorik TS-1030
Mit Sollwertsteller +5 °C bis +30 °C.
Technische Daten
Aufputz
Schaltkontakt: 1 Wechsler
Maße (H x B x T): 70 x 70 x 26 mm
Anschlüsse: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)
Unterputz
Schaltkontakt: 1 Wechsler
Maße (H x B x T): 70 x 70 x 26 mm
Anschlüsse: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Vorschaltnetzteil VNT 2,5A
Vorteile / Merkmale
Steuerung per Tastbetrieb AUF/ZU-Befehle über externen 230 V AC Lüftungstaster
Kaskadierungsmöglichkeiten von mehreren Netzteilen mit Bedienung über einen oder mehrere Lüftungstaster
Eingebaute Sicherung der Primärspannung 230 V AC
Zustands- und Fehleranzeige über mehrfarbige LED
Einsatzbereiche
Anschluss von 24 V Antrieben an 230 V Versorgung
Material
Kunststoffgehäuse für Aufputz-Montage, Grau
Technische Daten
Netzversorgungsspannung: 95 – 265 V AC, 50/60 Hz
Spannung: 24 V DC (Nenn) (±10 %)
Zulässige Welligkeit der Nennspannung: < 5 %
Strom (nenn): max. 2,5 A
Einschaltdauer: ED 30 (10 min)
Maße (H x B x T): 94 x 130 x 81 mm
Umgebungstemperatur: –5 °C bis +40 °C
Schutzart: IP 54
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Vorschaltnetzteil VNT/2 10A
Vorteile / Merkmale
Steuerung per Tastbetrieb AUF/ZU über externen 230 V AC Lüftungstaster
Kaskadierung von mehreren Netzteilen mit Bedienung über einen oder mehrere Lüftungstaster
Eingebaute Sicherung der Primärspannung 230 V AC
Zustands- und Fehleranzeige über mehrfarbige LED
Einsatzbereiche:
Anschluss von 24 V Antrieben an 230 V Versorgung
Material
Kunststoffgehäuse für Aufputz-Montage, Grau
Technische Daten
Netzversorgungsspannung: 230 V AC (Nenn) (±10 %)
Spannung: 27,5 V (Nenn)
Zulässige Welligkeit der Nennspannung: < 2 %
Strom (nenn): max. 10 A
Einschaltdauer: ED 30 (10 min)
Maße (H x B x T): 175 x 250 x 75 mm
Umgebungstemperatur: 0 °C bis 50 °C
Schutzart: IP 54
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

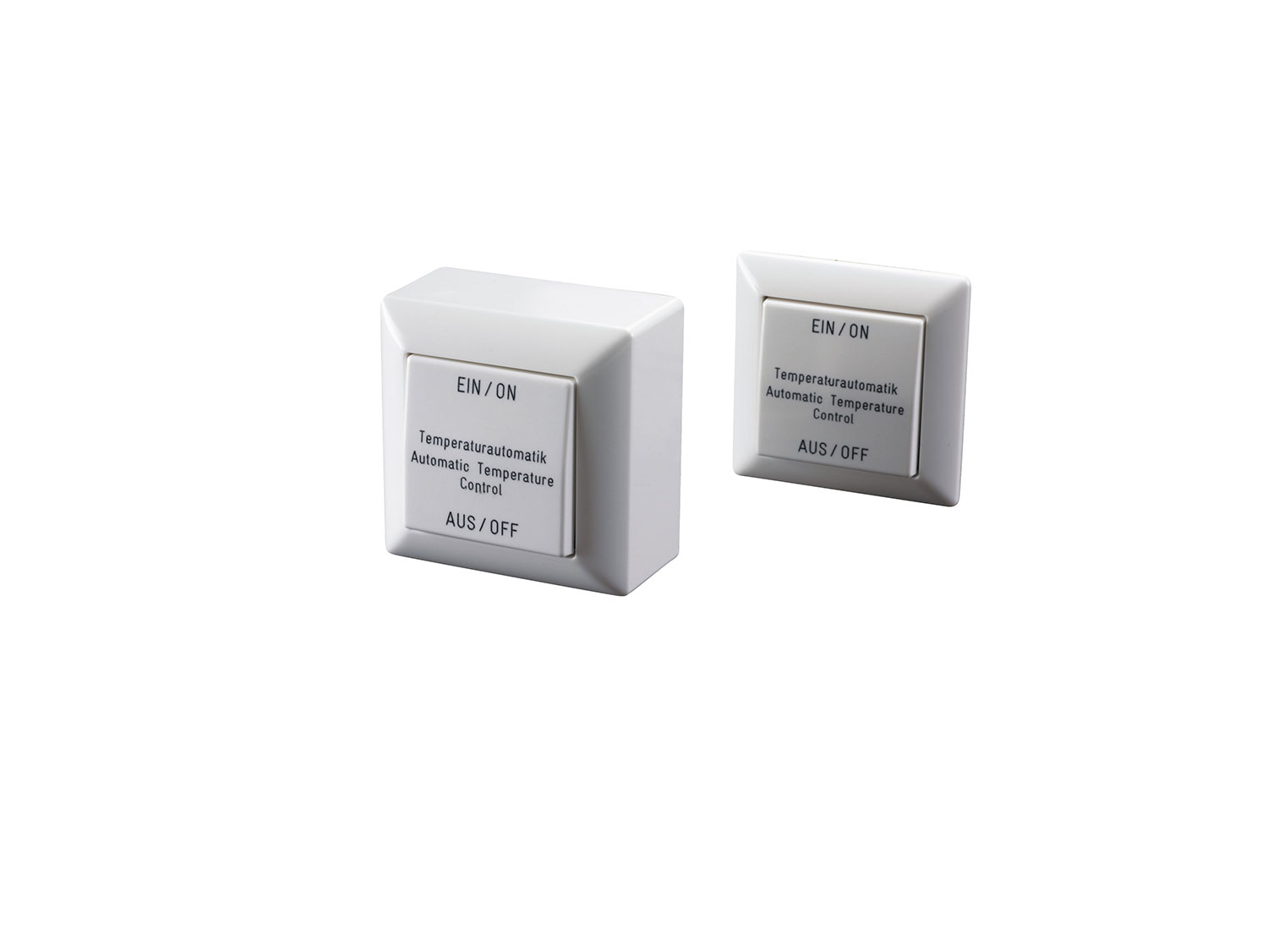

Wahlschalter Hand/Automatik WHA-14
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Abmessungen: 81 x 81 x 51 mm (H X B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

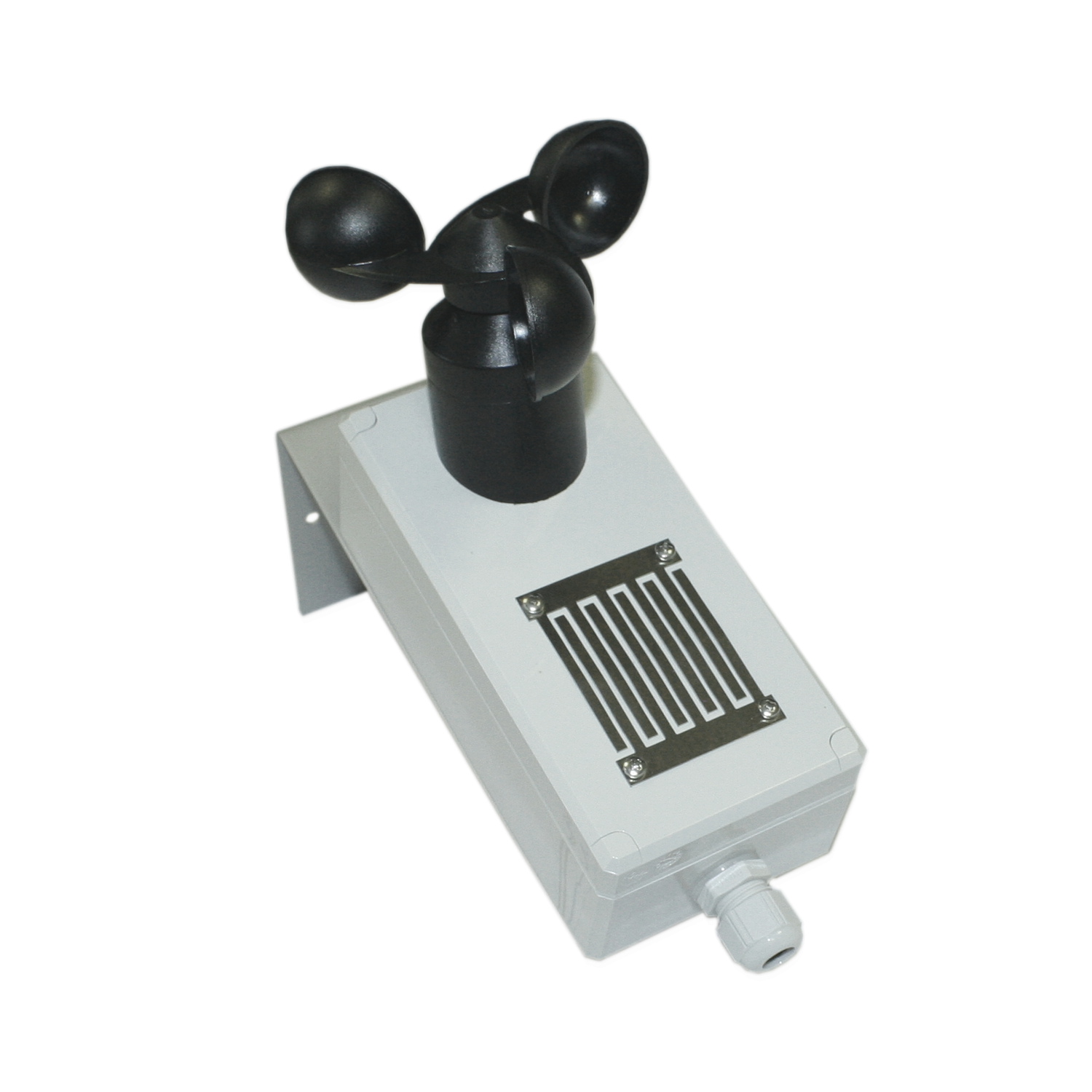

Wind- und Regenmelder WRM/2 24V
Wind- und Regenmelder WRM/2 24V – Wetterüberwachung für RWA- und Lüftungssysteme
Der WRM/2 kombiniert Wind- und Regenüberwachung für den Einsatz an 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Dank beheizter Sensorfläche und integrierter Auswertelektronik erkennt das System Niederschlag und Wind zuverlässig. Windimpulse können separat weitergeleitet werden. Lieferung inklusive Montagewinkel.
Merkmale:
Kombinierter Wind- und Regensensor
Beheizte, außentemperaturabhängige Sensorfläche
Separater Ausgang für Windimpulse
Geeignet für 24 V DC & 230 V AC Zentralen
Inklusive Montagewinkel
Technische Daten:
Versorgungsspannung: 20–30 V DC / 20–28 V AC
Stromaufnahme: max. 110 mA (Standby ca. 33 mA)
Ausgang: potenzialfreier Wechselkontakt (30 V / 1 A)
Anschlüsse: max. 2,5 mm²
Temperaturbereich: –20 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
