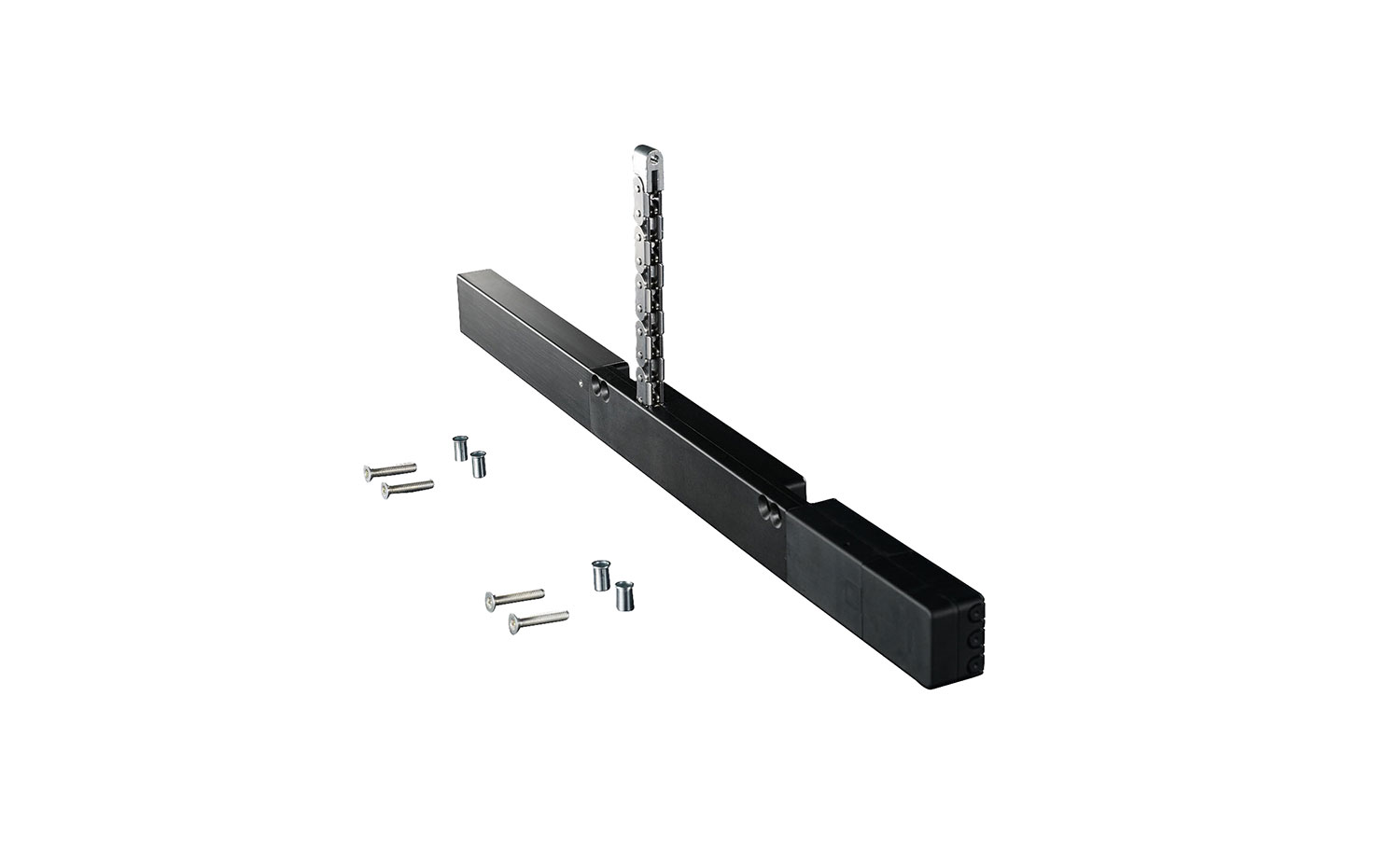

Kettenantrieb CDi
Der Profilintegrierte

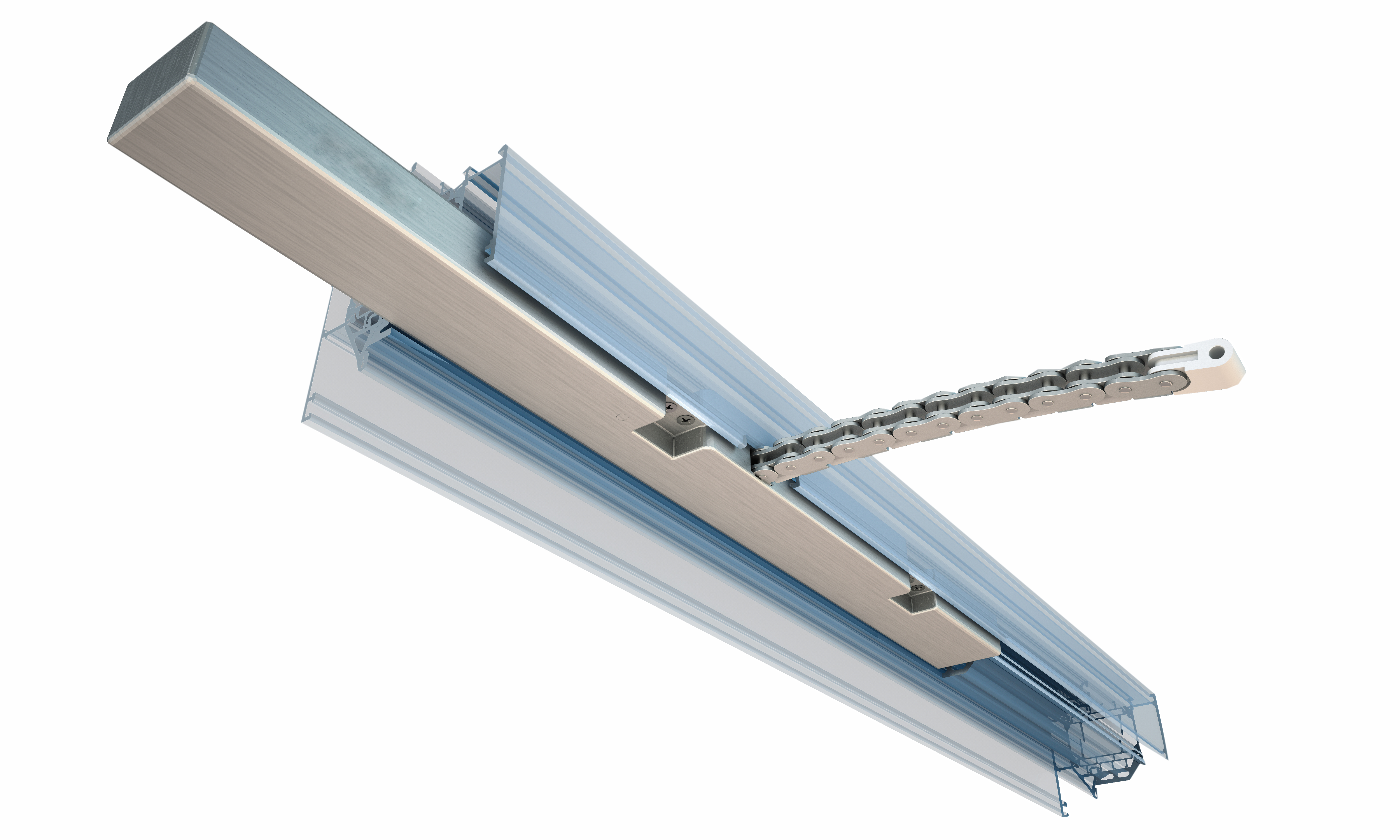

Für den verdeckt liegenden Einbau
200 N
24 V
RWA + Lüftung
Für RWA und Lüftung Besondere Merkmale Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar Synchronisierung und Referanzfahrt ohne EasyDrive-Software durchführbar Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar Meldekontakt integriert, Funktion konfigurierbar Einstellbare Dichtschlussentlastung Technische Daten Ausführung CDi/EasyDrive/2/...-300N/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,6 A bei 200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 21-800 mm Druckkraft (einstellbar)150 N Nennbetrieb / max. 200 N kurzzeitig Zugkraft max. 200 N / 300 N kurzzeitig (einstellbar) Zuhaltekraft max. 3000 N Laufgeschwindigkeit 4-10 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) CDi/300 = 490 x 35 x 25,4 mmCDi/500 = 590 x 35 x 25,4 mmCDi/600 = 640 x 35 x 25,4 mmCDi/800 = 740 x 35 x 25,4 mm Elektrischer Anschluss Anschluss 6-polig, nicht im Lieferumfang enthalten Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV
Für Preise hier Anmelden/Registrieren
Für RWA und Lüftung Besondere Merkmale Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (CDi) bzw. Synchronsteuerung (CDi/EasyDrive/2) möglich Technische Daten Ausführung CDi/...-300N/SW/DC2 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,6 A bei 200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 600 und 800 mm Druckkraft 150 N Nennbetriebmax. 200 N kurzzeitig(siehe Kraft-Weg-Diagramm) Zugkraft 200 N Nennbetrieb / max. 300 N kurzzeitig Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 15 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 490 x 35 x 25,4 mm Elektrischer Anschluss Anschluss 3-polig, nicht im Lieferumfang enthalten Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV
