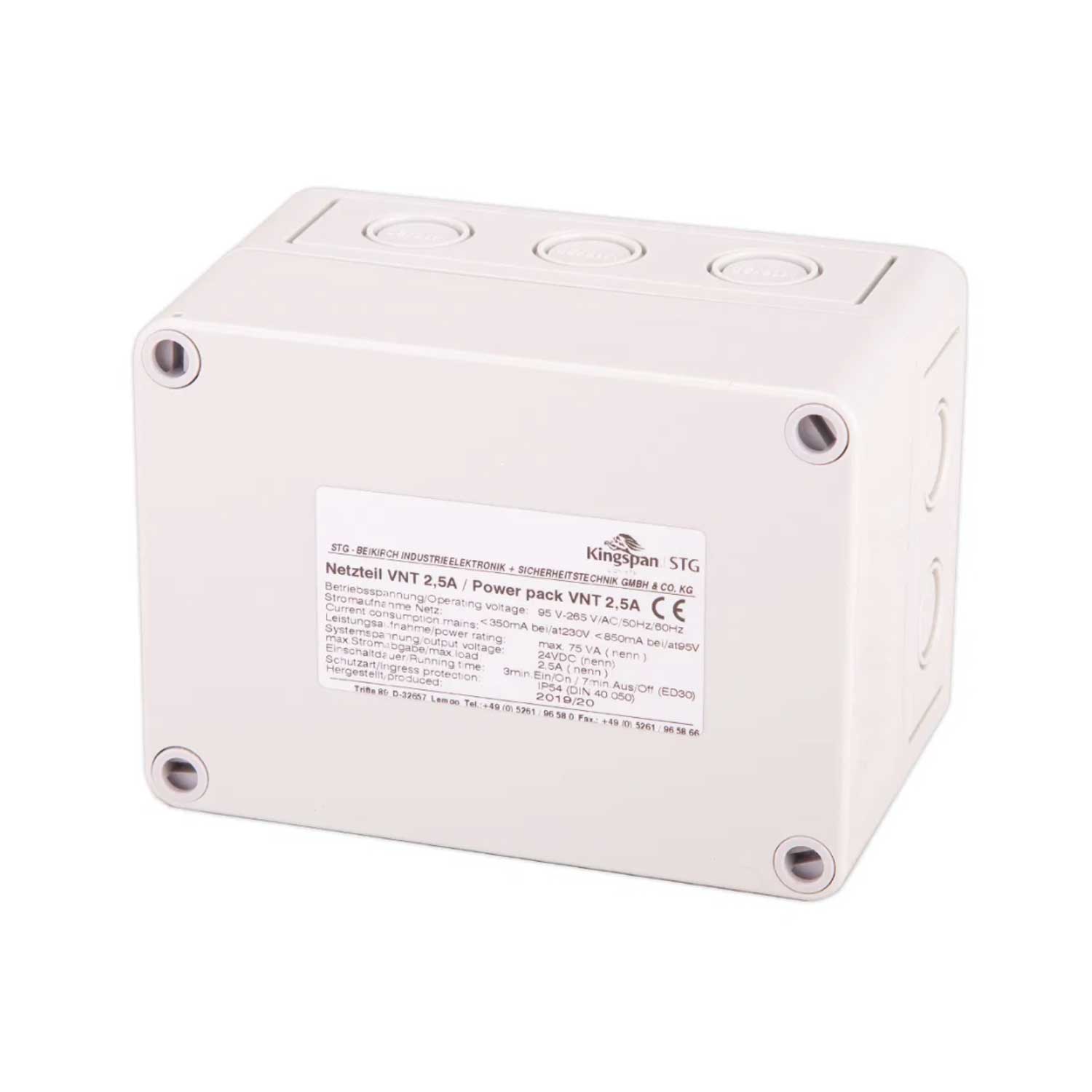

Das Vorschaltnetzteil VNT 2,5A wandelt eine Netzspannung von 230 V AC in eine gepolte 24 V DC Spannung um. Es bietet eine kompakte und zuverlässige Spannungsversorgung für elektrische Antriebe und Steuerungen. Vorteile & Merkmale Steuerung per Tastbetrieb AUF/ZU über externen 230 V AC Lüftungstaster Kaskadierung mehrerer Netzteile mit Bedienung über einen oder mehrere Lüftungstaster Eingebaute Sicherung der Primärspannung 230 V AC Zustands- und Fehleranzeige über mehrfarbige LED Einsatzbereiche Anschluss von 24 V DC Antrieben an eine 230 V AC Versorgung Material Kunststoffgehäuse für Aufputz-Montage, Farbe Grau Technische Daten Netzversorgungsspannung: 95 bis 265 V AC, 50/60 Hz Ausgangsspannung: 24 V DC (Nennspannung, ±10 %) Zulässige Welligkeit der Nennspannung: < 5 % Nennstrom: max. 2,5 A Einschaltdauer: ED 30 (10 min) Maße (H × B × T): 94 × 130 × 81 mm Umgebungstemperatur: −5 °C bis +40 °C Schutzart: IP54

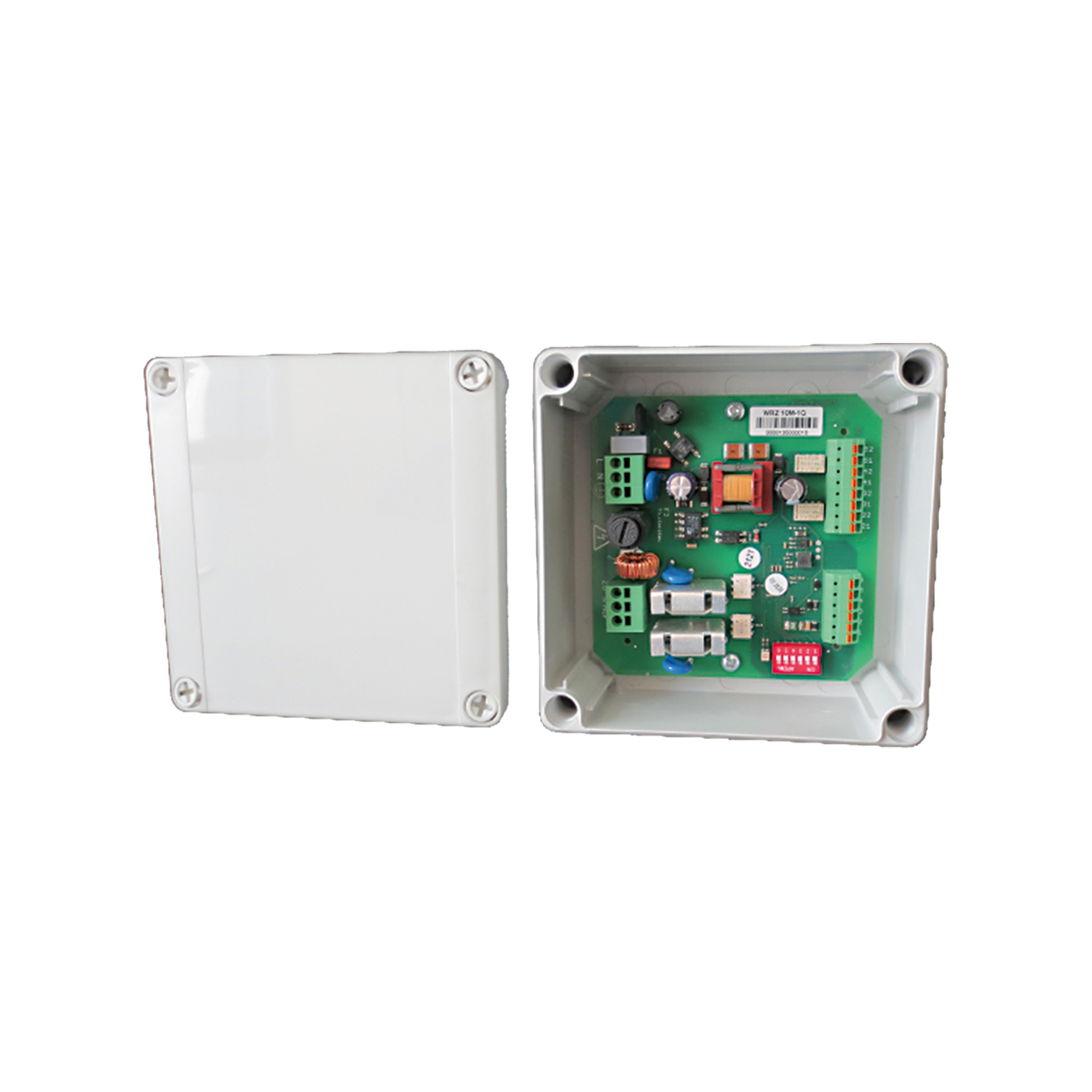

Lüftungszentrale zur Ansteuerung von max. 10 Lüftungsantrieben 230 V in einer LüftungsgruppeMerkmale Anschluss für einen Wind-/Regenmelder WRM/2 24V oder einen Regenmelder RM/2 24V Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/ Regenmeldung 4 potenzialfreie Relaiskontakte zur Vervielfachung und Weiterleitung eines Wind-/Regensignals Anschluss von bis zu 10 Antrieben in einer Gruppe Zeitabhängige Weiterleitung des Wind-/Regensignals. Konfigurierbar über DIP-Schalter Zeitabhängige Versorgung des Antriebsausganges "ZU" für Lüftungsfreigabe trotz Wind-/Regensignal). Konfigurierbar über DIP-Schalter Kaskadierung mehrerer WRZ 10M-1G zur Signalvervielfältigung möglich Statusmeldungen über optische Anzeige Anschlussmöglichkeiten 1 x Wind-/Regenmelder WRM/2 24 V oder 1 x RM/2 24 V Max. 10  Lüftungsantriebe  230 V AC z. B. Typ M3 oder 970 4 potenzialfreie Relaiskontakte zur Weiterleitung eines Wind-/Regensignals

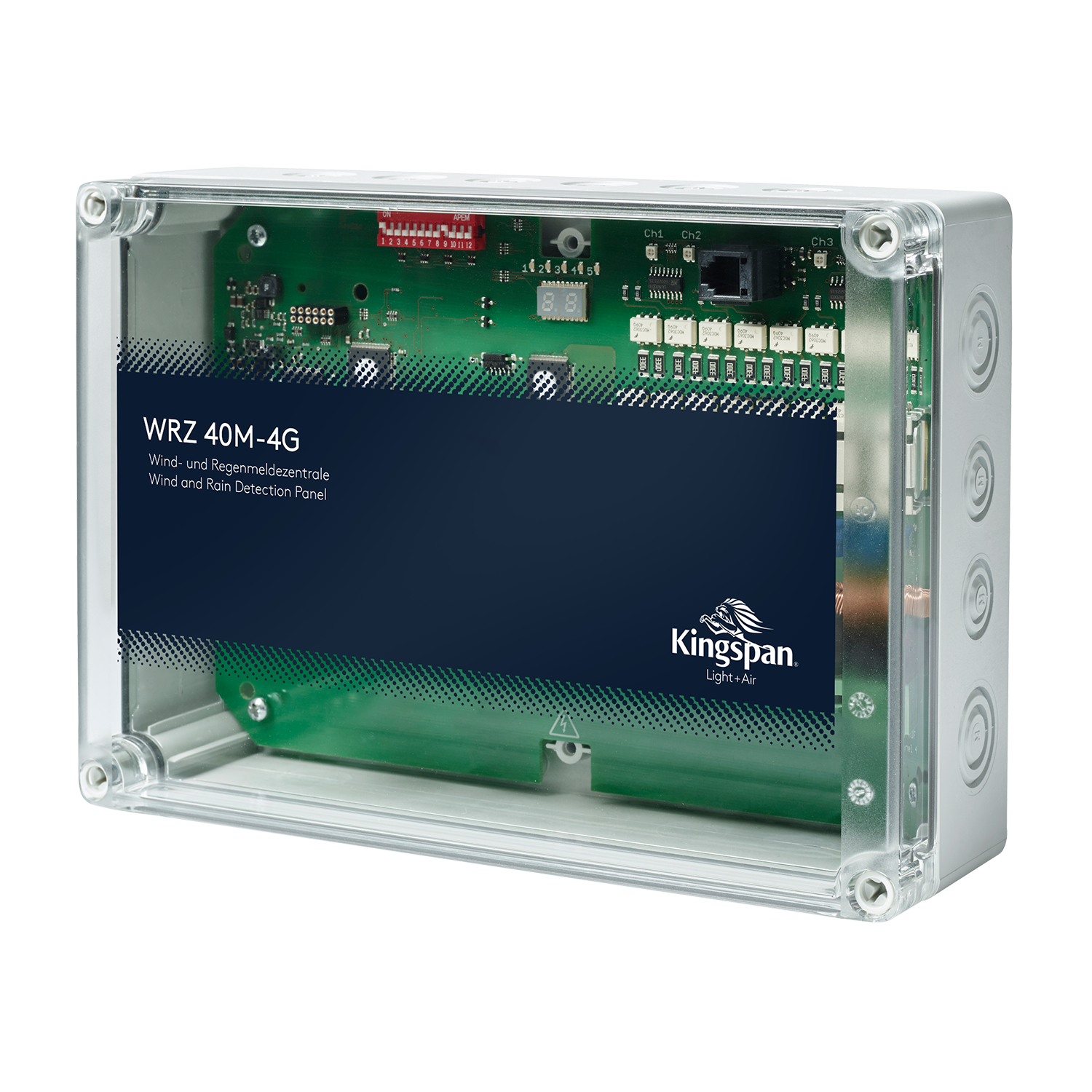

Zur Ansteuerung von 230 V AC Antrieben und Wind-/Regenmeldern. Die WRZ steuert max. 40 Lüftungsantriebe mit einer Gesamtstromaufnahme von 8 A, verteilt auf 4 Motorgruppen. Es gibt Anschlussmöglichkeiten für Lüftungstaster sowie Wind- und Regenmelder. Die Wind- und Regenmeldezentrale ist in den Ausführungen 10M-1G und 40M-4G erhältlich, an die entweder bis zu 10 Antriebe in einer Gruppe oder maximal 40 Antrieben in bis zu 4 Gruppen (pro Gruppe max. 10 Antriebe) angeschlossen werden können. Besondere Merkmale Anschluss für bis zu zwei Wind-/Regenmelder WRM/2 24V oder Merkmale für bis zu zwei Regenmelder RM/2 24V Anschluss für 230 V und 24 V Lüftungstaster Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/Regenmeldung Zeitabhängige Weiterleitung des Wind-/Regensignals, konfigurierbar über DIP-Schalter Kaskadierung mehrerer WRZ (maximal 4 Stück) Statusmeldungen über optische Anzeige Anzeige der Auslösung der jeweiligen Melder, getrennt nach Wind und Regen Einsatzbereiche/ Merkmale 230 V AC Lüftungsantriebe und 24 V DC Wind-/Regenmelder Technische Daten Netzversorgungsspannung: 230 V AC, (±10 %), separat abgesichert Leistungsaufnahme: max. 1860 W Leistungsaufnahme (Standby): abhängig von den angeschlossenen Komponenten Anschlussklemme: Federklemme, max. 2,5 mm² Ausgang Antriebe: Spannung: 230 V AC nenn (±10 %) Nennstrom: 2 A pro Antriebsgruppe Automatische Freischaltung: Dauer oder 2 Sek. Impuls (für Magnetventile), einstellbar Anschlussklemme: Federklemme, max. 2,5 mm² Sicherung: T 3,15 A H Ausgang Wind-/Regenmelder: Spannung: 24 V nenn Strom: max. 500 mA (Gesamtstrom 2 Wind-/Regenmelder) Anschlussklemme: Federklemme, max. 1,5 mm² Max. Anzahl: 2 Stück (Typ WRM/2 oder RM/2) Sicherung: Keine Maße: Maße: (H x B x T) 175 x 250 x 75 mm Gewicht: ca. 1 kg Nenntemperatur: 20 °C Umgebungstemperatur: –5 °C bis +40 °C

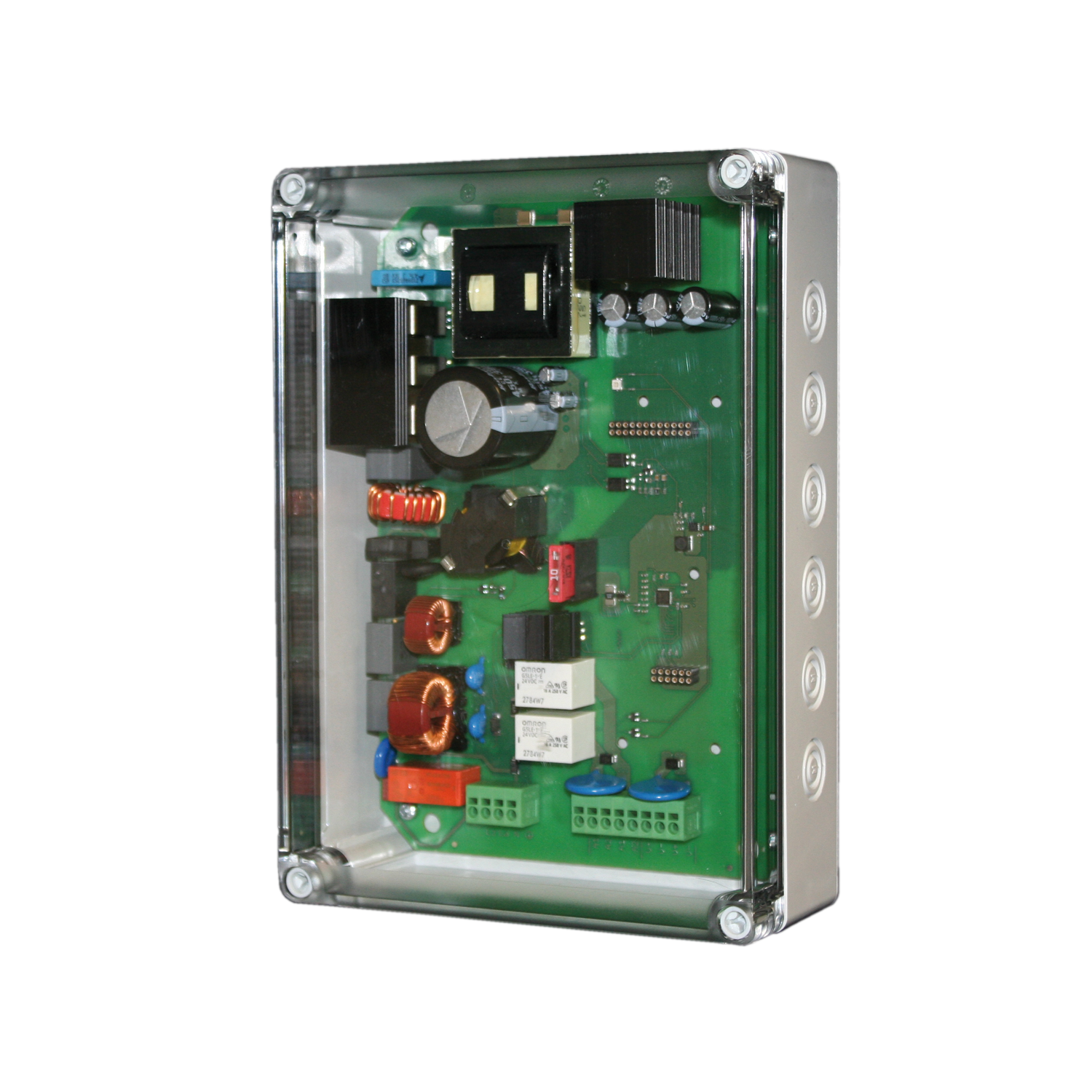

Vorteile / Merkmale Steuerung per Tastbetrieb AUF/ZU über externen 230 V AC Lüftungstaster Kaskadierung von mehreren Netzteilen mit Bedienung über einen oder mehrere Lüftungstaster Eingebaute Sicherung der Primärspannung 230 V AC Zustands- und Fehleranzeige über mehrfarbige LED Einsatzbereiche: Anschluss von 24 V Antrieben an 230 V Versorgung Material Kunststoffgehäuse für Aufputz-Montage, Grau Technische Daten Netzversorgungsspannung: 230 V AC (Nenn) (±10 %) Spannung: 27,5 V (Nenn) Zulässige Welligkeit der Nennspannung: < 2 % Strom (nenn): max. 10 A Einschaltdauer: ED 30 (10 min) Maße (H x B x T): 175 x 250 x 75 mm Umgebungstemperatur: 0 °C bis 50 °C Schutzart: IP 54 Technische Änderungen vorbehalten; Abbildungen unverbindlich.

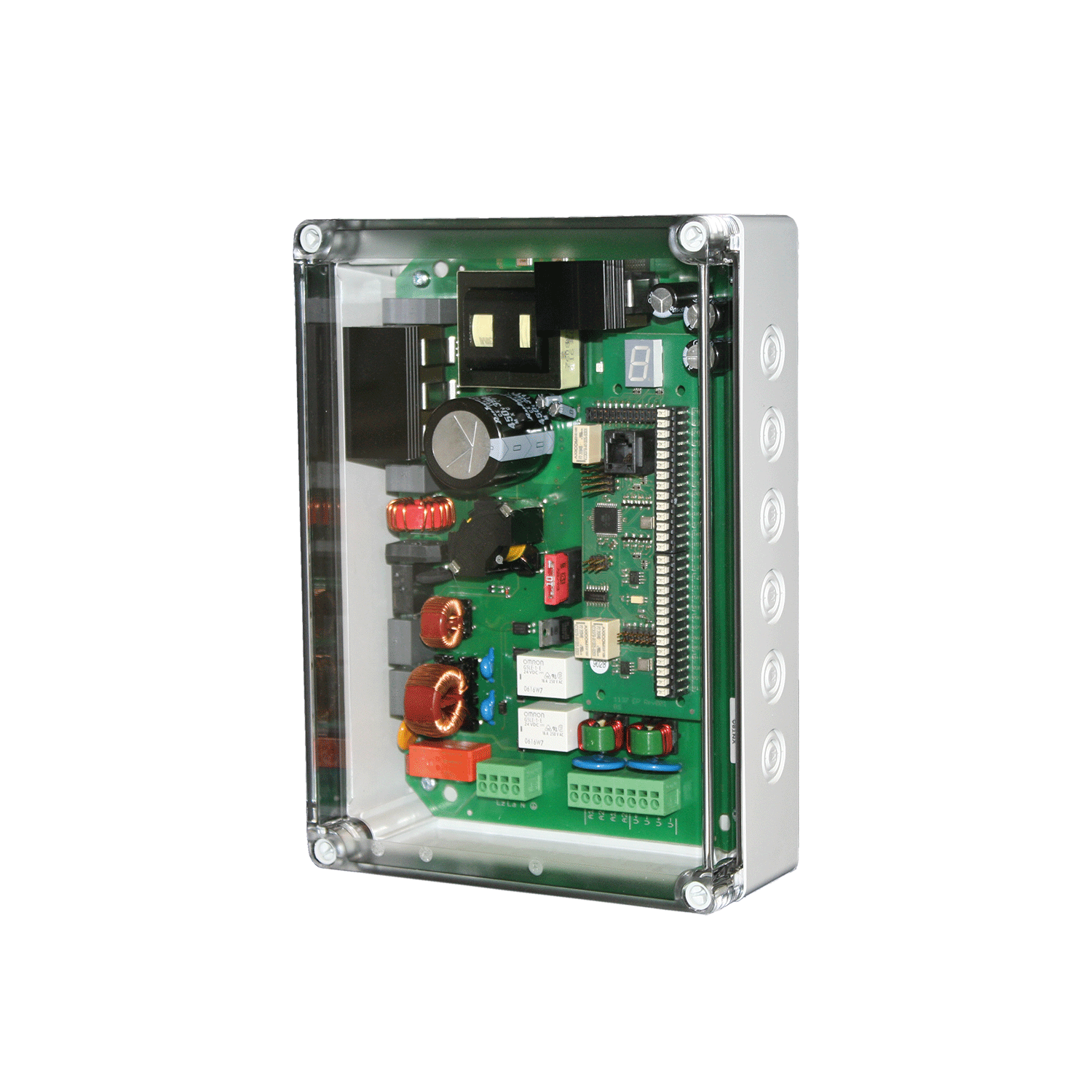

Lüftungszentrale iVent/2 10 A – Intelligente Steuerung für natürliche Be- und EntlüftungDie iVent/2 10 A ist eine vielseitige 24 V DC Lüftungszentrale zur Steuerung von Fensterantrieben mit einer Stromaufnahme von bis zu 10 Ampere. Sie eignet sich ideal für die natürliche Lüftung in Gebäuden und bietet umfangreiche Anschluss- und Konfigurationsmöglichkeiten für Sensoren und Bedienelemente.Vorteile & Merkmale: Eingebaute Standardfunktionen für die Lüftungssteuerung Optische Anzeige für Fehler- und Betriebsmeldungen Kaskadierung mehrerer iVent/2 10A mit Bedienung über einen oder mehrere Lüftungstaster möglich Funktionen für das Zusammenwirken mit einer Verschattung 1) Interne Funktionsüberwachung mit Fehlersignalisierung Service-Port-Schnittstelle zur Konfiguration erweiterter Funktionen über PC-Software, z. B.: Zeitabhängige Hubbegrenzung 1) Automatische Lüftung über Temperatur 1) Automatisches Schließen nach eingestellter Zeit 1) Manuelle Lüftung im Impuls- oder Tastbetrieb (Totmann) 1) Änderung der Eigenschaften für die Betriebsanzeigen 1) Einstellbare Pausenzeit bei Umpolung der Antriebsspannung 1) Übergeordnete Schließfunktion bei Regen 1) Funktionsumfang nur über ein Notebook/PC mit installierter Service-Port-Software und Verbindungskabel möglich. Einsatzbereiche: Natürliche Be- und Entlüftung Technische Daten: Primäre Energieversorgung Betriebsspannung: 230 V AC / 50–60 Hz Leistungsaufnahme: max. 310 W (abhängig von Ausgangslast) Leistungsaufnahme (Standby): max. 7 W Anschlussklemme: max. 2,5 mm², Federklemme Sicherung: 3,15 A/T (nicht wechselbar) Ausgang Aktor: Spannung: 27,5 V DC (-15 % / +10 %) Welligkeit: 0,3 Vss Strom: 10 A bei ED 30 % (10 min), 4 A bei ED 100 % Anschlussklemme: max. 2,5 mm², Federklemme Sicherung: FKS 10 A / 32 V Ausgang Wind-/Regenmelder: Spannung: 27,5 V Strom: max. 100 mA, 100 % ED Anschlussklemme: max. 1,5 mm², Federklemme Leitungsüberwachung: Nein Max. Anzahl: abhängig von der Stromaufnahme Sicherung: über Motorsicherung Ausgang für weitere Komponenten (z. B. Temperatursensor): Spannung: 27,5 V Strom: max. 500 mA, 100 % ED Anschlussklemme: max. 1,5 mm², Federklemme Leitungsüberwachung: Nein Potenzialfreier Kontakt 1 A / 60 V DC Mechanische Eigenschaften: Maße (B × H × T): 175 × 250 × 75 mm (ohne Verschraubungen) Gewicht: ca. 1,6 kg Gehäuse: Polycarbonat, Farbe Grau, Deckel transparent Halogenfrei: Ja Silikonfrei: Ja RoHS-konform: Ja Einbau- und Umgebungsbedingungen: Betriebstemperatur: 0 °C bis +50 °C Lager-/Transporttemperatur: –25 °C bis +75 °C Luftfeuchtigkeit (Betrieb/Lagerung/Transport): 10 % bis 95 % Geeignet für Außenmontage: Nein Schutzart: IP66 (Gehäuse)
