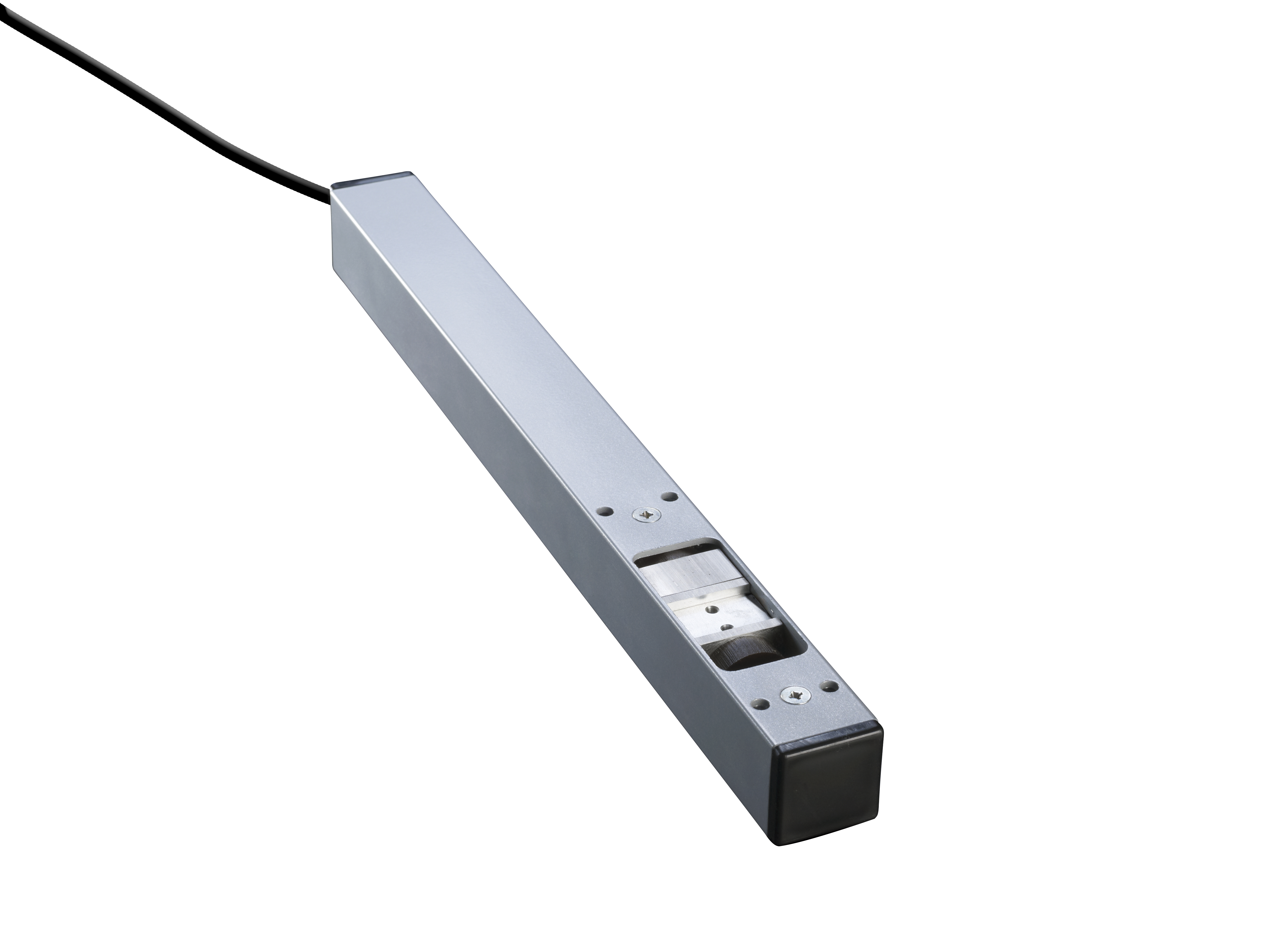

Riegelantrieb RM Basic und RM/EasyDrive/2
Für die aufgesetzte oder profilintegrierte Montage
Zur Ent- und Verriegelung von Fenstern über den Beschlag
EinsatzbereichSchlanker Verriegelungsantrieb für die aufgesetzte oder profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.Besondere Merkmale Kompatibel mit den Kettenantrieben CDi und LM/2 Technische Daten Ausführung RM Basic Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A bei 1200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm (Sonderhub bis 36 mm auf Anfrage) Druckkraft 1200 N Zugkraft 1200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss Anschlussleitung zur Bauseite: 2 x 0,75 mm², Länge ca. 3 mAnschlussklemme für Antriebe: Querschnitt max. 1 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Schlanker Verriegelungsantrieb für die aufgesetzte oder profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Besondere Merkmale Speziell zur Kombination mit allen EasyDrive/2-Kettenantrieben sowie CDs Konfiguration über einen PC mit EasyDrive-Software und USB Konverter/2 Zeitversetzte Ansteuerung von zwei RM EasyDrive/2 mit EasyDrive-Software möglich Verriegelungsrichtung einstellbar Technische Daten Ausführung RM/EasyDrive/2 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A bei 1200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm (Sonderhub bis 36 mm auf Anfrage) Druckkraft 1200 N Zugkraft 1200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss 2 x 6-polige Anschlussklemme Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
