Vorteile / Merkmale ABS-Gehäuse in Flachbauweise nach DIN 14655 für die Innenmontage Mit verdeckter Schließtaste „RWA ZU“ Inkl. Schlüssel und Serviceschild „Außer Betrieb” Mit Funktionstasten „RWA AUF“ und „RWA ZU“ Mit LED-Anzeige „RWA AUF“, „Betrieb“, „Störung“ Zertifiziert in Anlehnung an die prEN 12101-9:2004 Technische Daten Betriebsspannung: 24 V DC (+15 % /+25 %) Erforderliche Zuleitung: 4 x 2 x 0,8 mm² Maße (L x B x H): 125 x 36 x 125 mm Umgebungstemperatur -5 °C bis +40 °C Schutzart: IP 40

Hinweisschild „Rauchabzug“ HR-9/K Das Hinweisschild „Rauchabzug“ HR-9/ dient der klaren Kennzeichnung von Rauchabzugsanlagen in Gebäuden. Es besteht aus Kunststoff und entspricht der DIN 4066. Technische Daten: Material: Kunststoff oder Kuststoff Norm: DIN 4066 Maße: 200 x 70 mm Farbe: gemäß Norm (z. B. Rot/Weiß)

Überwachungsmodule UEB3 – für BMA-Anbindung an RWA-Systeme Die UEB3-Überwachungsmodule ermöglichen die Drahtbruchüberwachung bei der Aufschaltung einer Brandmeldeanlage (BMA) auf eine RWA- oder DBA-Steuerzentrale von Kingspan STG. Verfügbare Varianten: UEB3-1K – Für Kompaktzentralen 4A & 8A UEB3-1K-AE – Für TRZ, Kompaktzentrale 2A, LON-Knoten (1 kΩ) UEB3-2K7-AE – Für Kompaktzentrale EasyConnect+ & MZ3 (2,7 kΩ) Für jede BMA-Linie ist ein eigenes Modul erforderlich. Der Einbau erfolgt innerhalb der BMA-Zentrale.

Technische Daten Betriebsspannung: 18 V DC bis 30 V DC Meldekriterium: Stromerhöhung, 2-Leiter-Technik Überwachungsfläche: max. 120 m² Montagehöhe: max. 16 m Zul. Luftgeschwindigkeit: max. 20 m/s Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA Umgebungstemperatur: –25 °C bis +60 °C VdS-Zulassung: G 207123 Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-7 für Rauchmelder.Technische Daten für Meldersockel USB 502-6Für den Streulicht Rauchmelder MSD 523 zur Aufputz-Montage Leitungsquerschnitt: max. 2,5 mm² Maße: Ø 118,5 mm Schutzart: IP 44 nach DIN EN 60 529 Gehäuse: ABS/PC, FR 90 Farbe: WeißHinweis: Austauschfrist nach Herstellerangabe ist alle 8 Jahre

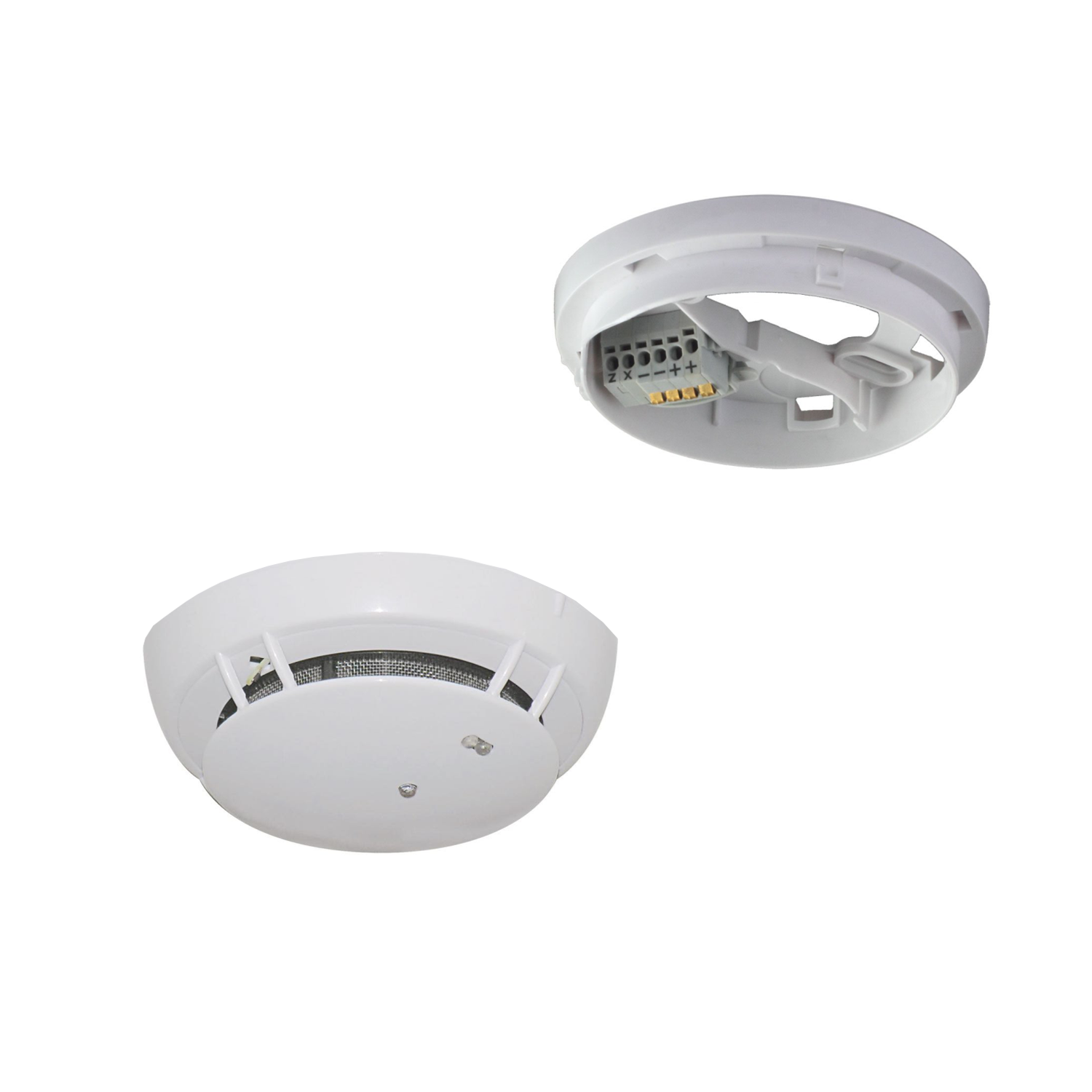

Streulicht- und Wärmedifferential Rauchmelder Zur automatischen Rauch- und Wärmedetektion und aktiven Brandfrüherkennung. Zur Verwendung in Rauch- und Wärmeabzugsanlagen. Besonderheiten: Installationsfreundlich Niedrige Bautiefe 2-Leiter-Technik Zulassung gemäß DIN EN-54-5 und DIN EN 54-7 und CEA 4021 Optische Alarmanzeige (rote LED) Technische Daten: Die Energieversorgungen und elektrischen Steuereinrichtungen sind ausschließlich mit den vom Hersteller zugelassenen Komponenten zu betreiben. Elektrische Eigenschaften: Funktionsprinzip: Streulicht-Rauchmelder und Wärmedifferential-Melder Überwachungsfläche: max. 120 m² Montagehöhe: max. 12 m zulässige Luftgeschwindigkeit: max. 5 m/s Betriebs-Nennspannung: 16 V bis 32 V DC Individualanzeige: LED rot Ruhestrom: 0,06 mA Alarmstrom: (bei 16 - 32 V DC) min. 24 - max. 26 mA Signalübertragung: Stromerhöhung 2-Leiter-Technik Mechanische Eigenschaften: Maße: Ø 100 mm ohne Sockel, Höhe 40 mm inkl. Sockel Schutzklasse: IP 40 Gewicht: 100 g Einbau und Umgebungsbedingungen: Temperaturbereich Betrieb: -10 °C bis +60 °C Rel. Luftfeuchte: bei ≤ 34 °C 10 ... 95 % rF (nicht kondensierend) Zulassungen und Nachweise: Zulassung: DIN EN-54-5 + DIN EN-54-7 und CEA 4021Material: Gehäuse: ABS/PC Farbe: Weiß, ähnlich RAL 9010Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-5 und EN DIN 54-7 für Rauchmelder. Hinweis: Die Austauschfrist beträgt 8 Jahre.

Beipack "TRZ" Enthält die wichtigsten Ersatzkleinteile für alle Treppenraumzentralen Geeignet für:TRZ Plus 2ATRZ Plus ComfortKompaktzentrale 2AKompaktzentrale VdS Bestehend aus einem Klappferrit, zwei Überwachungsdioden, einem aktivem Endmodul, einem Widerstand, zwei Sicherungen,  einer Akkubrücke und einem Ersatzschlüssel.

Wind- und Regenmelder WRM/2 24V – Wetterüberwachung für RWA- und Lüftungssysteme Der WRM/2 kombiniert Wind- und Regenüberwachung für den Einsatz an 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Dank beheizter Sensorfläche und integrierter Auswertelektronik erkennt das System Niederschlag und Wind zuverlässig. Windimpulse können separat weitergeleitet werden. Lieferung inklusive Montagewinkel. Merkmale: Kombinierter Wind- und Regensensor Beheizte, außentemperaturabhängige Sensorfläche Separater Ausgang für Windimpulse Geeignet für 24 V DC & 230 V AC Zentralen Inklusive Montagewinkel Technische Daten: Versorgungsspannung: 20–30 V DC / 20–28 V AC Stromaufnahme: max. 110 mA (Standby ca. 33 mA) Ausgang: potenzialfreier Wechselkontakt (30 V / 1 A) Anschlüsse: max. 2,5 mm² Temperaturbereich: –20 °C bis +60 °C

Vorteile / Merkmale ABS-Gehäuse in Flachbauweise nach DIN 14655 für die Innenmontage Mit verdeckter Schließtaste „RWA ZU” Inkl. Schlüssel und Serviceschild „Außer Betrieb” Mit Funktionstasten „RWA AUF” und „RWA ZU” Mit LED-Anzeige „RWA AUF”, „Betrieb“, „Störung” Zertifiziert in Anlehnung an die prEN 12101-9:2004 Technische Daten Betriebsspannung: 24 V DC (+15 % /+25 %) Erforderliche Zuleitung: 4 x 2 x 0,8 mm² Maße (L x B x H): 126,5 x 35 x 126,5 mm Umgebungstemperatur: -5 °C bis +40 °C Schutzart: IP 40

Lüftungstaster LTA 25 – mit Sichtanzeige "AUF" Der LTA 25/ist ein robuster Lüftungstaster für den Einsatz mit verschiedenen RWA- und Lüftungszentralen von Kingspan STG. Er bietet eine klare Sichtanzeige „AUF“ zur schnellen Statuskontrolle und eignet sich zur Aufputzmontage oder Unterputzmontage. Ideal für Neubauten oder Modernisierungen. Vorteile & Merkmale: Einfache Bedienung für manuelle Lüftung Sichtanzeige „AUF“ zur Statuskontrolle Kompatibel mit vielen Kingspan STG-Zentralen Robustes Design für den Einsatz in öffentlichen und gewerblichen Bereichen Bis zu 10 Taster parallel schaltbar Technische Daten: Zuleitung: 2 x 2 x 0,8 mm² Maße Aufputz: 81 x 81 x 51 mm Maße Unterputz: 81 x 81 x 7 mm Statusanzeige: „AUF“ Parallelbetrieb: max. 10 Taster Kompatibel mit: TRZ Plus 2A, Comfort, Kompaktzentralen 4A/8A, MZ2, MZ3, EasyConnect+

MSD 523-E Streulicht-Rauchmelder mit Sockel Der MSD 523-E ist ein punktförmiger Streulicht-Rauchmelder mit Montagesockel, speziell entwickelt für den Einsatz in Aufzugsschächten und technischen Schächten. Er erkennt Rauch zuverlässig selbst bei extremen Temperaturen und hohen Luftgeschwindigkeiten – ideal für anspruchsvolle Anwendungen. Produktmerkmale: Zertifiziert nach EN 54-7 und VdS 2504 Sonderausführung mit Sockel für einfache Montage Robuste Bauweise für raue Umgebungen Technische Daten: Betriebsspannung18 V DC – 30 V DC MeldekriteriumStromerhöhung (2-Leiter-Technik) Überwachungsflächebis zu 120 m² Montagehöhebis zu 16 m Zulässige Luftgeschwindigkeitmax. 20 m/s StromaufnahmeRuhe: max. 120 μA, Alarm: 19–22,5 mA Umgebungstemperatur–25 °C bis +60 °C Einsatzbereich: Der MSD 523-E eignet sich ideal für sicherheitskritische Installationen wie Aufzugsschächte, Technikräume und Versorgungsschächte. Seine Präzision und Widerstandsfähigkeit machen ihn zur zuverlässigen Wahl für die Brandfrüherkennung in schwierigen Umgebungen. Jetzt bestellen und zuverlässigen Brandschutz sichern!

Unterputz-Einbauset für RWA-Bedienstellen RBH/3A Das Einbauset ermöglicht die flächenbündige Installation der RWA-Bedienstelle RBH/3A im Kunststoffgehäuse. Mit einem hochwertigen Aluminium-Blendrahmen sorgt es für eine saubere und langlebige Wandmontage – ideal für Neubau und Nachrüstung. Technische Daten: Einbaumaße: 175 × 133 × 34 mm Blendrahmen: 204 × 204 × 2 mm Material: Aluminium Vorteile: Passend für Bedienstellen RBH/3A Robuste Ausführung für Unterputzmontage Dezentes, modernes Design

Fernüberwachungs-System für RWA-Steuerungen mit optionaler unterbrechungsfreier Energieversorgung für maximale Betriebssicherheit. WatchmanSHE überwacht 24/7 die Funktionsfähigkeit Ihrer RWA-Steuerung und sorgt dafür, dass Sie immer informiert sind – überall. Erkennt automatisch Störungen (gelbe LED) und RWA-Auslösungen (rote LED) und überträgt den Status in Echtzeit an die Kingspan Cloud und App. So haben Sie jederzeit und überall die volle Kontrolle und Sicherheit. Merkmale / Vorteile: 24/7 Fernüberwachung der Funktionsfähigkeit einer RWA-Steuerung Übertragung der Störungsart (je nach Steuerung) reduziert Einsätze der Wartungsfirma Unterbrechungsfreie Stromversorgung (USV, optional) ermöglicht auch die Übertragung der Störung bei Ausfall 230V Netz Meldung bei Störung oder Auslösung via App auf Mobiltelefon oder über Dashboard auf Laptop/PC, Übermittlung der dezidierten Fehlercodes bei Verwendung an Kingspan STG-Steuerungen Weiterleitung der Meldung an Mailadresse, z. B. direkt an Wartungsfirma Material: Gehäuse: Kunststoff Farbe: Dunkelgrau Technische Information: Abmessungen 151 x 125 x 60 mm Material PC UL 94 V0 Montageart Wandmontage Stromversorgung 110 – 240 VAC, 50/60 Hz 10 VA oder 12-24 VDC, 1A Umgebungstemperatur -20°C - +40°C Feuchtigkeit 15% - 95% Sicherung TR5 1A, Zeitverzögerung Summer 93 dB, eingebaut Schutzklasse X7

Technische DatenErforderl. Zuleitung: 4 x 1,5 mm² inkl. PE Abmessungen: AP: 70 x 80 x 55 mm UP: 81 x 81 x 16mm

MerkmaleZwei 12 V Akkumulatoren bilden einen 24 V DC-Notstromsatz für die RWA-Motorzentralen Technische Daten Versorgungsspannung: 24 V DC Hinweis: Alle zu den entsprechenden RWA-Zentralen serienmäßig gelieferten Akkumulatoren bedürfen einer regelmäßigen Kontrolle! Im Rahmen der Wartung sind sie nach einer vorgeschriebenen Betriebszeit von 4 Jahren auszutauschen!

Nachrüstmodul für TRZ PLUS 2A und Kompaktzentrale 2A (/M) Das Zusatzmodul ermöglicht den Anschluss eines Wind-/Regenmelders WRM/2 24V oder eines Regenmelders RM/2 24V an Ihre RWA-Steuerung. Zusätzlich dient es der Weiterleitung von Alarmmeldungen (RWA) sowie Sammelstörmeldungen. Ideal für die Nachrüstung bestehender Systeme. Produktmerkmale: Kompatibel mit Wind-/Regenmelder WRM/2 24V und Regenmelder RM/2 24V Potenzialfreie Meldungen: Alarm (RWA-Auslösung): Schließerkontakt Sammelstörung: Öffnerkontakt Kontaktbelastung: max. 24 V / 0,5 A Kompatibel mit: TRZ PLUS 2A und Kompaktzentrale 2A (/M) Für den nachträglichen Einbau konzipiert

Technische Daten Erforderl. Zuleitung: 2 x 2 x 0,8 mm² Abmessungen: AP: 84 x 84 x 53 mm, UP: 81 x 81 x 16 mm Einsetzbar für Steuerzentralen TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentrale 4 A bzw. 8 A, Modulzentralen MZ2 + MZ3 und EasyConnect+ Hinweis: Maximal 10 Lüftungstaster parallel schaltbar.

Ersatzmodul  RWA Bedienstelle mit Lüftung - passend für TRZ Plus Comfort Ideal zur schnellen Nachrüstung oder als Ersatzplatine Diese Ersatzplatine ist speziell für den nachträglichen Einbau in die Fronttür einer TRZ Plus Comfort konzipiert. Sie bietet alle relevanten Steuerungs- und Anzeigeelemente für den sicheren und normgerechten Betrieb von RWA- und Lüftungsanlagen. Produktmerkmale: Passend für: TRZ Plus Comfort Mit RWA-Auslösetaste und Taste RWA-ZU Mit Lüftungstaster (AUF / STOP / ZU) integrierter Lüftungsanzeige LED-Anzeigen für Betriebsbereitschaft, Auslösung und Störung Symbole nach VdS 2592  Wichtiger Hinweis:Glasscheibe und Befestigungsschrauben sind nicht im Lieferumfang enthalten. Diese Platine ist ein passgenauer Ersatz für den Einsatz im TRZ Plus Comfort Gehäuse und unterstützt den schnellen und unkomplizierten Austausch im Servicefall.

Regenmelder RM/2 – Zuverlässige Regen-Erkennung für RWA- & Lüftungszentralen Der Regenmelder RM/2 (24V) eignet sich zur automatischen Erkennung von Niederschlag in Kombination mit 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Die integrierte Auswertelektronik meldet Regen zuverlässig, während die beheizte Sensorfläche Fehlfunktionen durch Frost oder Feuchtigkeit verhindert. Lieferung inklusive Montagewinkel. Merkmale: Geeignet für 24 V DC und 230 V AC Zentralen Beheizte Sensorfläche für zuverlässige Regenmeldung Integrierte Auswertelektronik Witterungsbeständig von –20 °C bis +60 °C Montagewinkel im Lieferumfang enthalten Technische Daten: Versorgungsspannung: 20–30 V DC oder 20–28 V AC Stromaufnahme: max. 110 mA (Standby: ca. 33 mA) Ausgang: potenzialfreier Wechslerkontakt (max. 30 V / 1 A) Anschlüsse: max. 2,5 mm² Umgebungstemperatur: –20 °C bis +60 °C

Vernetzbare EasyConnect+ Kompaktzentralen Mit der EasyConnect+ BusCard können bis zu 26 Kompaktzentralen über eine 2-Draht-Twisted-Pair-Leitung (geschirmt) ohne Polung miteinander verbunden werden. Die Adressvergabe erfolgt automatisch, neue Geräte werden selbstständig erkannt. Merkmale: Zusatzplatine mit 2 gleichwertigen Steckklemmen Frei wählbare Netzwerktopologien (Linie, Ring, Baum) Bis zu 26 Zentralen vernetzbar 2 Kanäle pro Zentrale – jeweils bis zu 4 RWA- und 4 Lüftungsbereiche Bereichszuordnung per DIP-Schalter Hinweise: Nur Lüftungstaster (keine Schalter) für Lüftung zulässig BMA-Signale nur über eine Zentrale einspeisen Nur geschirmte Twisted-Pair-Leitungen verwenden (z. B. IY(St)Y 2 x 2 x 0,8 mm) Leitungslängen: Linien-Topologie: max. 1000 m Ring/Baum/Sonstige: max. 500 m

Der Profilhalbzylinder SZ10 von Kingspan STG ist ein hochwertiger Zylinder nach DIN 18 252, speziell für den Einsatz in den Schlüssel-Lüftungstaster LTA 12 und LTA 13/AP.Technische Daten Profil-Halbzylinder nach DIN 18 252 Mit drei Schlüsseln, gleichschließend

Standrohr für Wind- und Regenmelder WRM/2 & RM/2 24V Das Standrohr ermöglicht die strömungsgünstige Montage der Wind- und Regenmelder WRM/2 24V und RM/2 24V auf Flachdächern. Es besteht aus witterungsbeständigem Kunststoff und ist für den dauerhaften Außeneinsatz konzipiert. Technische Daten: Maße: 1000 x 245 x 245 mm (H x B x T) Material: Kunststoff Einsatzbereich: Flachdachmontage Kompatibel mit: WRM/2 24V & RM/2 24V Witterungsbeständig und langlebig Anwendungsbereiche: Ideal für den Einsatz in Gebäudetechnik, Brandschutzsystemen und RWA-Anlagen, bei denen eine zuverlässige Sensorplatzierung auf Flachdächern erforderlich ist.

Ersatzschlüssel für Kompaktzentrale 2A (/M) und 4A (/M) Der Ersatzschlüssel ist passend für Kompaktzentralen 2A (/M) und 4A (/M) mit Standardschloss Typ 21-121. Er ist vollständig kompatibel mit allen Schließungen der Reihe B und eignet sich ideal für Wartung, Austausch oder als Ersatz. Produkteigenschaften: Für Kompaktzentralen: 2A (/M) & 4A (/M) Schlosstyp: 21-121 Kompatibel mit: Schließung B Material: Metall Farbe: Verchromt Robust, langlebig und zuverlässig Anwendungsbereiche: Ideal für den Einsatz in RWA-Systemen, Gebäudetechnik und Brandschutzanlagen, bei denen Kompaktzentralen der Serien 2A oder 4A verbaut sind.

Technische Daten Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V) Kontakte: 2 x Um mit Mittelstellung Abmessungen: 81 x 81 x 16 mm (H x B x T)

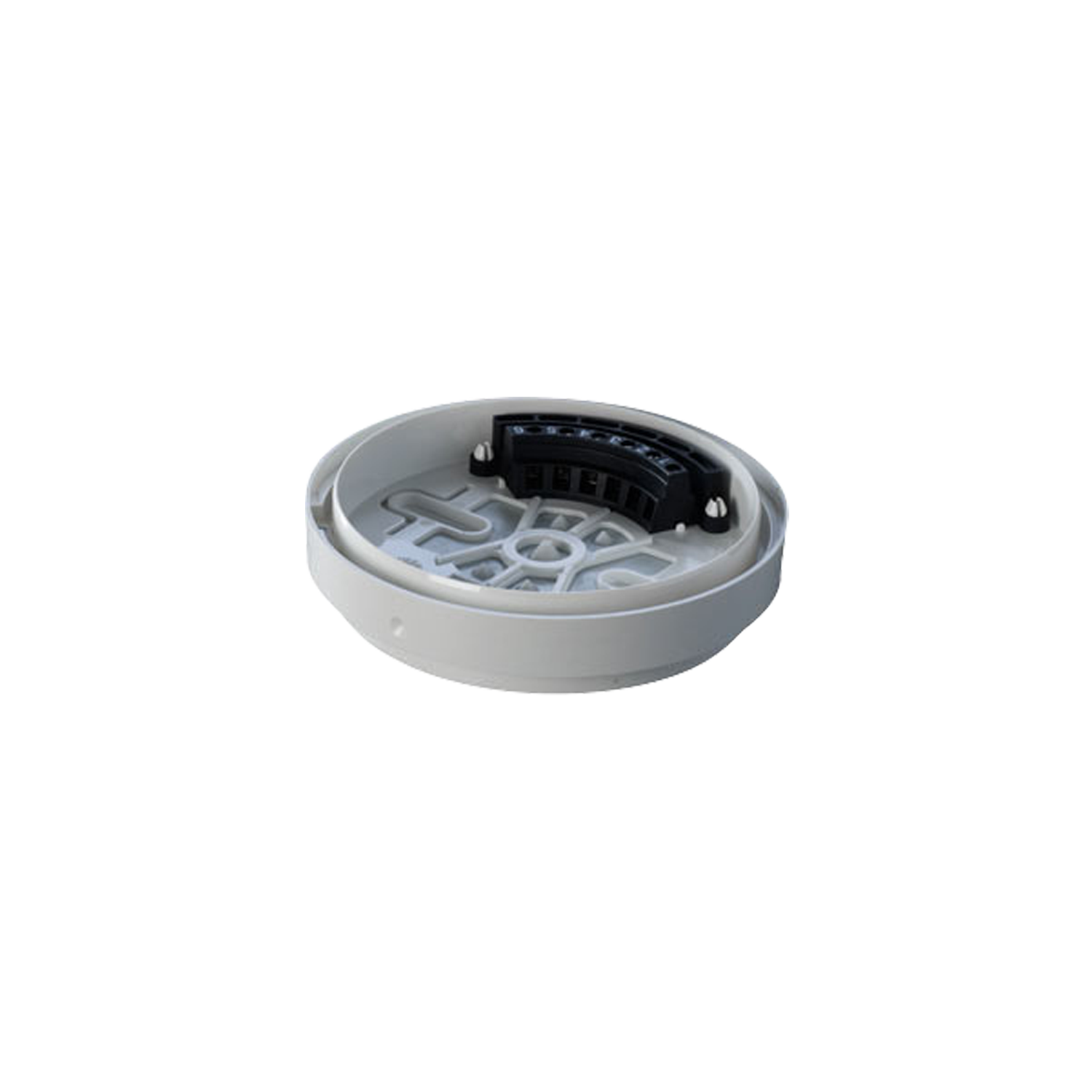

Technische Daten Leitungsquerschnitt: max. 2,5 mm² Maße: Ø 118,5 mm Schutzart: IP 42 nach DIN EN 60 529 Gehäuse: ABS/PC, FR 90 Farbe: Weiß
