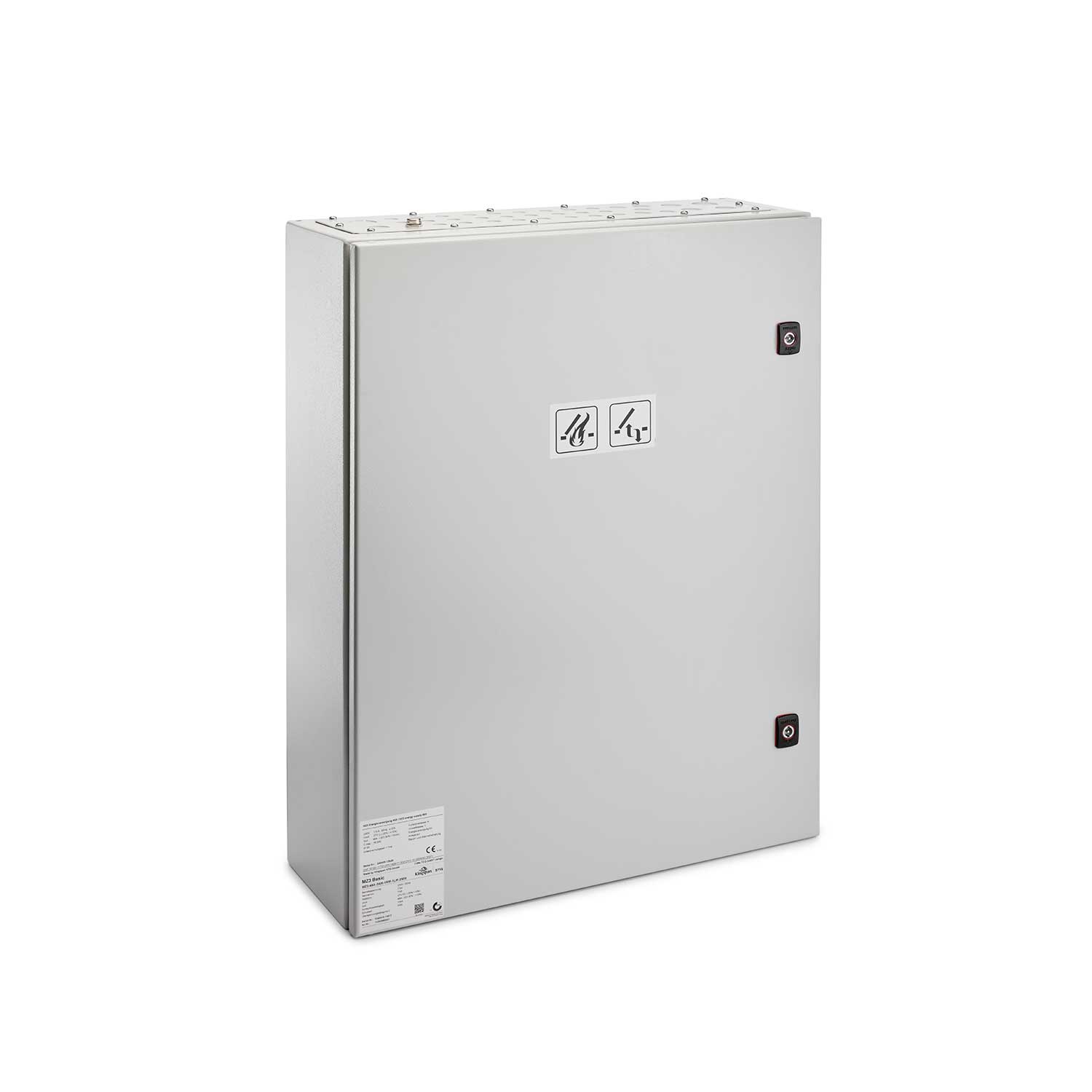

Die modulare Standardzentrale mit 16, 24, 32 oder 48 Ampere. Kompakte Zentrale für RWA und Lüftung. Die Modulzentralen der MZ3 Basic sind standardisierte RWA-Zentralen auf Basis des funktionalen, modular aufgebauten und konfigurierbaren MZ3-Systems. Die MZ3 Basic ist eine vorkonfigurierte RWA-Zentrale für die am Markt häufigsten vorkommenden Anwendungen

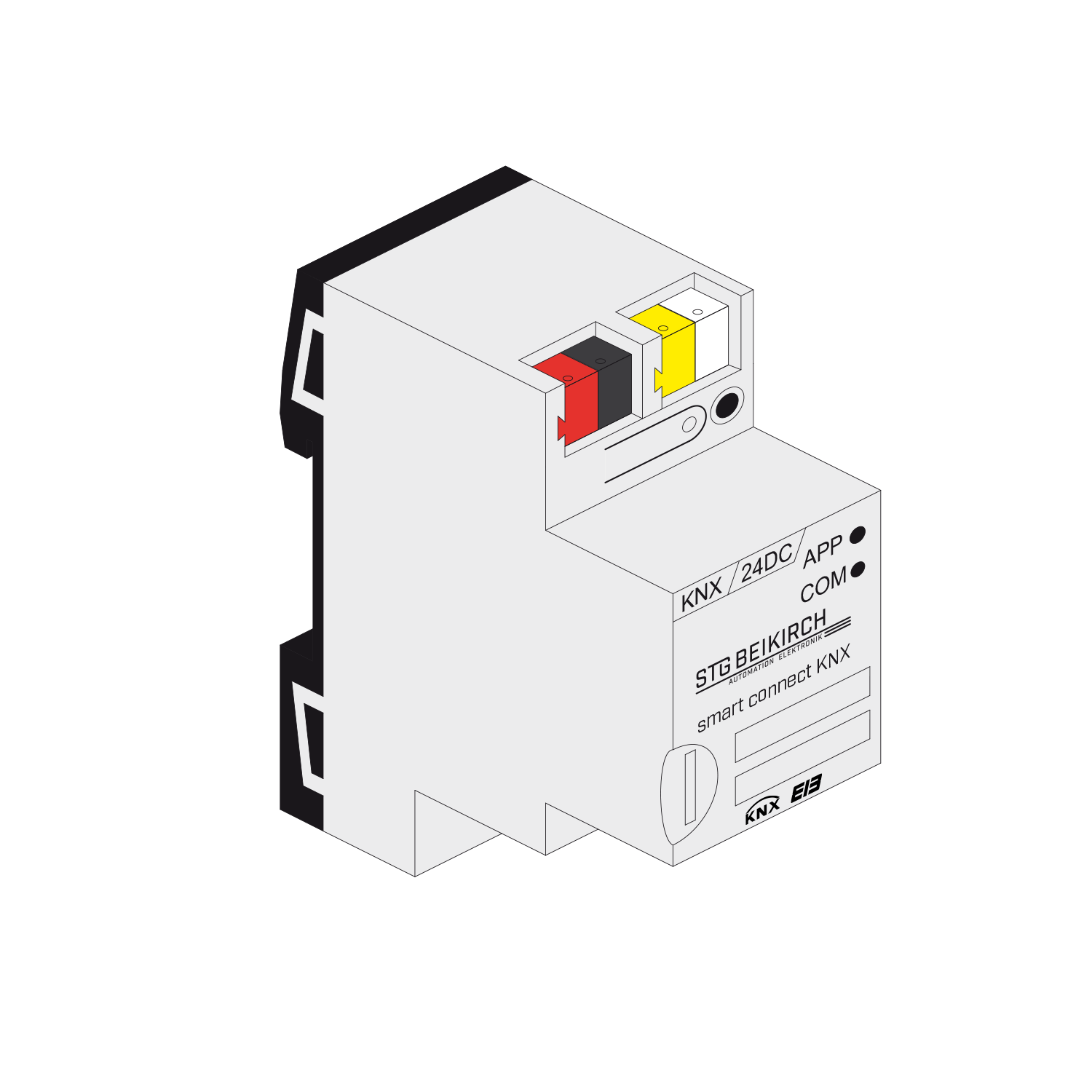

ise smart connect KNX Kingspan STG MZ3 Modul Über den innovativen KNX-Adapter können Sie Ihre Kingspan STG MZ3 Anlage komfortabel über Ihre KNX-Bediengeräte steuern. Die Kommunikation erfolgt nach dem Master / Slave Prinzip. Der Master ist immer das KNX Gateway. Ist eine Änderung signalisiert, werden die Werte der Objekte des Bereiches gelesen, für die eine aktive Zuordnung zum KNX konfiguriert ist. Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNXzertifizierten Software. Die Produktdatenbank sowie die technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite. Wichtiger Hinweis: Die Nutzung des ise smart connect KNX Kingspan STG MZ3 erfordert zwingend den Einsatz des Kingspan STG MZ3 IFM1 Moduls. FunktionsbeschreibungIst eine Änderung signalisiert, werden die Werte der Kingspan STG Objekte des Bereiches gelesen, für die eine aktive Zuordnung zum KNX konfiguriert ist. Die KNX-Kopplung und die Kopplung der Funktionselemente erfolgt über Kanäle (Aeras). Auf der Seite des KNX stehen bis zu 64 Kommunikationsobjekte mit individuell konfigurierbaren Bitbreiten und Datentypen zur Verfügung. Mit der Software ETS5 kann dabei frei definiert werden, ob und welcher Sensor eine Nachricht mit einer speziellen Gruppen-Adresse aussendet und welcher Aktor auf diese Nachricht in welcher Form reagieren soll. Statusmeldungen der Sensoren werden zurückgemeldet: RWA ausgelöst über automatische Rauchmelder RWA ausgelöst über RWA-Bedienstellen Störungsmeldungen werden in Klartext ausgegeben Windstärke Windrichtung Regenmeldung Hier finden Sie die Datenbankeintrag in die Engineering Tool Software und die Kingspan STG KNX Kommunikationobjekte.
Für Preise hier Anmelden/Registrieren
Die MZ3 Basic ist eine kompakte und leistungsstarke RWA-Standardzentrale für den Einsatz in natürlichen Rauch- und Wärmeabzugsanlagen (RWA) sowie zur täglichen Be- und Entlüftung. Dank der werkseitigen Vorkonfiguration kann die Zentrale schnell und einfach installiert und direkt in Betrieb genommen werden. Vorteile/Merkmale: Kompakte RWA-Standardzentrale auf Basis der MZ3 Merkmale Werkseitig vorkonfiguriert, dadurch direkt im Feld einsetzbar Mit einer RWA- und zwei Lüftungsgruppen, je nach Zentralengröße aufgeteilt auf 3 Motorausgänge Standardmäßig ausgerüstet für die Auslösung durch RWA-Bedienstellen, Rauchmelder und BMA-Anlagen Anschlüsse für zwei Lüftungstaster und einen Wind-/Regenmelder Die beiden Lüftungsgruppen können bei Bedarf durch Setzen einer Brücke zu einer Gruppe zusammengefasst werden Energieversorgung geprüft nach EN 12101-10 Einsatzbereiche: Natürliche Entrauchung (NRA) Natürliche Be- und Entlüftung Technische Daten: Netzversorgungsspannung: 230 V AC/50 Hz (±15 %)Systemspannung: 27 V DC (Nenn) (–25 % /+10 %)Ausgangsstrom: 16 A, 24 A, 32 A und 48 A erhältlichEingangsstrom: 2,5 A Leistungsaufnahme: 540 W Anschlussklemme Push-In-Klemme max. 2,5 mm²Akkusicherung Bauseits: 16 AAkku: 2 x 12 V/12 Ah Sicherung: FKS 40 ASpannung: 27 V DC (Nenn) (–25 % /+10 %)Leistung: (pro Motorkanal) Pmax = 216 W, Pmin = 0 WNennstrom: (pro Motorkanal) 8 A bei ED 30, eigensicherÖffnungs-/Schließvorgang: Umpolung der AusgangsspannungAutom. Freischaltung: AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb)Leitungsüberwachung: über DiodenAnzahl Motorkanäle: 3Motorkanäle/ Lüftungsgruppen [1,2] | 3Potenzialfreie Meldekontakte: Auslösung, Störung, BetriebEingang RWA-Bedienstelle: 1 RWA-Gruppe, leitungsüberwachtEingang automatische Melder: leitungsüberwachtEingang BMA: leitungsüberwachter SchließerkontaktEingang Lüftungstaster: Ja, 2 Lüftungsgruppen, zu einer kombinierbarEingang Wind-/Regenmelder: JaMaße (H x B x T): 600 x 400 x 210 mm Nenntemperatur: 20 °CUmgebungstemperatur: –5 °C bis +40 °CSchutzart: IP 42
