Kingspan STG Online-Shop

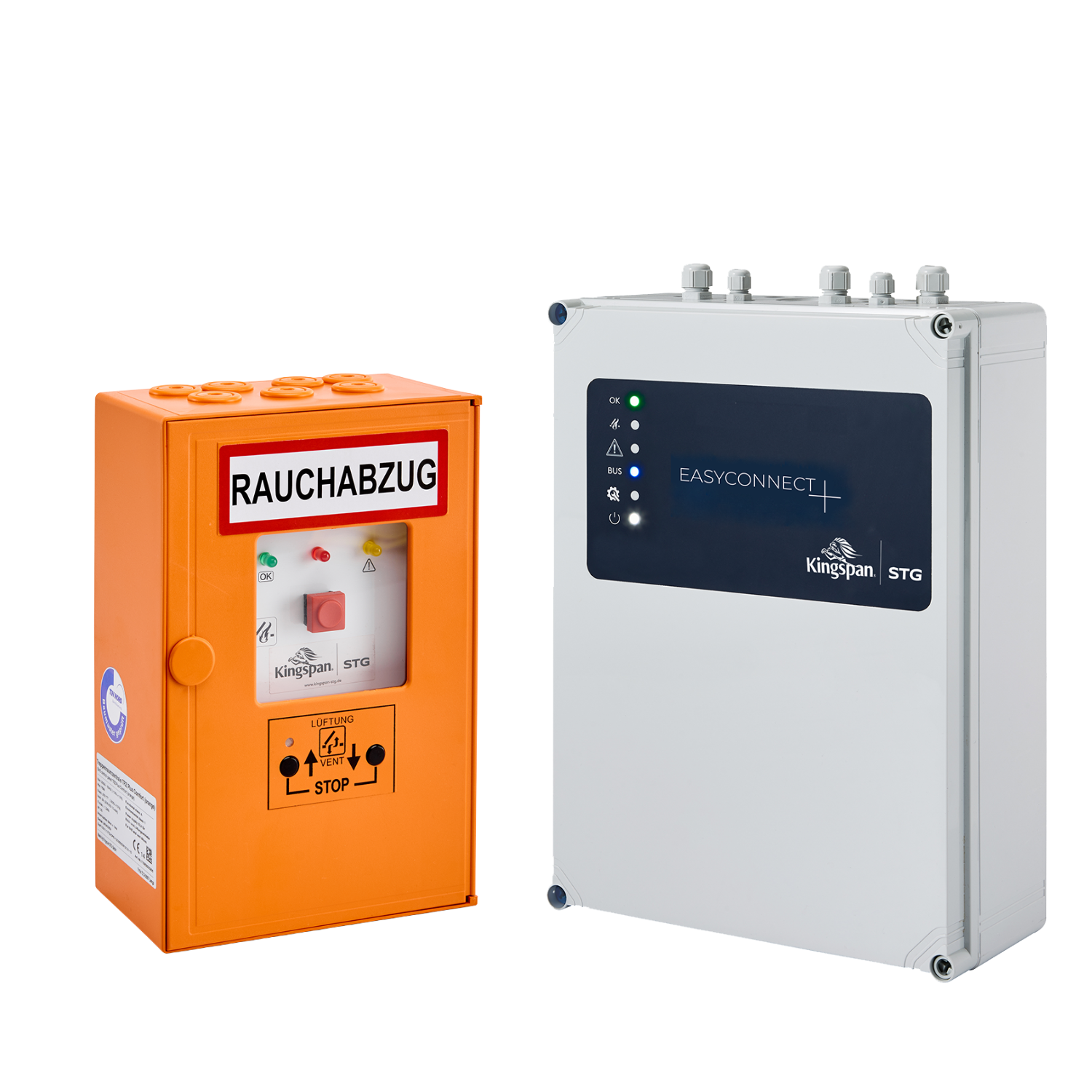

Hier finden Sie alles, was Sie zum Thema Fensterantriebe und Steuerungen für den Rauch- und Wärmeabzug sowie die kontrollierte natürliche Lüftung benötigen.
Ob Linear- oder Kettenantriebe, RWA- oder Lüftungssteuerungen, Ersatzteile oder Zubehör – bestellen Sie schnell und unkompliziert mit nur wenigen Klicks.
Sie finden das passende Produkt nicht oder haben Fragen?
Schreiben Sie uns an info-stg@kingspan.com oder rufen Sie uns an: +49 5261 9658 86
Wir retten Leben!
Kingspan STG entwickelt, produziert und vertreibt innovative Lösungen für die kontrollierte natürliche Lüftung und Entrauchung. Die maßgeschneiderten Konzepte sorgen für frische Atemluft sowie rauchfreie Flucht- und Rettungswege und retten im Brandfall Leben.
Kingspan STG gehört zur Unternehmenssparte Light, Air + Water der Kingspan Group und ist einer der in Europa führenden Hersteller von Rauch- und Wärmeabzugsanlagen (RWA), Druckbelüftungsanlagen (DBA), Aufzugsschachtentrauchung und kontrollierten natürlichen Lüftungssystemen.
Seit über 30 Jahren entwickelt die Kingspan STG GmbH standardisierte und projektspezifische Lösungen für die Fassadenautomation. Unsere Technologien für elektromotorische Fensterantriebe, berührungslosen Eingriffschutz, DBA- und RWA-Systeme sorgen weltweit in Industrie-, Gewerbe- und Verwaltungsbauten für mehr Komfort und Sicherheit. Dabei leisten sie auch einen wertvollen Beitrag zur Optimierung der Investitions- sowie Betriebskosten.
Am Produktionsstandort in Lemgo erbringen wir ein breites Produkt-, Technologie- und Dienstleistungsspektrum. Es umfasst die Entwicklung, Planung, Ausführung und Wartung belüftungstechnischer Anlagen und Entrauchungssysteme sowie ihrer Systemkomponenten.
Im Unternehmensbereich der Industrieelektronik stellt Kingspan STG als EMS-Dienstleister elektronische Komponenten für die Eigen- und Fremdproduktion her.
Beliebte Produkte
Kingspan STG GmbH

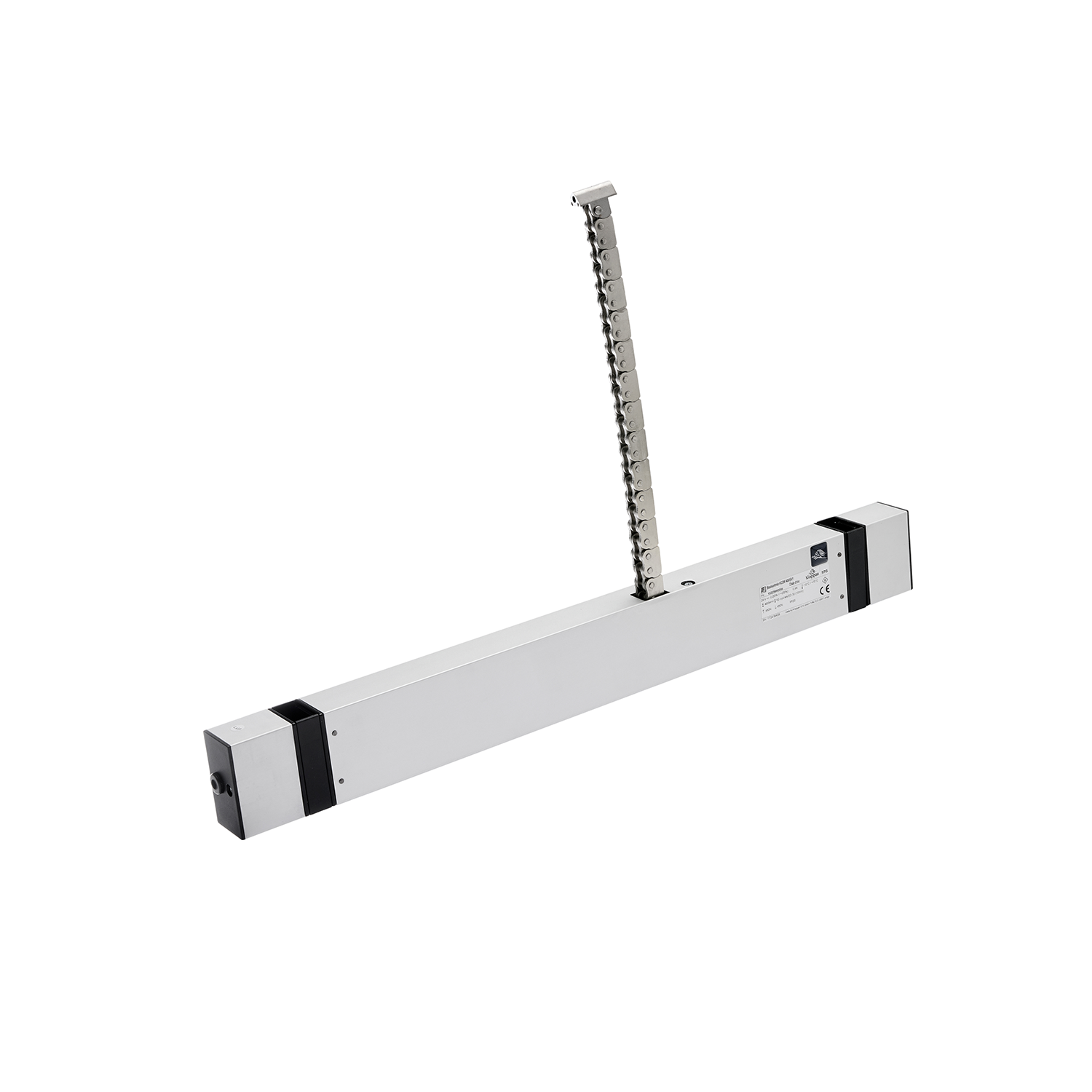

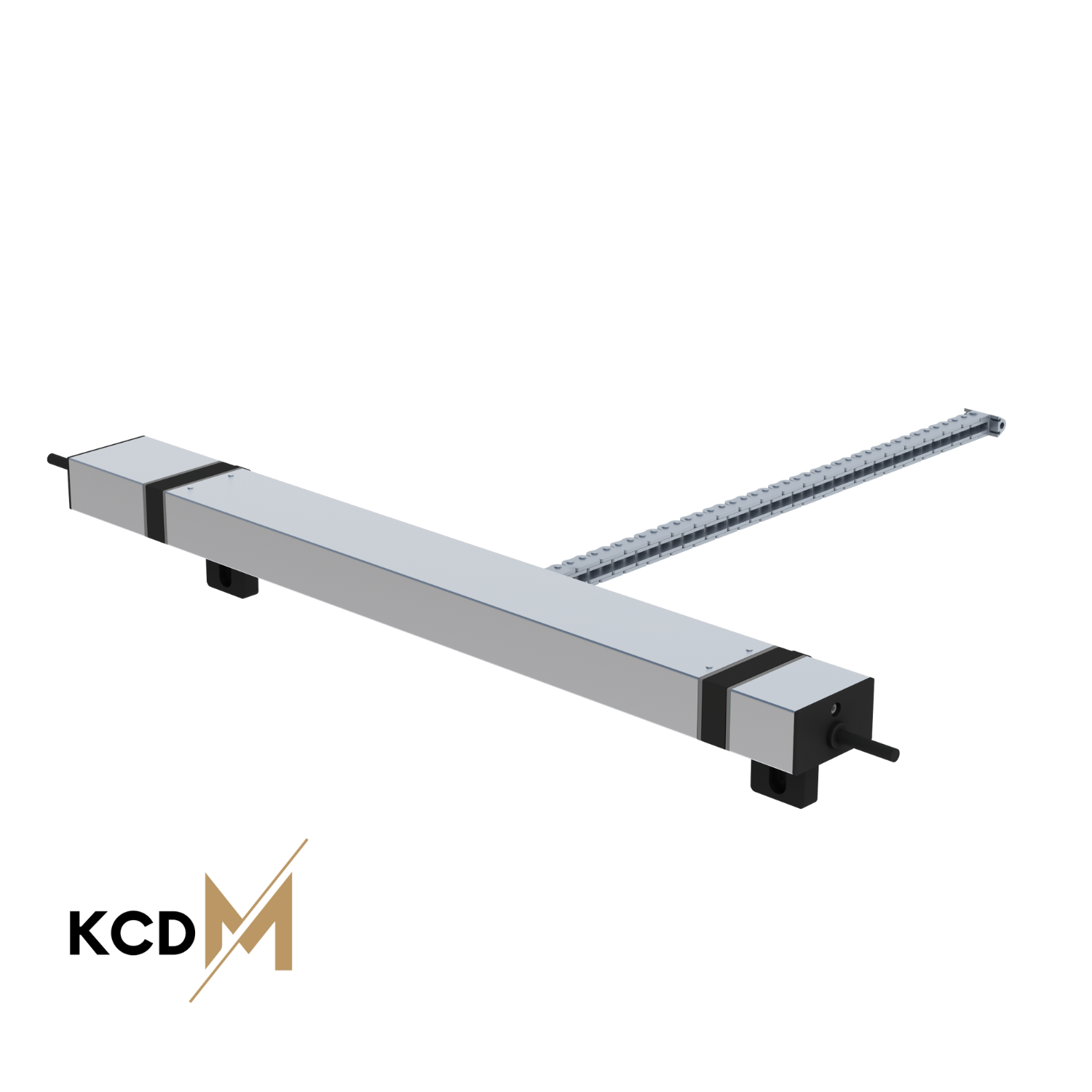

Kettenantrieb KCDM/400/Lüftung/DC
Hubweite:
400
|
Type:
Funktionsmodul Lüftung DC
Für Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 450 N
Aufsteckbare Funktionsmodule für 24 V DC Lüftung
Ausstellweite: 400 mm
Einfache Montage durch mitgelieferte Bohrlehre
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDM/.../RWA
KCDM/.../Lüftung/DC
KCDM/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,2 A (Bei Hub 1000 mm: 1,4 A)
0,9 A
0,23 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDM/400: 21-400 mmKCDM/600: 21-600 mmKCDM/800: 21-800 mmKCDM/1000: 21-1000 mm
Druckkraft
450 N (siehe Kraft-Weg-Diagramm)
Zugkraft
450 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
max. 10.000 Zyklen
Maße (L x B x H)
KCDM/400: 541 x 58 x 32 mmKCDM/600: 611 x 58 x 32 mmKCDM/800: 681 x 58 x 32 mmKCDM/1000: 751 x 58 x 32 mm
KCDM/400: 512 x 58 x 32 mmKCDM/600: 582 x 58 x 32 mmKCDM/800: 652 x 58 x 32 mmKCDM/1000: 722 x 58 x 32 mm
KCDM/400: 628 x 58 x 32 mmKCDM/600: 698 x 58 x 32 mmKCDM/800: 768 x 58 x 32 mmKCDM/1000: 838 x 58 x 32 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M3 (230 V)
Für Lüftung
Besondere Merkmale
Mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät
Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU)
Technische Daten
Ausführung
M3/...-500N/LA/EV1/AC
Elektrische Eigenschaften
Nennspannung
230 V AC/50 Hz (-15 %/+10 %)
Nennstrom
ca. 0,2 A
Abschaltung
elektronische Lastabschaltung, eingebaut
Schutzklasse
II
Mechanische Eigenschaften
Hublänge, ca.
82, 300, 500 und 750 mm
Druckkraft
max. 500 N
Zugkraft
max. 250 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 10 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm
Elektrischer Anschluss
Anschluss
5 x 0,75 mm², Länge ca. 1,60 m, grau
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 44
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungen in in der Fassade oder am Dach.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

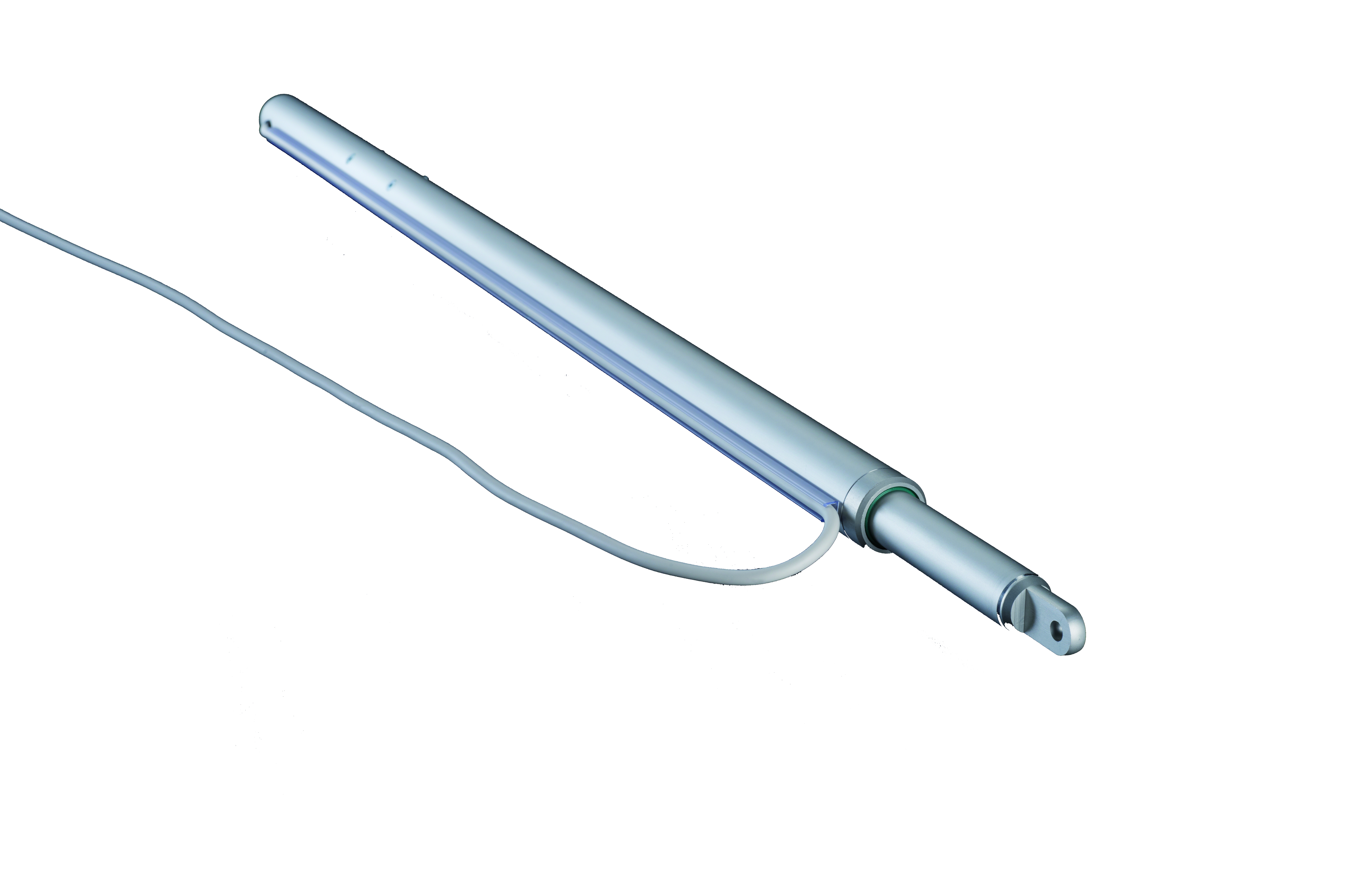

Linearantrieb M9/3/300-1500N/SG/EV1/RWA
Hubweite:
300
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 1500 N
Technische Daten
Ausführung
M9/3/300-1500N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 %/+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,6 A
Abschaltung
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 1500 N
Zugkraft
max. 1500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 5,1 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + 364 mm) x Ø 36 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm², 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

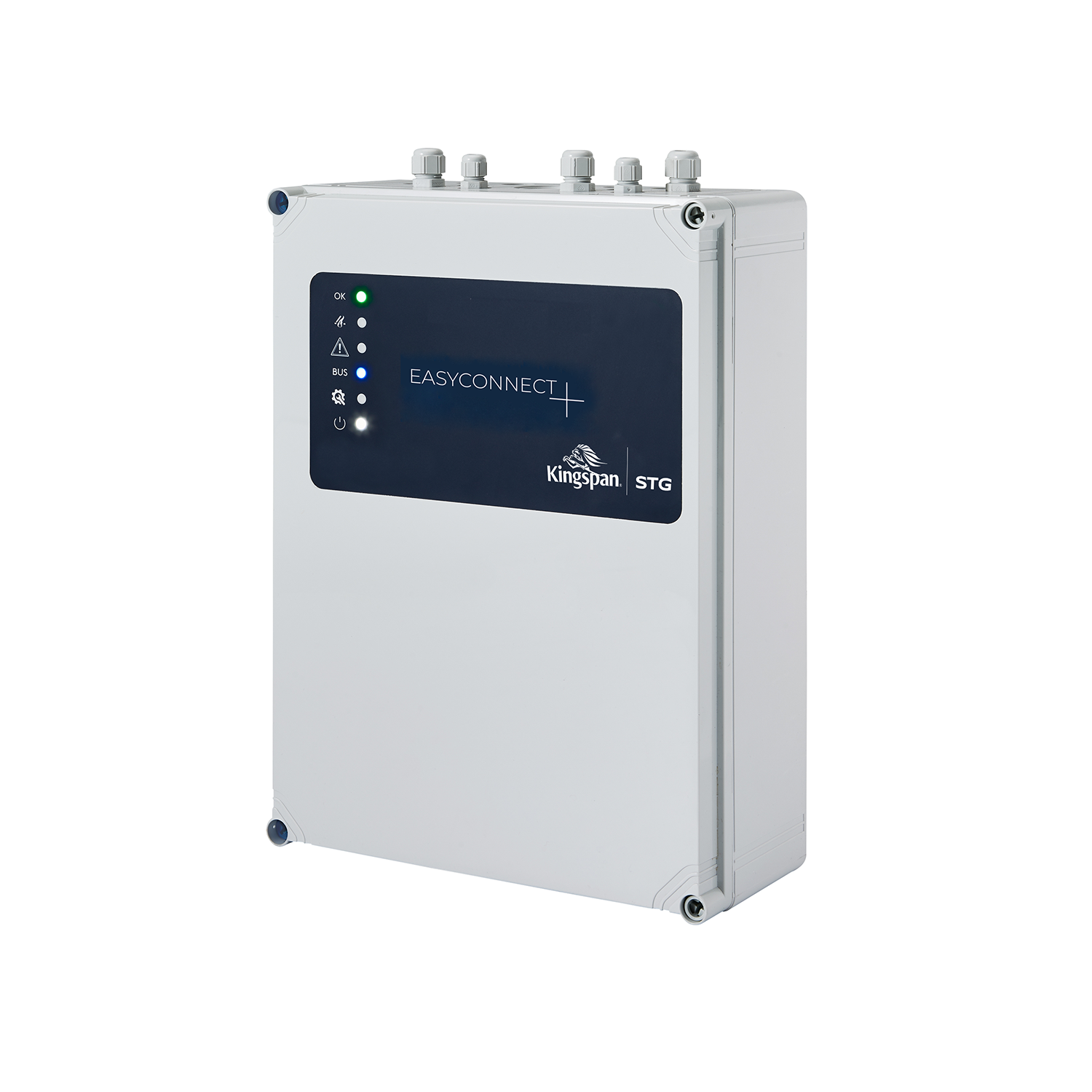

Kompaktzentrale EasyConnect+
24 V DC Kompaktzentrale mit hoher Stromabgabe von max. 20 A und Vernetzungsmöglichkeit von bis zu 26 EasyConnect+ Kompaktzentralen.
Universell einsetzbar mit zwei getrennten Kanälen. Jedem der zwei Motorkreise einer EasyConnect+ können bis zu 4 voneinander unabhängige RWA-Bereiche und/oder 4 Lüftungsbereiche zugeordnet werden. Somit können auch komplexe Anlagen mit bis zu 4 RWA-Bereichen und einer Stromaufnahme bis zu 520 A (verteilt auf 26 EasyConnect+) realisiert werden.
Durch den dezentralen Aufbau größerer RWA-Anlagen wird der Verkabelungsaufwand erheblich reduziert, wodurch kostbare Ressourcen und Kosten eingespart werden.
Merkmale:
Zwei RWA-Gruppen (RG) und zwei Lüftungsgruppen (LG), getrennt oder zusammengeschaltet verwendbar
Zwei Antriebslinien für 24 V DC Antriebe, max. Stromabgabe 16 A, für beide Antriebslinien zusammen max. 20 A
Zwei Anschlusseingänge für RWA-Taster (max. 10 Stück pro Anschluss)
Zwei Anschlusseingänge für Rauchmelder (bis zu 20 Stück pro Anschluss)
Zwei Anschlusseingänge für Brandmeldeanlage (BMA)
Zwei Anschlusseingänge für Lüftungstaster (bis zu 10 Stück pro Anschluss)
Weitere Anschlussmöglichkeiten für Wind-/Regenmelder
Drei konfigurierbare potenzialfreie Relaisausgänge (Default: Störung, Auslösung, Wind-/Regenmeldung)
Ein separater Spannungsausgang 27 V DC / 4 A (10 s)
Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstrom-Akkus, Halter und Ladeteil für 72 Stunden Bereitschaft
Leitungsüberwachung der Melderkreise und der angeschlossenen Antriebe, Netz- und Akkuüberwachung
Grundfunktionen über DIP-Schalter einstellbar
Sechs Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V)
Zwei Kanäle, getrennt oder zusammengeschaltet verwendbar
Zwei- oder Drei-Draht-Motorkreisüberwachung (Kurzschluss, Erdschluss und Unterbrechung werden überwacht)
Ausgänge getrennt einstellbar in AUF- und ZU-Richtung, für RWA und Lüftung
Polwendezeiten einstellbar
Lüftungshubbegrenzung, getrennt für jeden Ausgang
Lüftungstaster mit Positionsvorgabe konfigurierbar (0–100 %, über Zeit)
Einmalig konfigurierbarer Hub für überschlagende Lichtkuppeln
Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen Netzwerkplatine (BusCard)
Weitere Merkmale:
6 Anzeigen auf der Frontplatte (Betrieb, Auslösung, Störung, Wartung, 230 V, Bus)
Einstellung der Grundkonfigurationen ohne PC-Tool über integrierte DIP-Schalter möglich, z. B. Lüftungshubbegrenzung, Lüftungsautomatik, Totmannbetrieb, BMA AUF + RESET über BMA-Schließerkontakt, BMA-Auslösung über Nachtriggerung, Kanäle trennen/kombinieren
Erweiterte Einstellmöglichkeiten über die Service-Port-Schnittstelle und optionale PC-Software
Akkugestützter Funktionserhalt über 72 Stunden
Überwachungsfunktionen:
Leitungsüberwachung der Melderkreise (autom. Melder, BMA, RWA-Bedienstelle)
Leitungsüberwachung der Motorkreise in 2-Draht-Technik (Kurzschluss, Erdschluss und Unterbrechung), wahlweise auch in 3-Draht-Technik
Leitungsüberwachung auf Erdschluss
Netz- und Akkuüberwachung
Bus-Netzwerk
Störungsmeldung in der Zentrale und an den RWA-Bedienstellen
Weitergabe von Störungsmeldungen über Relaisausgänge (Wechsler-Kontakte)
Fehleranzeige über interne 7-Segmentanzeige
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

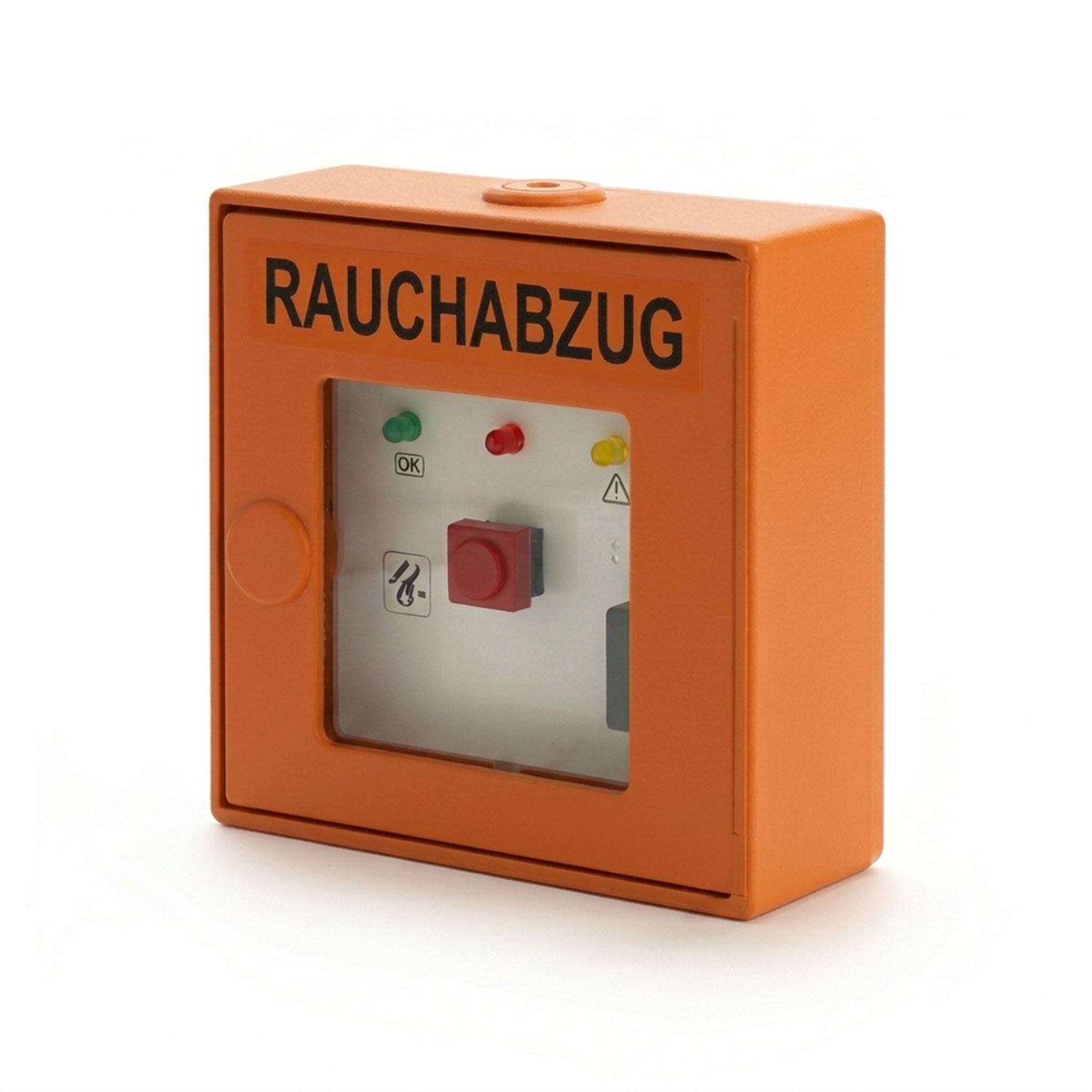

RWA Bedienstelle RBH/3A/Orange
Farbe:
Orange
|
Summer:
ohne Summer
Die RWA-Bedienstelle RBH 3A ist eine manuelle Auslöseeinheit zur sicheren Steuerung von Rauch- und Wärmeabzugsanlagen (RWA) im Brandfall.
Vorteile / Merkmale
ABS-Gehäuse in Flachbauweise nach DIN 14655 für die Innenmontage
Mit verdeckter Schließtaste „RWA ZU”
Inkl. Schlüssel und Serviceschild „Außer Betrieb”
Mit Funktionstasten „RWA AUF” und „RWA ZU”
Mit LED-Anzeige „RWA AUF”, „Betrieb”, „Störung”
Zertifiziert in Anlehnung an die prEN 12101-9:2004
Technische Daten
Betriebsspannung: 24 V DC (+15 % /+25 %)
Erforderliche Zuleitung: 4 x 2 x 0,8 mm²
Maße (L x B x H): 125 x 36 x 125 mm
Umgebungstemperatur: -5 °C bis +40 °C
Schutzart: IP 40
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

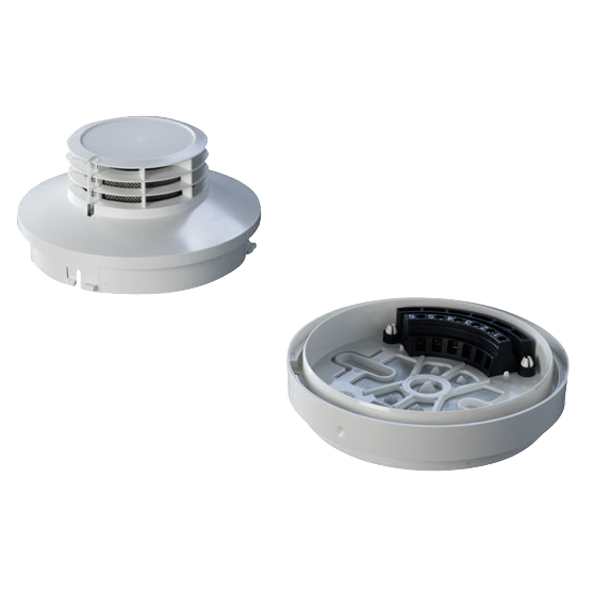

Streulicht-Rauchmelder MSD 523
Technische Daten Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
VdS-Zulassung: G 207123
Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-7 für Rauchmelder.Technische Daten für Meldersockel USB 502-6Für den Streulicht Rauchmelder MSD 523 zur Aufputz-Montage
Leitungsquerschnitt: max. 2,5 mm²
Maße: Ø 118,5 mm
Schutzart: IP 44 nach DIN EN 60 529
Gehäuse: ABS/PC, FR 90
Farbe: WeißHinweis: Austauschfrist nach Herstellerangabe ist alle 8 Jahre
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
RWA Kompaktzentrale 2A VdS
RWA Kompaktzentrale 2A VdS 24 V DC Rauchabzugsanlage für den elektromotorischen Rauchabzug und die tägliche Lüftung, vorzugsweise zur Verwendung in Treppenräumen
Vorteile / Merkmale:
2 A Stromabgabe
Aufputz-Ausführung
inklusive der Funktion “tägliches Lüften”
eine RWA-Gruppe (RG) und eine Lüftungsgruppen (LG)
einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
eingebauter Wartungstimer
eingebaute Stromversorgung 230 V AC / 24 V DC, mit Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
erweiterbar durch optionale Zusatzmodule
TÜV, Registrier-Nr. 44 780 09 375661 nach DIN EN 61010-1; DIN EN 61010:2002-11; DIN EN 61010:2004-01
Material:
Gehäuse: Kunststoff
Farbe Grau
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V) oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) undStörung (Öffner); 24 V / max. 0,5 A
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Treppenraumzentrale TRZ Plus Comfort/Orange
Farbe:
Orange
Vorteile / Merkmale
Max. 2 A Stromabgabe
Farbe: Orange
Ohne Wartungstimer
Integrierte Lüftungstaster und RWA-Bedienstelle
Inklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
Optional als unterputzmontierbare Variante erhältlich
TÜV-Baumuster-geprüft
Geprüft nach EN 12101-10:2005/AC:2007
Material
Kunststoffgehäuse für Aufputz-Montage
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
24 V DC Sirene oder Blitzleuchte, max. 100 mA
Je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A
Eingang für Wind/Regenmelder
Für Preise hier Anmelden/Registrieren
