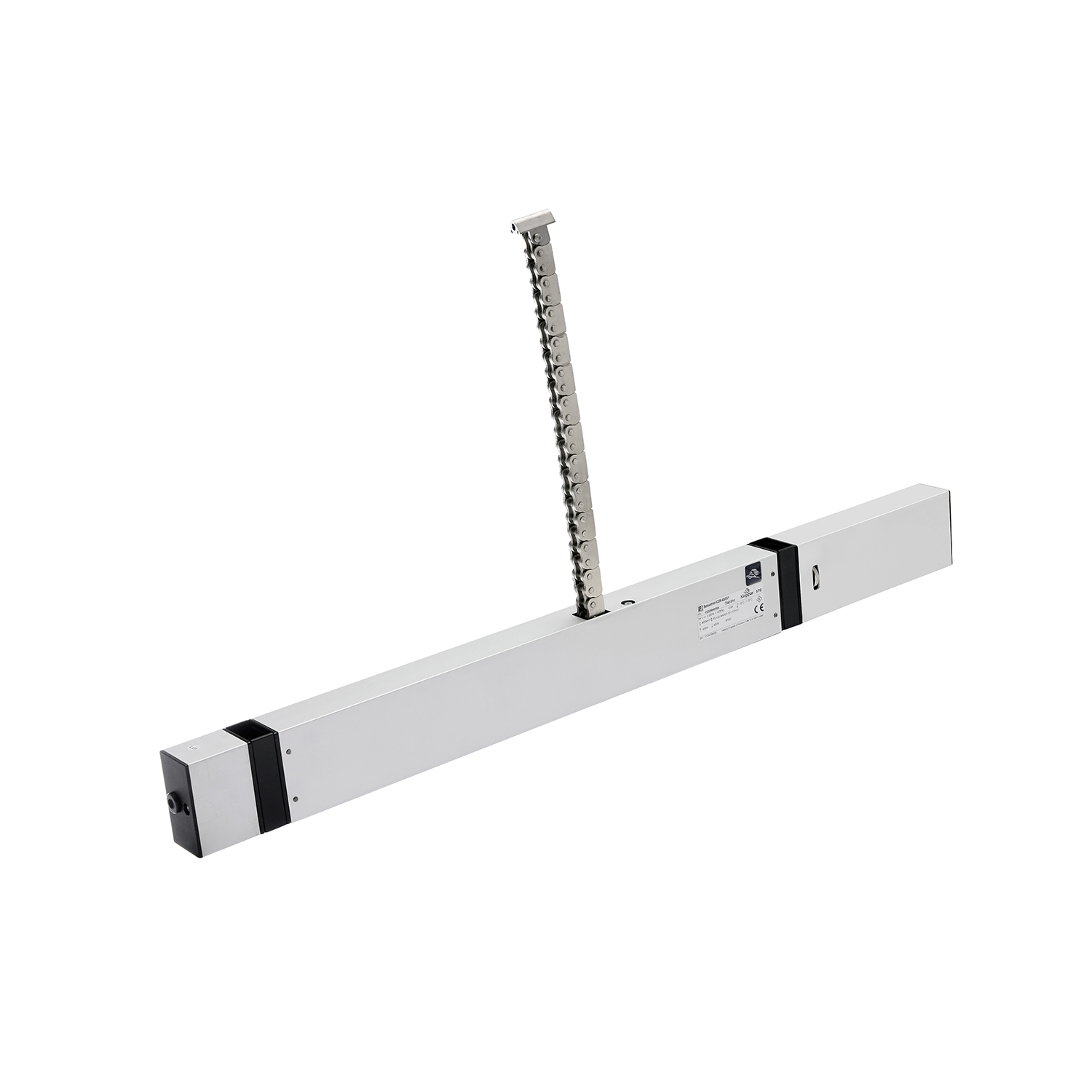

Kettenantrieb KCDM/400-450N/EV1/DC
Produktnummer:
13328802404
Marke:
Kingspan STG GmbH
Produktinformationen für "Kettenantrieb KCDM/400-450N/EV1/DC"
Für Lüftung
Besondere Merkmale:
- Druck- und Zugkraft bis 450 N
- Aufsteckbare Funktionsmodule für 24 V DC Lüftung
- Ausstellweite: 400 mm
- Einfache Montage durch mitgelieferte Bohrlehre
Konfigurationsmöglichkeiten:
- Begrenzen der Ausstellweite
- Nullposition (Schließposition) neu suchen
- Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
|
Technische Daten |
|||
|
Ausführung |
KCDM/.../RWA |
KCDM/.../Lüftung/DC |
KCDM/.../Lüftung/AC |
|
Elektrische Eigenschaften |
|||
|
Nennspannung |
24 V DC (-15 % /+25 %) |
230 V AC (-10 %/+10 %) | |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
-/- |
|
|
Nennstrom |
1,2 A (Bei Hub 1000 mm: 1,4 A) |
0,9 A |
0,23 A |
|
Abschaltung |
elektronische Lastabschaltung |
||
|
Schutzklasse |
III |
II |
|
|
Mechanische Eigenschaften |
|||
|
Hublänge, ca. |
21-400 mm |
||
|
Druckkraft |
450 N (siehe Kraft-Weg-Diagramm) |
||
|
Zugkraft |
450 N |
||
|
Zuhaltekraft |
3000 N |
||
|
Laufgeschwindigkeit |
Lüftung: 7 mm/s |
||
|
Einschaltdauer |
ED 30 (10 min) |
||
|
Lebensdauer |
max. 10.000 Zyklen |
||
|
Maße (L x B x H) |
KCDM/400: 541 x 58 x 32 mm |
KCDM/400: 512 x 58 x 32 mm |
KCDM/400: 628 x 58 x 32 mm |
|
Elektrischer Anschluss |
|||
|
Anschluss |
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m |
3 x 0,75 mm², L = 5 m, 10 m |
|
|
Einbau und Umgebungsbedingungen |
|||
|
Umgebungstemperatur |
–10 °C bis +75 °C |
||
|
Schutzart |
IP 20 |
||
|
Zulassungen und Nachweise |
|||
|
Baumuster-geprüft |
TÜV |
||
Zubehör für Flügelmontage
Kingspan STG GmbH

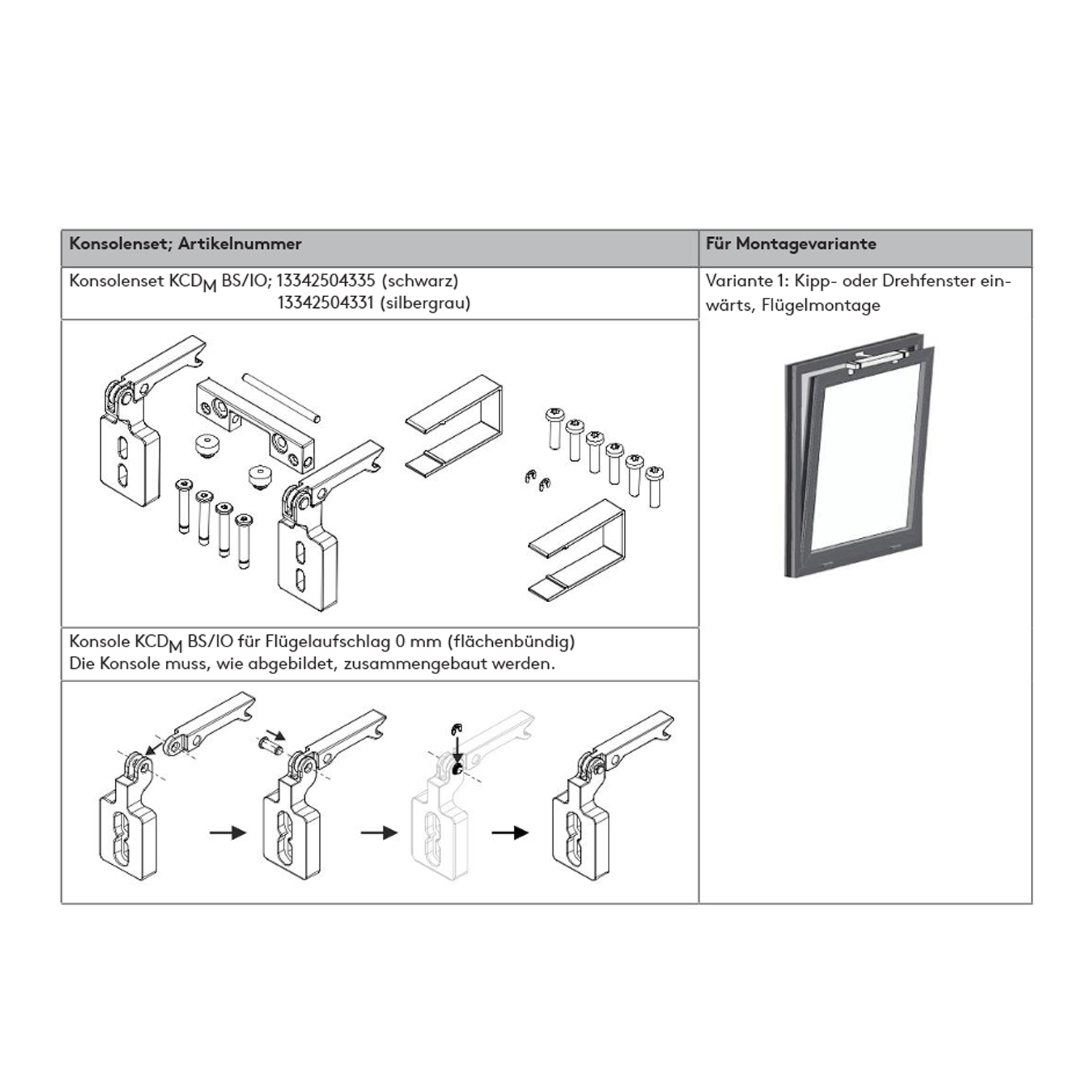

Zubehör Konsolenset KCDM BS/IO/SW
Ausführung:
Kettenantrieb KCDM
Für alle KCDM-Kettenantriebe
Einsatzbereich:
Zur Flügelmontage an Kipp-, Klapp- oder Drehfenster, einwärts öffnendBestehend aus einen Flügelbock, zwei Konsolen KCDM BF/IO, zwei Blende-Endstücke, ein Zylinderstift, vier Bolzen mit Kopf, sechs Halbrundkopfschrauben, vier Sicherungsscheiben und zwei Puffer
Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe erhältlich
Geeignet für Profilhersteller: Raico: Frame+75, Frame+90Wicona: Wicline 65, Wicline 75, Wicline 115Schüco: AWSHueck: Lamda Heroal: 72/77Reynaers: MasterLine, ConceptSystem, EcoSystemDiv. Holzfenster, Holzalufenster und KunststofffensterHinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Zubehör für Rahmenmontage
Kingspan STG GmbH

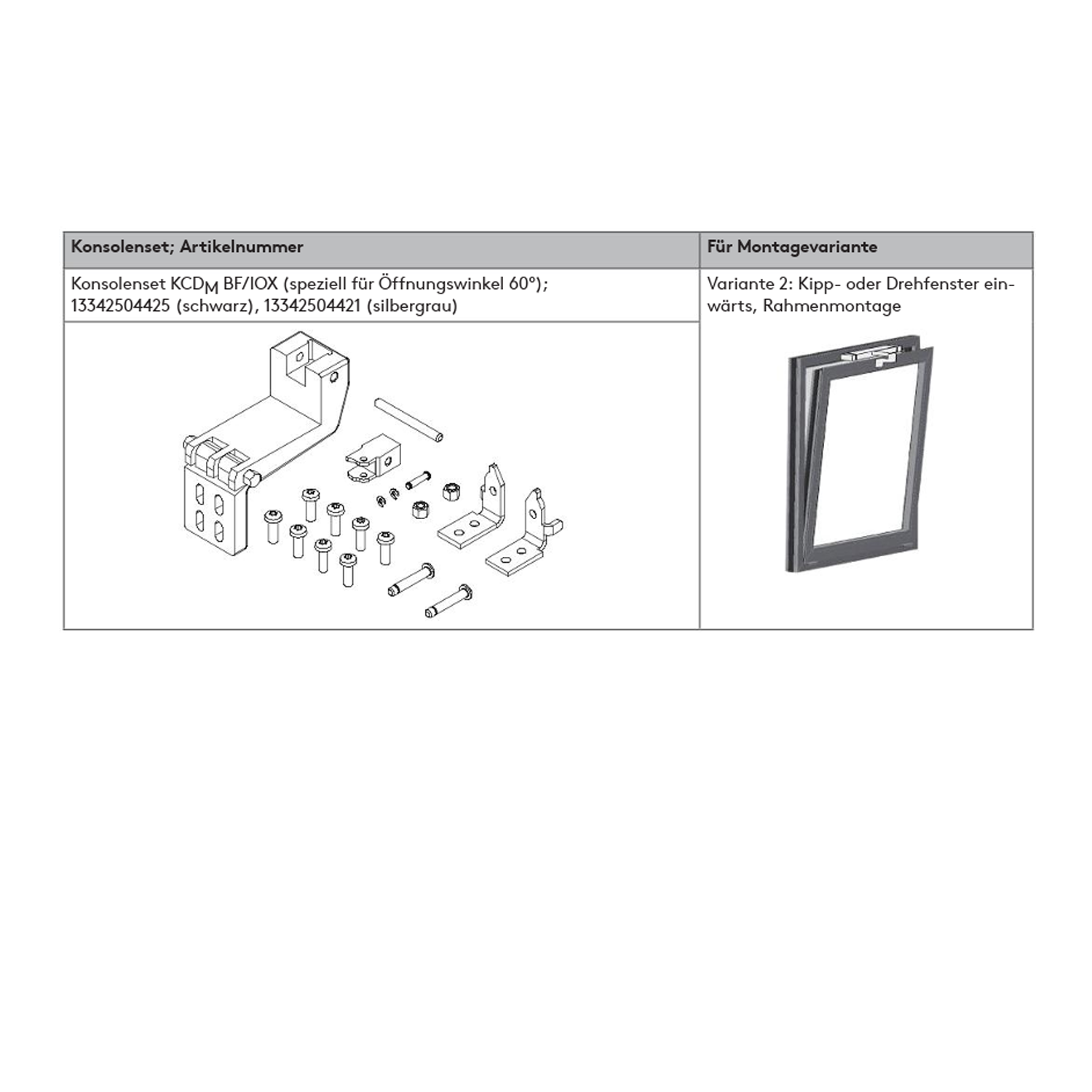

Zubehör Konsolenset KCDM BF/IOX/SW
Für alle KCDM Kettenantriebe
Einsatzbereich:
Zur Rahmenmontage an einwärts öffnenden Kipp-, Klapp- oder Drehfenstern
Öffungswinkel von bis 60°
Bestehend aus einen Flügelbock KCDM BF/IO mit Flügelbockblende, zwei Konsolen KCDM BF/IO, zwei Blende-Endstücke, ein Zylinderstift, zwei Bolzen mit Kopf und Gewinde und acht Linsenschrauben M5 x 16
Farbe: Schwarz (SW) (RAL 9005)
Geeignet für Profilhersteller: Raico: Frame+75, Frame+90Wicona: Wicline 65, Wicline 75, Wicline 115Schüco: AWSHueck: Lamda Heroal: 72/77Reynaers: MasterLine, ConceptSystem, EcoSystemDiv. Holzfenster, Holzalufenster und Kunststofffenster Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

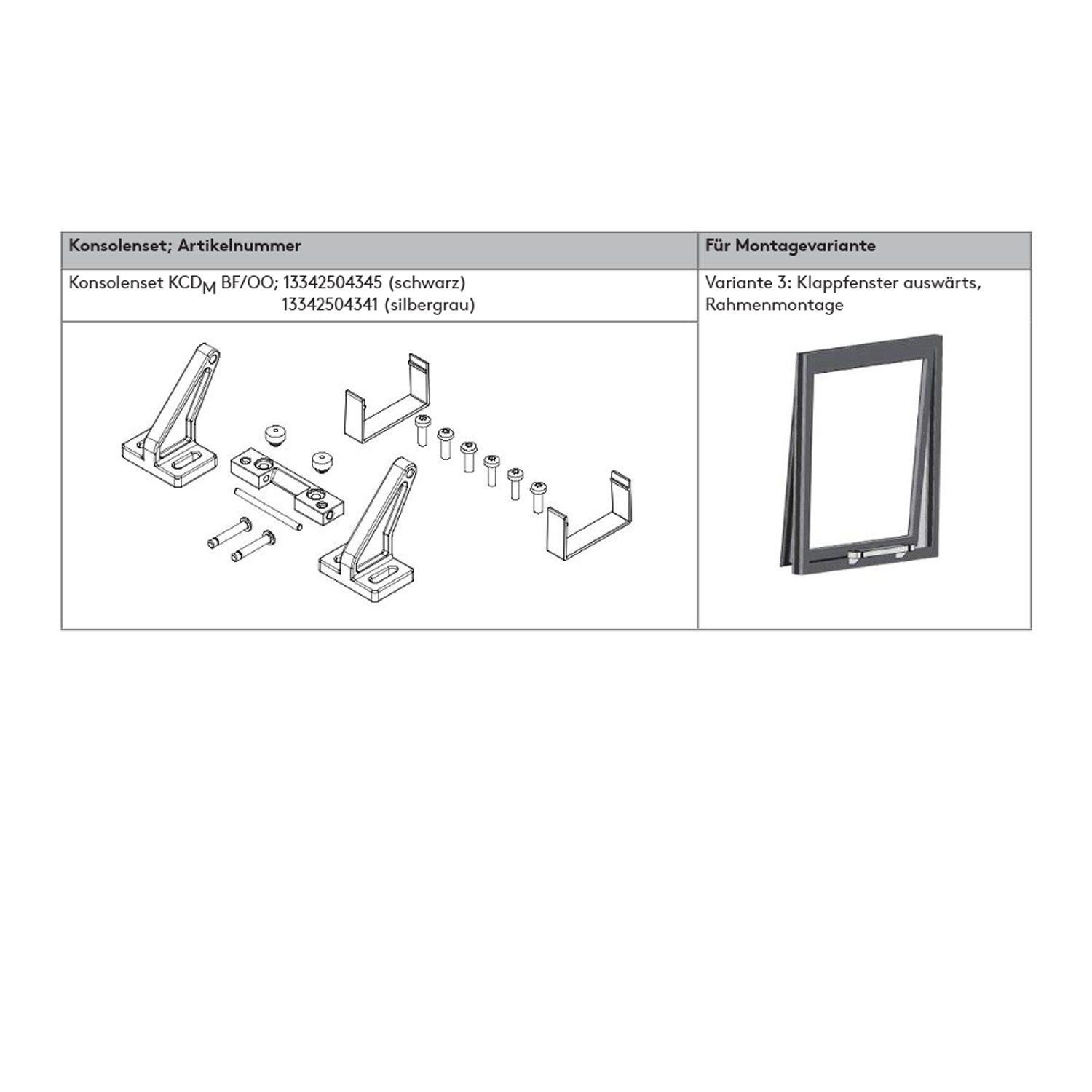

Zubehör Konsolenset KCDM BF/OO/SW
Ausführung:
Kettenantrieb KCDM
Für alle KCDM Kettenantriebe
Einsatzbereich:
Zur Rahmenmontage an auswärts öffnenden Kipp-, Klapp- oder Drehfenstern sowie als KCDL BF/OO für DachfensterHinweis: Bei Flügelaufschlag den Flügelbock passend unterfüttern.Bestehend aus 2 x Konsolen BF KCDM/OO/SW, 2 x Blend-Enstücke KCDM-BS/OO, 1 x Flügelbock KCDM/IO/SW, 2 x Bolzen mit Kopf und Gewinde M5 x 30, 1 x Zylinderstift ISO 2338 M5 x 65, 10 x Linsenschrauben DIN M5 x 16 und 2 x Puffer
Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe
Geeignet für Profilhersteller:Raico: 105D, Frame+ 75WA nach Außen öffnend, Frame+ 100/120,Wicona: Wing 50 SK,
Wing 50 A,
Schüco: AWS, AWS114
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

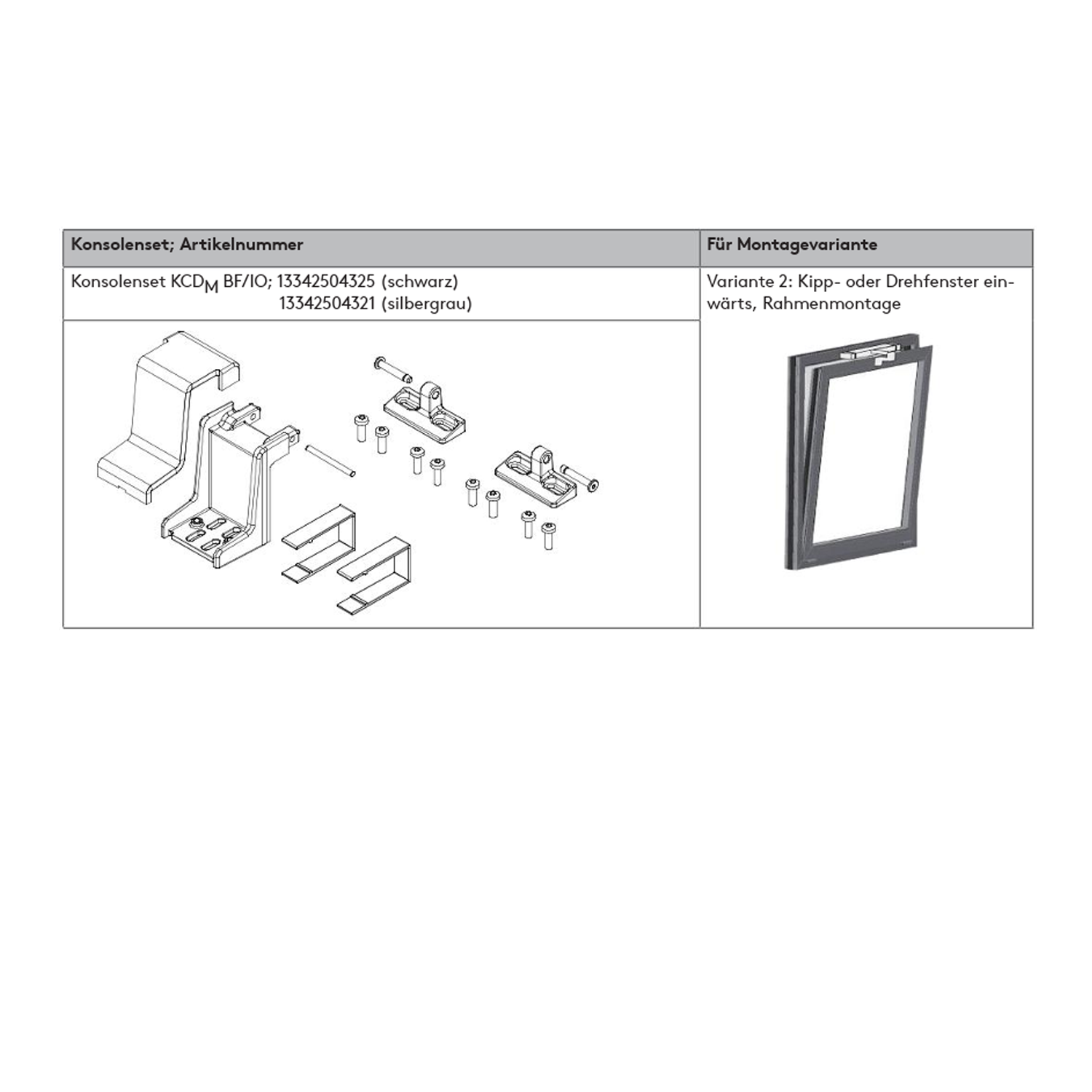

Zubehör Konsolenset KCDM BF/IO/SW
Für alle KCDM Kettenantriebe
Einsatzbereich:
Zur Rahmenmontage an einwärts öffnenden Kipp-, Klapp- oder Drehfenstern
Bestehend aus einen Flügelbock KCDM BF/IO mit Flügelbockblende, zwei Konsolen KCDM BF/IO, zwei Blende-Endstücke, ein Zylinderstift, zwei Bolzen mit Kopf und Gewinde und acht Linsenschrauben M5 x 16
Farbe: Schwarz (SW) (RAL 9005)
Geeignet für Profielhersteller: Raico: Frame+75, Frame+ 90Wicona: Wicline 65, Wicline 75, Wicline 115, Schüco: AWSHueck: LamdaHeroal: 72/77Reynaers: MasterLine, ConceptSystem, EcoSystemDiv Holzfenster, Holzalufenster und Kunststofffenster
Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Zubehör für Dachfenstermontage
NEU !
Kingspan STG GmbH
Zubehör Konsolenset KCDM BF/RO/SW Dachfenster
Für alle KCDM Kettenantriebe
Einsatzbereich:
Zur Dachfenster Montage
Bestehend aus einen Flügelbock KCDM BF/IO mit Flügelbockblende, zwei Konsolen KCDM BF/IO, zwei Blend-Endstücke, ein Zylinderstift, zwei Bolzen mit Kopf und Gewinde, zwei Puffer und zwei Halteplatten BF/RO
Farbe: Schwarz (SW) (RAL 9005)
Geeignet für Profielhersteller:Velux: DachflächenfenserRoto: DachflächenfensterDiv. Dänische Senkklappfenster
Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
NEU !
Kingspan STG GmbH
Zubehör Konsolenset KCDL BF/OOR-10/SW Dachfenster Schüco AWS 50RO
Für alle KCDL Kettenantriebe
Einsatzbereich:
Zur Dachfenster Montage mit 10 mm Aufschlag [Schüco AWS 50RO]
Bestehend aus einen Unterfütterung FB-KCDL-AWS50RO,Flügelbock KCDL BF/IO, zwei Konsolen BF CDL/OO zwei Blend-Endstücke, ein Zylinderstift, zwei Bolzen mit Kopf und Gewinde, zwei Puffer und 12 Linsenschrauben DIN 7985 M5 x 16
Farbe: Schwarz (SW) (RAL 9005)
Geeignet für Profilhersteller:Schüco: AWS 50RO
Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
NEU !
Kingspan STG GmbH

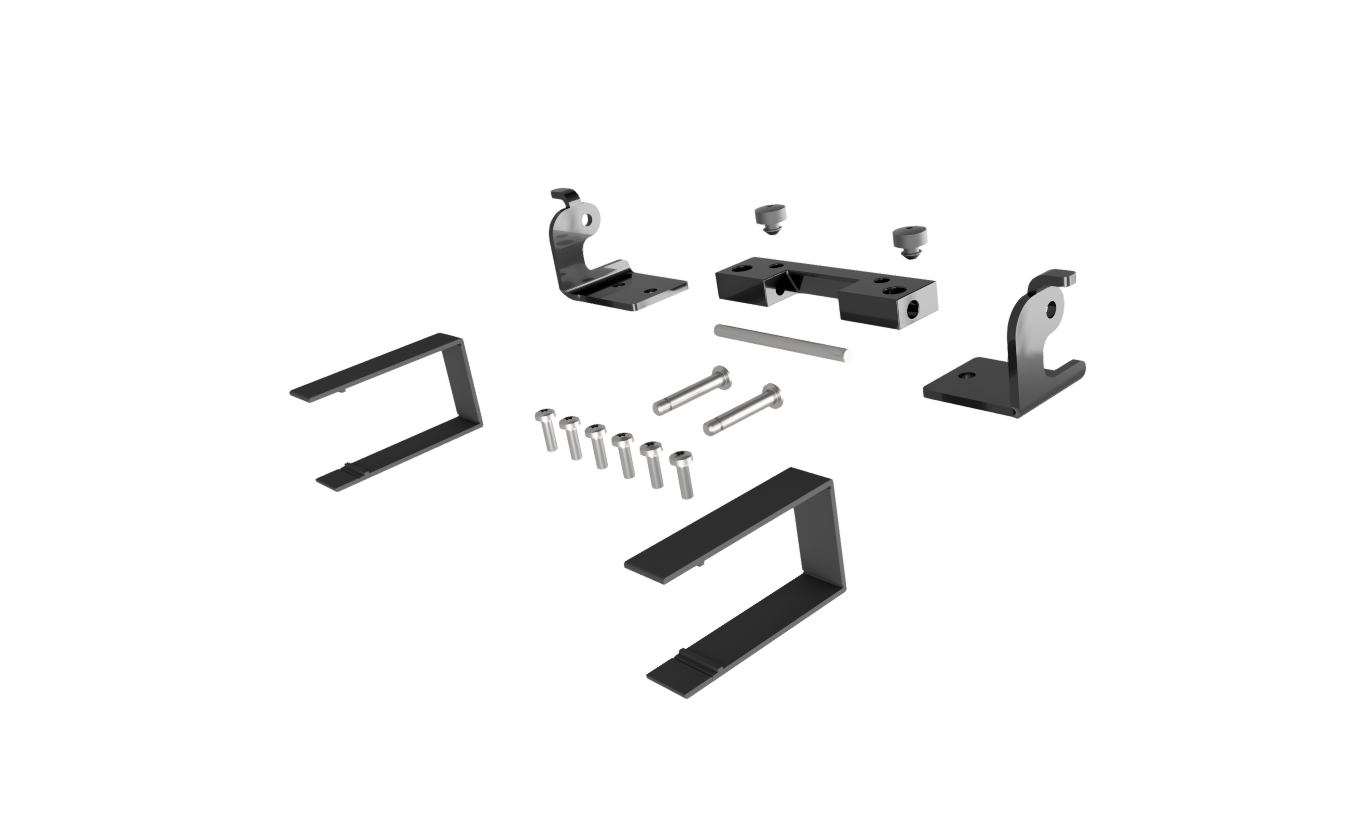

Zubehör Konsolenset KCDL BF/OOF/SW
Für alle KCDL Kettenantriebe
Einsatzbereich:
Zur Montage von Klapp Auswärts öffnende Fenstersystemen, der Antrieb wird auf dem Rahmen montiert, nicht mitlaufend. Hinweis: Der Kettenantrieb wird im 90° Winkel zum Fensterflügel befestigt.
Bestehend aus Flügelbock KCDL BF/IO, 2 Puffer, Zylinderstift 6 x 65, zwei Konsolen KCDL BF /OOF, zwei Blend-Endstücke, zwei Bolzen mit Kopf und Gewinde und 6 x Linsenschrauben DIN 7985 M5 x 16
Farbe: Schwarz (SW) (RAL 9005)
Geeignet für Profilhersteller:Heroal: 080 Dachfenster
Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

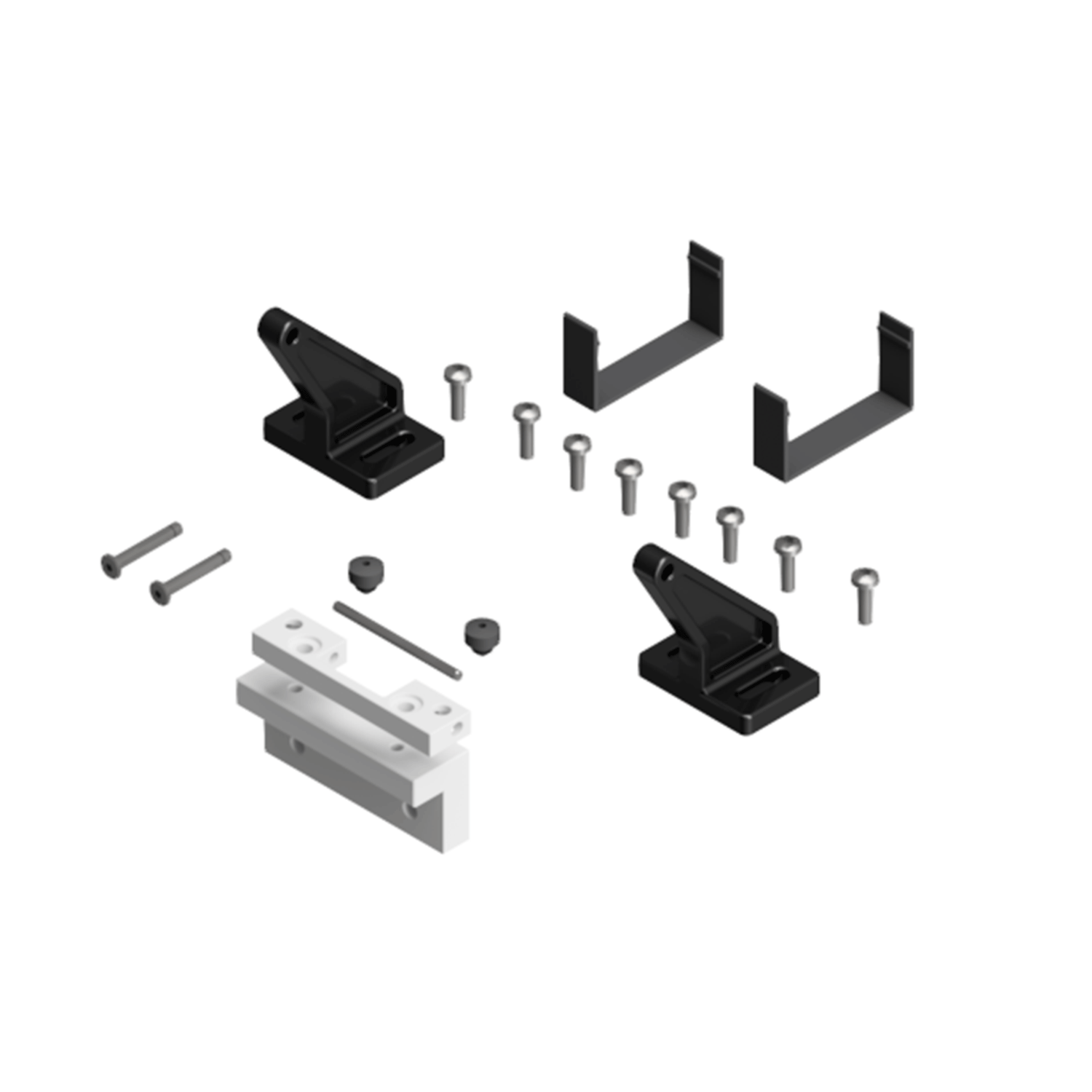

Zubehör Konsolenset KCDM BF/OOR-10/SW
Für alle KCDM Kettenantriebe
Einsatzbereich:
Zur Dachfenster Montage an Schüco Profil AWS 50/RO
Bestehend aus einen Unterfütterung FB-KCDM-AWS50RO 10 mm, Flügelbock mit Flügelbockblende, zwei Konsolen, acht Linsenschrauben DIN 7985, zwei Blende-Endstücke, ein Zylinderstift, zwei Bolzen mit Kopf und Gewinde und zwei Puffer
Farbe: Schwarz (SW) (RAL 9005)
Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Weiteres Zubehör
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 3 Meter
Ausführung:
3 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben.
Für KCDM und KCDL
Silikonleitung: 6-adrig
Farbe: Grau
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 5 Meter
Ausführung:
5 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben.
Für KCDM und KCDL
Silikonleitung: 6-adrig
Farbe: Grau
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 10 Meter
Ausführung:
10 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben.
Für KCDM und KCDL
Silikonleitung: 6-adrig
Farbe: Grau
Für Preise hier Anmelden/Registrieren
Passende Riegelantriebe
Kingspan STG GmbH
Riegelantrieb RM KLMS
Besondere Merkmale
Für den profilintegrierten Einbau
Kompatibel mit den Kettenantrieb der Serie KCD
Technische Daten
Ausführung
RM KLMS
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,6 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm
Druckkraft
600 N
Zugkraft
600 N
Zuhaltekraft
max. 2000 N
Laufgeschwindigkeit
ca. 2,5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
368 x 35 x 25 mm
Elektrischer Anschluss
Anschluss
8-polige Steck-SchraubklemmeEinbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +60 °C
Schutzart
IP 20
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM KLMFM
Besondere Merkmale
Für die aufgesetzte Montage auf dem Blendrahmen
Kompatibel mit den Kettenantrieben der Serie KCDX
Technische Daten
Ausführung
RM KLMFM
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,5 A
Abschaltung
integrierte Lastabschaltung, mit zusätzlichem elektronischen Überlastschutz
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm
Druckkraft
800 N
Zugkraft
800 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
423 x 35 x 33 mm
Elektrischer Anschluss
Anschluss
Steckverbinder 2 x 6-polig
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Hinweis: Mitnehmer und Anschlussleitung enthalten.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM KLML
Besondere Merkmale
Für die aufgesetzte Flügelmontage
Kompatibel mit den Kettenantrieben der Serie KCD
Technische Daten
Ausführung
RM KLML
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
