Riegelantrieb KLMFM

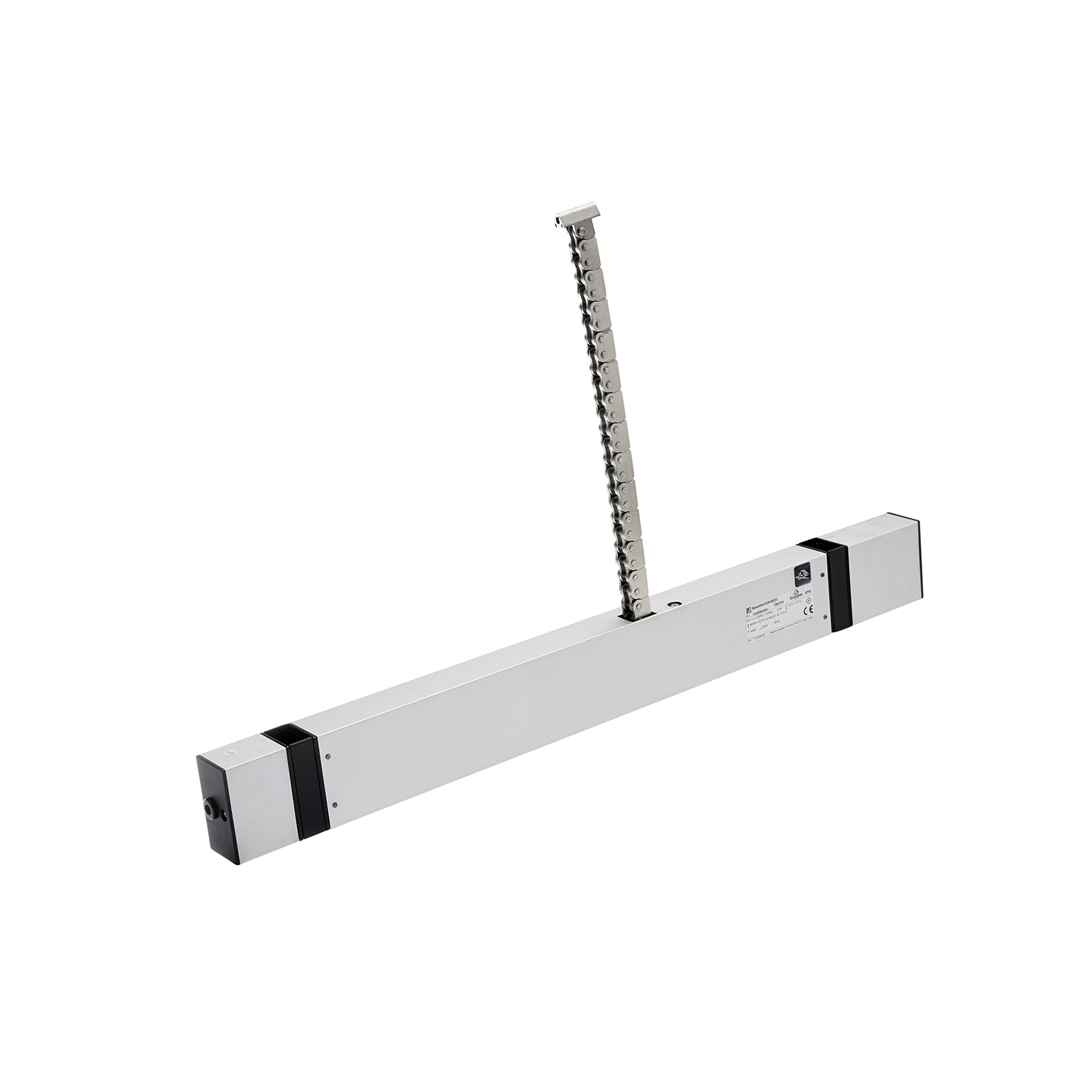

Für RWA und Lüftung Besondere Merkmale: Druck- und Zugkraft bis 450 N Aufsteckbare Funktionsmodule für 24 V DC RWA Ausstellweite: 400 mm AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert Einfache Montage durch mitgelieferte Bohrschablone Konfigurationsmöglichkeiten: Begrenzen der Ausstellweite Nullposition (Schließposition) neu suchen Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s) Technische Daten Ausführung KCDM/400/RWA KCDM/.../Lüftung/DC KCDM/.../Lüftung/AC Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %)  230 V AC (-10 %/+10 %) Zulässige Welligkeit der Nennspannung 2 Vss -/- Nennstrom 1,2 A  0,9 A 0,23 A Abschaltung elektronische Lastabschaltung Schutzklasse III II Mechanische Eigenschaften Hublänge, ca. KCDM/400: 21-400 mm Druckkraft  450 N (siehe Kraft-Weg-Diagramm) Zugkraft 450 N Zuhaltekraft 3000 N Laufgeschwindigkeit Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: 5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer max. 10.000 Zyklen Maße (L x B x H) KCDM/400: 541 x 58 x 32 mm KCDM/400: 512 x 58 x 32 mmKCDM/600: 582 x 58 x 32 mmKCDM/800: 652 x 58 x 32 mmKCDM/1000: 722 x 58 x 32 mm KCDM/400: 628 x 58 x 32 mmKCDM/600: 698 x 58 x 32 mmKCDM/800: 768 x 58 x 32 mmKCDM/1000: 838 x 58 x 32 mm Elektrischer Anschluss Anschluss 2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m 3 x 0,75 mm², L = 5 m, 10 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +75 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft  TÜV

Für Lüftung Besondere Merkmale: Druck- und Zugkraft bis 450 N Aufsteckbare Funktionsmodule für 24 V DC Lüftung Ausstellweite: 400 mm Einfache Montage durch mitgelieferte Bohrlehre Konfigurationsmöglichkeiten: Begrenzen der Ausstellweite Nullposition (Schließposition) neu suchen Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s) Technische Daten Ausführung KCDM/.../RWA KCDM/.../Lüftung/DC KCDM/.../Lüftung/AC Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %)  230 V AC (-10 %/+10 %) Zulässige Welligkeit der Nennspannung 2 Vss -/- Nennstrom 1,2 A (Bei Hub 1000 mm: 1,4 A) 0,9 A 0,23 A Abschaltung elektronische Lastabschaltung Schutzklasse III II Mechanische Eigenschaften Hublänge, ca.  21-400 mm Druckkraft  450 N (siehe Kraft-Weg-Diagramm) Zugkraft 450 N Zuhaltekraft 3000 N Laufgeschwindigkeit Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: 5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer max. 10.000 Zyklen Maße (L x B x H) KCDM/400: 541 x 58 x 32 mmKCDM/600: 611 x 58 x 32 mmKCDM/800: 681 x 58 x 32 mmKCDM/1000: 751 x 58 x 32 mm KCDM/400: 512 x 58 x 32 mm KCDM/400: 628 x 58 x 32 mmKCDM/600: 698 x 58 x 32 mmKCDM/800: 768 x 58 x 32 mmKCDM/1000: 838 x 58 x 32 mm Elektrischer Anschluss Anschluss 2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m 3 x 0,75 mm², L = 5 m, 10 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +75 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft  TÜV

Für Lüftung Besondere Merkmale: Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet Aufsteckbare Funktionsmodule für 24 V DC Lüftung Ausstellweite: 400 mm Einfache Montage durch mitgelieferte Bohrschablone Konfigurationsmöglichkeiten: Begrenzen der Ausstellweite Nullposition (Schließposition) neu suchen Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s) Technische Daten Ausführung KCDL/.../RWA KCDL/400/Lüftung/DC KCDL/.../Lüftung/AC Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %)  230 V AC (-10 %/+10 %) Zulässige Welligkeit der Nennspannung 2 Vss -/- Nennstrom 1,5 A 1,2 A 0,17 A Abschaltung elektronische Lastabschaltung Schutzklasse III II Mechanische Eigenschaften Hublänge, ca. KCDL/400: 21-400 mm Druckkraft  600 N (siehe Kraft-Weg-Diagramm) Zugkraft 600 N Zuhaltekraft 3000 N Laufgeschwindigkeit Lüftung: 7 mm/sKlemmschutz: < 5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm KCDL/400: 588 x 70 x 40 mm KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm Elektrischer Anschluss Anschluss 2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m 3 x 0,75 mm², L = 5 m, 10 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +75 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft  TÜV
