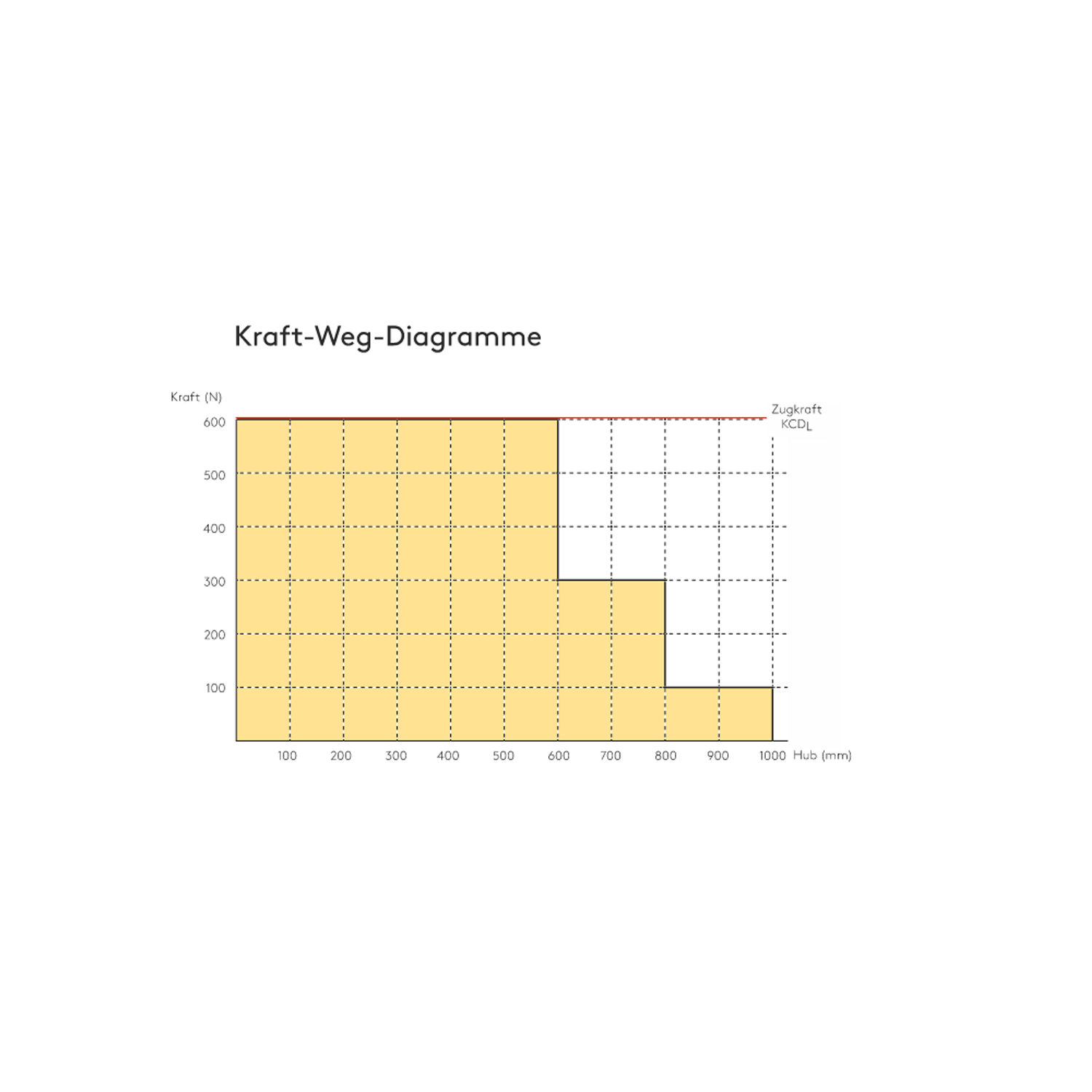

Kettenantrieb KCDL/600-600N/EV1/AC

Für alle KCDL Kettenantriebe  Einsatzbereich: Zur Rahmenmontage an auswärts öffnenden Kipp-, Klapp- oder Drehfenstern sowie als KCDL BF/OO für DachfensterHinweis: Bei Flügelaufschlag den Flügelbock passend unterfüttern. Bestehend aus 2 x Konsolen BF KCDL/OO/SW, 2 x Blend-Enstücke KCDL-BS/OO, 1 x Flügelbock KCDL/IO/SW, 2 x Bolzen mit Kopf und Gewinde  M5 x 30, 1 x Zylinderstift ISO 2338 M5 x 65,  10 x Linsenschrauben DIN M5 x 16 und 2 x Puffer Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe Geeignet für Profilhersteller:Schüco: AWS, AWS114Raico: 105D, Frame+ 75WA nach Außen öffnend, Frame+ 100/120Wicona: Wicline 65 EVO nach Außen. Wicline 75 EVO nach Außen

Für alle KCDL Kettenantriebe  Einsatzbereich: Zur Rahmenmontage an auswärts öffnenden Kipp-, Klapp- oder Drehfenstern sowie als KCDL BF/OO für DachfensterHinweis: Bei Flügelaufschlag den Flügelbock passend unterfüttern. Bestehend aus 2 x Konsolen BF KCDL/OO/SW, 2 x Blend-Enstücke KCDL-BS/OO, 1 x Flügelbock KCDL/IO/SW, 2 x Bolzen mit Kopf und Gewinde  M5 x 30, 1 x Zylinderstift ISO 2338 M5 x 65,  10 x Linsenschrauben DIN M5 x 16 und 2 x Puffer Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe Geeignet für Profilhersteller:Schüco: AWS, AWS114Raico: 105D, Frame+ 75WA nach Außen öffnend, Frame+ 100/120Wicona: Wicline 65 EVO nach Außen. Wicline 75 EVO nach Außen

Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Besondere Merkmale Für den profilintegrierten Einbau Kompatibel mit den Kettenantrieb der Serie KCD Technische Daten Ausführung KLMS Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,6 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 600 N Zugkraft 600 N Zuhaltekraft max. 2000 N Laufgeschwindigkeit ca. 2,5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 368 x 35 x 25 mm Elektrischer Anschluss Anschluss   8-polige Steck-SchraubklemmeEinbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +60 °C Schutzart IP 20   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Besondere Merkmale Für die aufgesetzte Montage auf dem Blendrahmen Kompatibel mit den Kettenantrieben der Serie KCDX Technische Daten Ausführung KLMFM Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A Abschaltung integrierte Lastabschaltung, mit zusätzlichem elektronischen Überlastschutz Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 800 N Zugkraft 800 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss Steckverbinder 2 x 6-polig Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20  Hinweis: Mitnehmer und Anschlussleitung enthalten.

Besondere Merkmale Für die aufgesetzte Flügelmontage Kompatibel mit den Kettenantrieben der Serie KCD Technische Daten Ausführung KLML Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A Abschaltung integrierte Lastabschaltung, mit zusätzlichem elektronischen Überlastschutz Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 1200 N Zugkraft 1200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss Steckverbinder 2 x 6-polig Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20

Für die kontrollierte natürliche Lüftung Technische Daten Ausführung LM/350-200N/.../AC LM/500-200N/.../AC Elektrische Eigenschaften Nennspannung 230 V AC, 50 Hz (±10%) Zulässige Welligkeit der Nennspannung - Nennstrom ca. 110 mA Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse I Mechanische Eigenschaften Hublänge, ca. 350 mm 500 mm Druckkraft 150 N 80 N Zugkraft max. 200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 8 mm/s Einschaltdauer ED 30 (3 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 360,5 x 40,8 x 30 mm 442 x 40,8 x 30 mm Elektrischer Anschluss Anschluss 4 x 0,75 mm², Länge ca. 3 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +50 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV

LM-Rahmenkonsole 60 ° für alle Kingspan STG LM-Kettenantriebe  Nur verwendbar in Verbindung mit SBLM-R0. Für Kipp- und Drehflügel, einwärts. Ermöglicht Flügelöffnungsweiten von bis zu 60°. Zubehör für Tandem bitte paarweise bestellen!

Vorteile / Merkmale Max. 2 A Stromabgabe Farbe: Orange Ohne Wartungstimer Integrierte Lüftungstaster und RWA-Bedienstelle Inklusive der Funktion „tägliches Lüften“ Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG) PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall Optional als unterputzmontierbare Variante erhältlich TÜV-Baumuster-geprüft Geprüft nach EN 12101-10:2005/AC:2007 Material Kunststoffgehäuse für Aufputz-Montage Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) 24 V DC Sirene oder Blitzleuchte, max. 100 mA Je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A Eingang für Wind/Regenmelder
