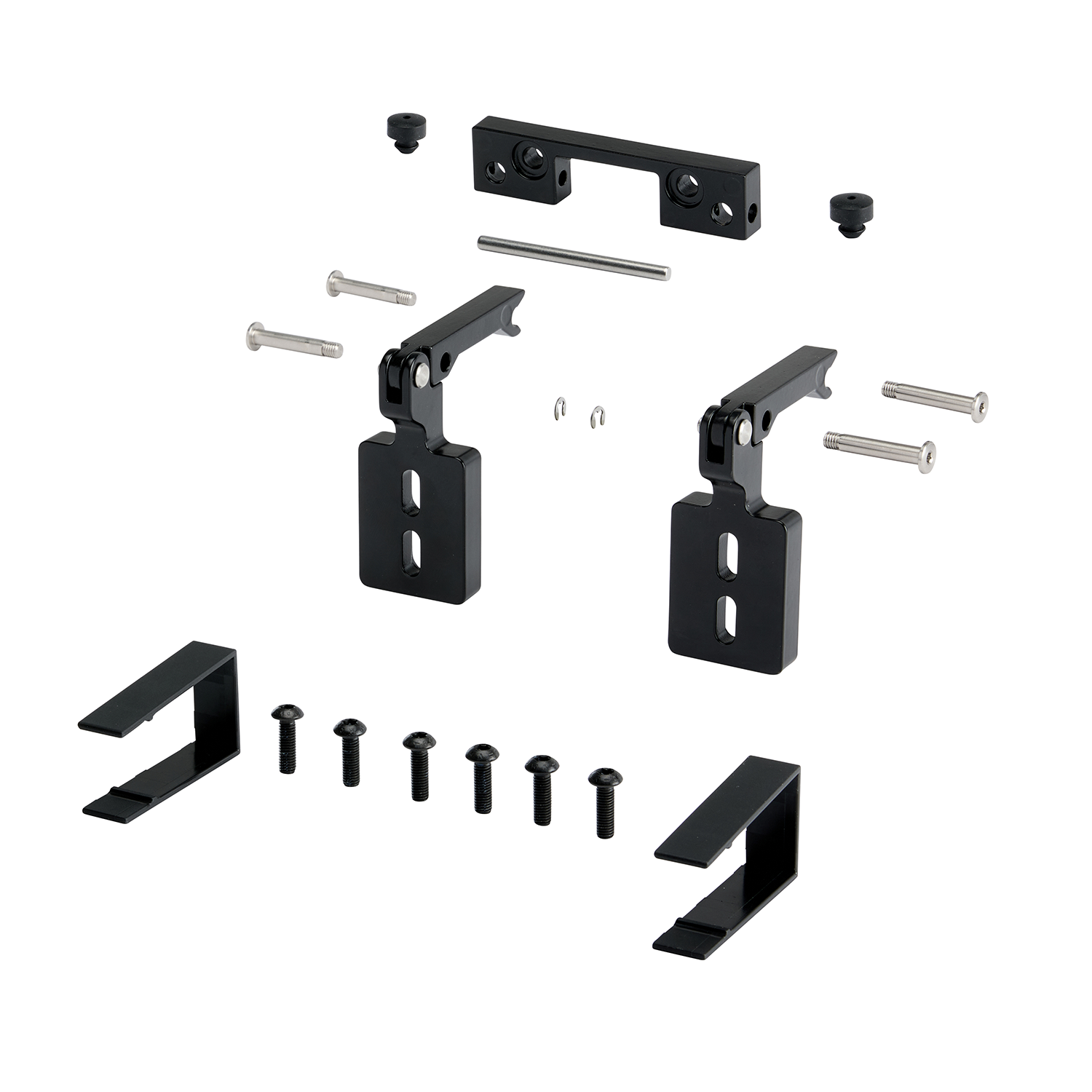

Zubehör Konsolenset KCD BS/IO/SW
Produktnummer:
13342504355
Marke:
Kingspan STG GmbH
Produktinformationen für "Zubehör Konsolenset KCD BS/IO/SW"
Für alle KCD Kettenantriebe
Einsatzbereich:

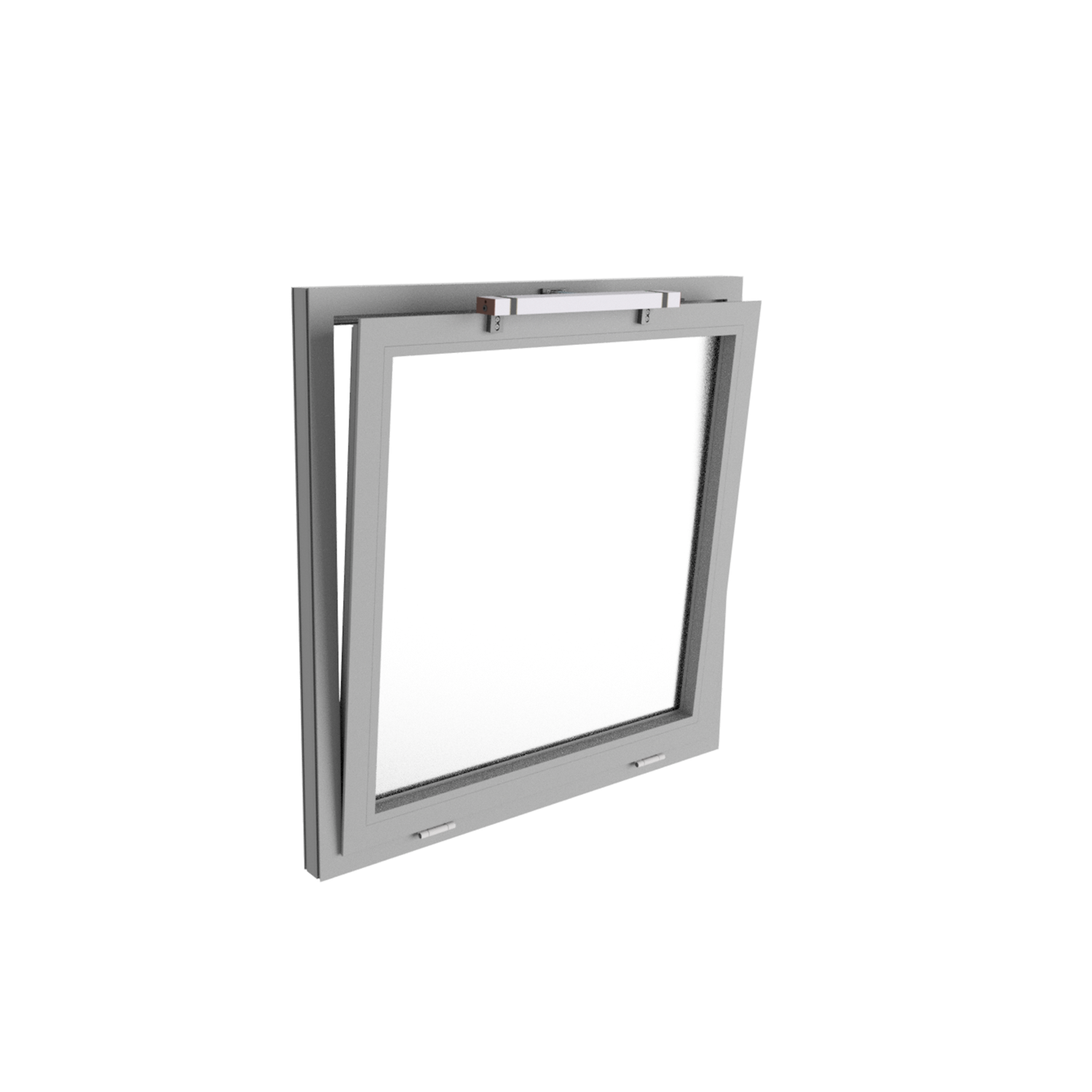

- Zur Flügelmontage an Kipp-, Klapp- oder Drehfenster, einwärts öffnend
- Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe
Kombinieren Sie mit
Kingspan STG GmbH

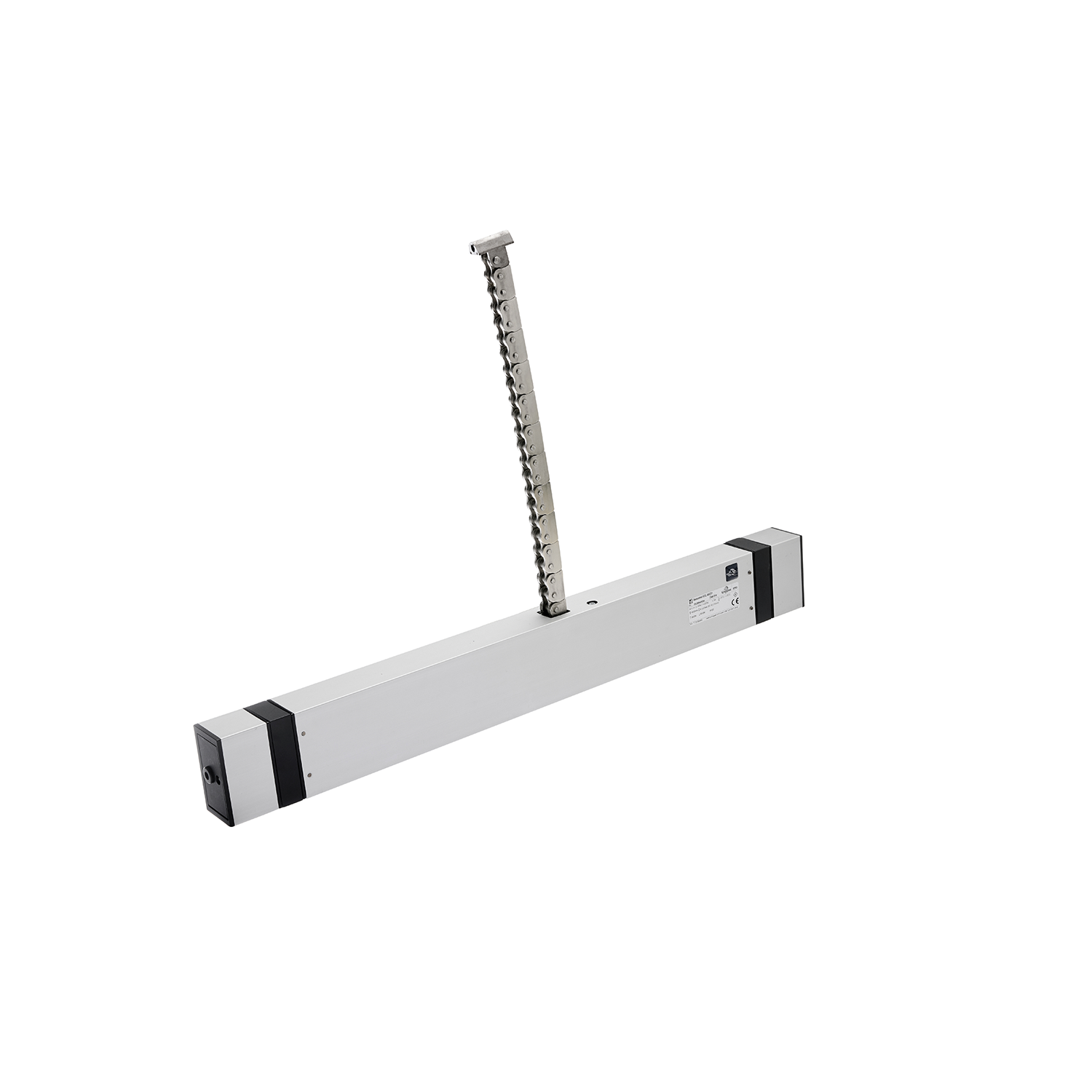

Kettenantrieb KCDL/600/RWA
Hubweite:
600
|
Type:
Funktionsmodul RWA
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC RWA
Ausstellweite: 600 mm
AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb KCDL/400/Lüftung/DC
Hubweite:
400
|
Type:
Funktionsmodul Lüftung DC
Für Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC Lüftung
Ausstellweite: 400 mm
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb KCDL/1000/Lüftung/AC
Hubweite:
1000
|
Type:
Funktionsmodul Lüftung AC
Für Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 230 V AC Lüftung
Ausstellweite: 1000 mm
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb KCDL/600/Lüftung/DC
Hubweite:
600
|
Type:
Funktionsmodul Lüftung DC
Für Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC Lüftung
Ausstellweite: 600 mm
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb KCDL/800/Lüftung/DC
Hubweite:
800
|
Type:
Funktionsmodul Lüftung DC
Für Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC Lüftung
Ausstellweite: 800 mm
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
