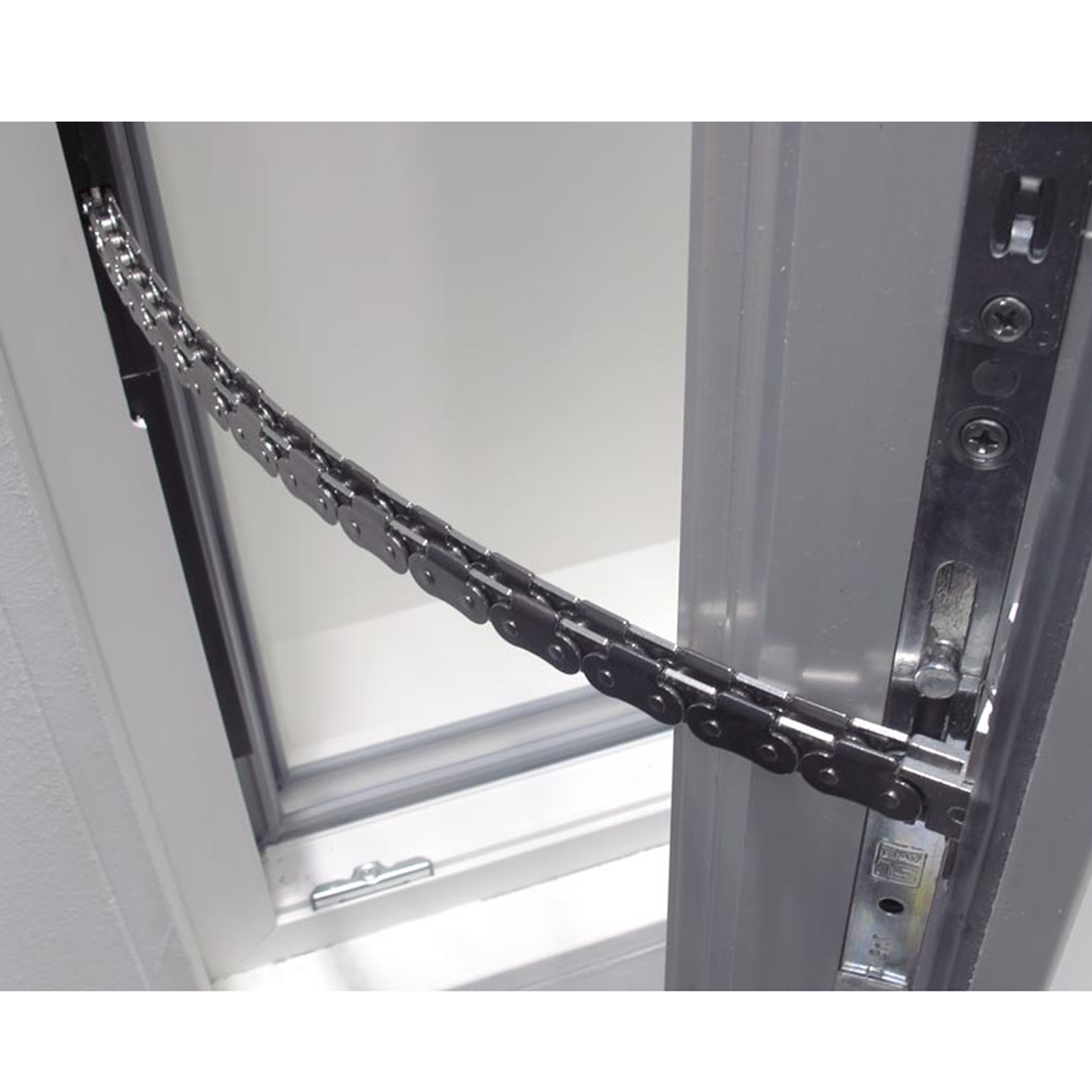

Kettenantrieb CDi/EasyDrive/2 (24 V)
Produktnummer:
13336020300
Marke:
Kingspan STG GmbH
Produktnummer:
13336020300
Produktinformationen für "Kettenantrieb CDi/EasyDrive/2 (24 V)"
Für RWA und Lüftung
Besondere Merkmale:
- Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
- Synchronisierung und Referanzfahrt ohne EasyDrive-Software durchführbar
- Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
- Meldekontakt integriert, Funktion konfigurierbar
- Einstellbare Dichtschlussentlastung
|
Technische Daten |
|
|
Ausführung |
CDi/EasyDrive/2/300-300N/RWA |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
0,6 A bei 200 N |
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
21-300 mm |
|

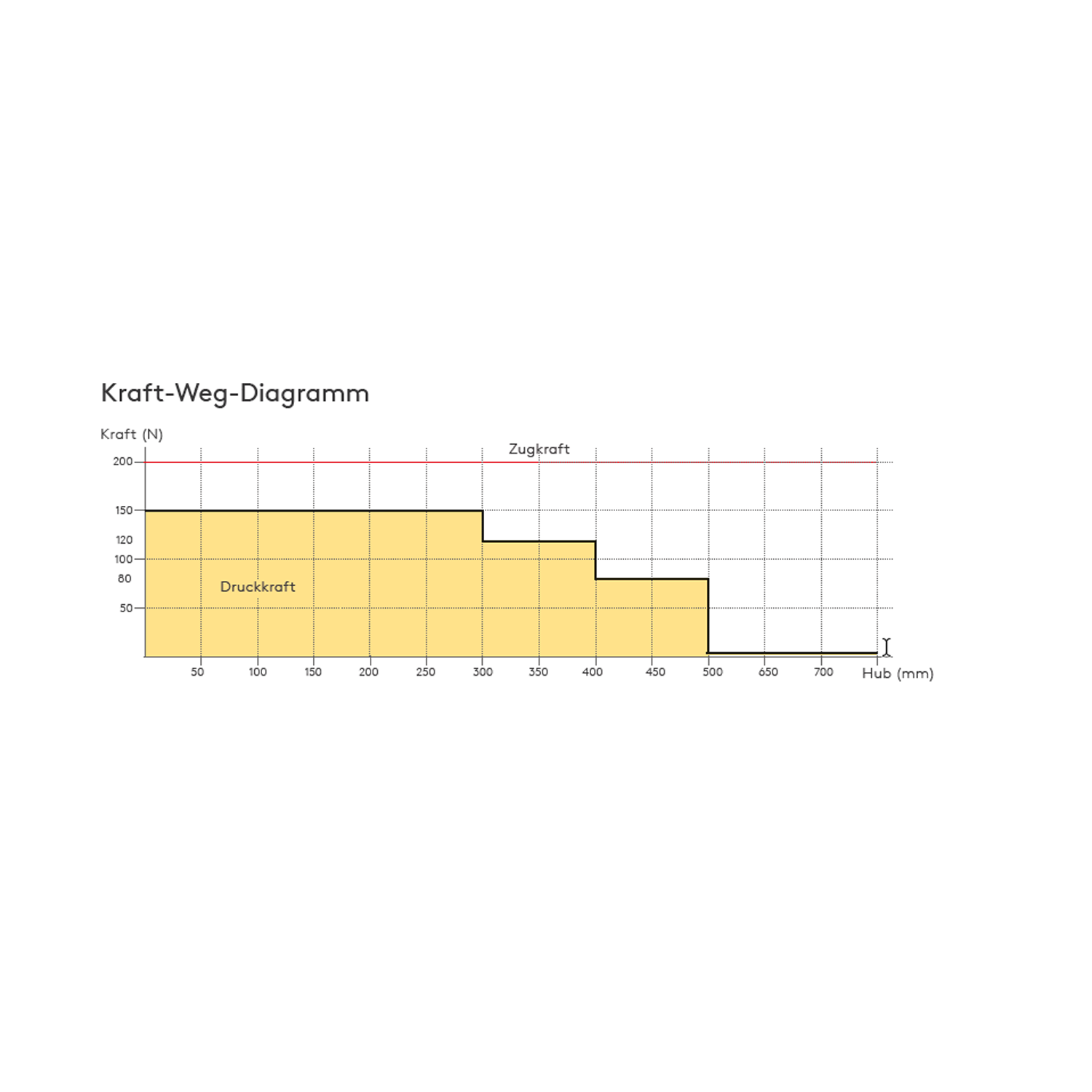

Druckkraft |
(einstellbar) |
|
Zugkraft |
max. 200 N / 300 N kurzzeitig (einstellbar) |
|
Zuhaltekraft |
max. 3000 N |
|
Laufgeschwindigkeit |
4-10 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
CDi/300 = 490 x 35 x 25,4 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
6-polig, nicht im Lieferumfang enthalten |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
|
Zulassungen und Nachweise |
|
|
Baumuster-geprüft |
TÜV |
Zubehör
Kingspan STG GmbH
Riegelantrieb RM mini/EasyDrive/2
Besondere Merkmale
Speziell zur Kombination mit EasyDrive/2 Kettenantrieben
EasyDrive/2 Elektronik mit eingebauter Lastabschaltung und Abschaltung über Endschalter
Technische Daten
Ausführung
RM mini/EasyDrive/2
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,6 A
Abschaltung
integrierte, Endschalter
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm
Druckkraft
600 N
Zugkraft
600 N
Zuhaltekraft
max. 2000 N
Laufgeschwindigkeit
2,5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
368 x 25 x 35 mm
Elektrischer Anschluss
Anschluss
8-polige Steck-Schraubklemme
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +60 °C
Schutzart
IP 20
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör EasyDrive/2-Kabelsets mit 1,50 m SW
Ausführung:
1,5 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von EasyDrive/2-Antrieben
Silikonleitung: 6-adrig
Farbe: Schwarz (SW)Leitungslänge: 1,5 m
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör EasyDrive/2-Kabelsets mit 3,10 m SW
Ausführung:
3,1 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von EasyDrive/2-Antrieben
Silikonleitung: 6-adrig
Farbe: Schwarz (SW)Kabellänge: 3,1 m
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör EasyDrive/2-Kabelsets mit 5,10 m SW
Ausführung:
5,1 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von EasyDrive/2-Antrieben
Silikonleitung: 6-adrig
Farbe: Schwarz (SW)Kabellänge: 5,1 m
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör EasyDrive/2-Kabelsets mit 8,10 m SW
Ausführung:
8,1 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von EasyDrive/2-Antrieben
Silikonleitung: 6-adrig
Farbe: Schwarz (SW)Kabellänge: 8,1 m
Für Preise hier Anmelden/Registrieren
