Lüftungszentrale iVent/2 10A
Produktnummer:
13380000021
Marke:
Kingspan STG GmbH
Produktinformationen für "Lüftungszentrale iVent/2 10A"
Lüftungszentrale iVent/2 10 A – Intelligente Steuerung für natürliche Be- und Entlüftung
Die iVent/2 10 A ist eine vielseitige 24 V DC Lüftungszentrale zur Steuerung von Fensterantrieben mit einer Stromaufnahme von bis zu 10 Ampere. Sie eignet sich ideal für die natürliche Lüftung in Gebäuden und bietet umfangreiche Anschluss- und Konfigurationsmöglichkeiten für Sensoren und Bedienelemente.
Vorteile & Merkmale:
- Eingebaute Standardfunktionen für die Lüftungssteuerung
- Optische Anzeige für Fehler- und Betriebsmeldungen
- Kaskadierung mehrerer iVent/2 10A mit Bedienung über einen oder mehrere Lüftungstaster möglich
- Funktionen für das Zusammenwirken mit einer Verschattung 1)
- Interne Funktionsüberwachung mit Fehlersignalisierung
- Service-Port-Schnittstelle zur Konfiguration erweiterter Funktionen über PC-Software, z. B.:
- Zeitabhängige Hubbegrenzung 1)
- Automatische Lüftung über Temperatur 1)
- Automatisches Schließen nach eingestellter Zeit 1)
- Manuelle Lüftung im Impuls- oder Tastbetrieb (Totmann) 1)
- Änderung der Eigenschaften für die Betriebsanzeigen 1)
- Einstellbare Pausenzeit bei Umpolung der Antriebsspannung 1)
- Übergeordnete Schließfunktion bei Regen
1) Funktionsumfang nur über ein Notebook/PC mit installierter Service-Port-Software und Verbindungskabel möglich.
Einsatzbereiche:
- Natürliche Be- und Entlüftung
Technische Daten:
Primäre Energieversorgung
- Betriebsspannung: 230 V AC / 50–60 Hz
- Leistungsaufnahme: max. 310 W (abhängig von Ausgangslast)
- Leistungsaufnahme (Standby): max. 7 W
- Anschlussklemme: max. 2,5 mm², Federklemme
- Sicherung: 3,15 A/T (nicht wechselbar)
Ausgang Aktor:
- Spannung: 27,5 V DC (-15 % / +10 %)
- Welligkeit: 0,3 Vss
- Strom: 10 A bei ED 30 % (10 min), 4 A bei ED 100 %
- Anschlussklemme: max. 2,5 mm², Federklemme
- Sicherung: FKS 10 A / 32 V
Ausgang Wind-/Regenmelder:
- Spannung: 27,5 V
- Strom: max. 100 mA, 100 % ED
- Anschlussklemme: max. 1,5 mm², Federklemme
- Leitungsüberwachung: Nein
- Max. Anzahl: abhängig von der Stromaufnahme
- Sicherung: über Motorsicherung
Ausgang für weitere Komponenten (z. B. Temperatursensor):
- Spannung: 27,5 V
- Strom: max. 500 mA, 100 % ED
- Anschlussklemme: max. 1,5 mm², Federklemme
- Leitungsüberwachung: Nein
Potenzialfreier Kontakt
1 A / 60 V DC
Mechanische Eigenschaften:
- Maße (B × H × T): 175 × 250 × 75 mm (ohne Verschraubungen)
- Gewicht: ca. 1,6 kg
- Gehäuse: Polycarbonat, Farbe Grau, Deckel transparent
- Halogenfrei: Ja
- Silikonfrei: Ja
- RoHS-konform: Ja
Einbau- und Umgebungsbedingungen:
- Betriebstemperatur: 0 °C bis +50 °C
- Lager-/Transporttemperatur: –25 °C bis +75 °C
- Luftfeuchtigkeit (Betrieb/Lagerung/Transport): 10 % bis 95 %
- Geeignet für Außenmontage: Nein
- Schutzart: IP66 (Gehäuse)
Zubehör
Kingspan STG GmbH
Lüftungstaster LTA 25/AP
Ausführung:
Aufputz
Lüftungstaster LTA 25 – mit Sichtanzeige "AUF"
Der LTA 25/ist ein robuster Lüftungstaster für den Einsatz mit verschiedenen RWA- und Lüftungszentralen von Kingspan STG. Er bietet eine klare Sichtanzeige „AUF“ zur schnellen Statuskontrolle und eignet sich zur Aufputzmontage. Ideal für Neubauten oder Modernisierungen.
Vorteile & Merkmale:
Einfache Bedienung für manuelle Lüftung
Sichtanzeige „AUF“ zur Statuskontrolle
Kompatibel mit vielen Kingspan STG-Zentralen
Robustes Design für den Einsatz in öffentlichen und gewerblichen Bereichen
Bis zu 10 Taster parallel schaltbar
Technische Daten:
Zuleitung: 2 x 2 x 0,8 mm²
Maße Aufputz: 81 x 81 x 51 mm
Statusanzeige: „AUF“
Parallelbetrieb: max. 10 Taster
Kompatibel mit: TRZ Plus 2A, Comfort, Kompaktzentralen 4A/8A, MZ2, MZ3, EasyConnect+
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Regenmelder RM/2 24V
Regenmelder RM/2 – Zuverlässige Regen-Erkennung für RWA- & Lüftungszentralen
Der Regenmelder RM/2 (24V) eignet sich zur automatischen Erkennung von Niederschlag in Kombination mit 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Die integrierte Auswertelektronik meldet Regen zuverlässig, während die beheizte Sensorfläche Fehlfunktionen durch Frost oder Feuchtigkeit verhindert. Lieferung inklusive Montagewinkel.
Merkmale:
Geeignet für 24 V DC und 230 V AC Zentralen
Beheizte Sensorfläche für zuverlässige Regenmeldung
Integrierte Auswertelektronik
Witterungsbeständig von –20 °C bis +60 °C
Montagewinkel im Lieferumfang enthalten
Technische Daten:
Versorgungsspannung: 20–30 V DC oder 20–28 V AC
Stromaufnahme: max. 110 mA (Standby: ca. 33 mA)
Ausgang: potenzialfreier Wechslerkontakt (max. 30 V / 1 A)
Anschlüsse: max. 2,5 mm²
Umgebungstemperatur: –20 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wind- und Regenmelder WRM/2 24V
Wind- und Regenmelder WRM/2 24V – Wetterüberwachung für RWA- und Lüftungssysteme
Der WRM/2 kombiniert Wind- und Regenüberwachung für den Einsatz an 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Dank beheizter Sensorfläche und integrierter Auswertelektronik erkennt das System Niederschlag und Wind zuverlässig. Windimpulse können separat weitergeleitet werden. Lieferung inklusive Montagewinkel.
Merkmale:
Kombinierter Wind- und Regensensor
Beheizte, außentemperaturabhängige Sensorfläche
Separater Ausgang für Windimpulse
Geeignet für 24 V DC & 230 V AC Zentralen
Inklusive Montagewinkel
Technische Daten:
Versorgungsspannung: 20–30 V DC / 20–28 V AC
Stromaufnahme: max. 110 mA (Standby ca. 33 mA)
Ausgang: potenzialfreier Wechselkontakt (30 V / 1 A)
Anschlüsse: max. 2,5 mm²
Temperaturbereich: –20 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wahlschalter Hand/Automatik WHA-14/UP
Ausführung:
Unterputz
Wahlschalter WHA-14
Der Wahlschalter WHA-14/UP von Kingspan STG dient zur Umschaltung zwischen
Temperaturautomatik und Handbetrieb in Lüftungssystemen. Die Unter-Ausführung eignet sich ideal
für die Nachrüstung oder den Einsatz in sichtbaren Bereichen von Gebäuden.
Technische Daten
Erforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Betriebsspannung: 24 V DC und 230 V AC
Abmessungen: 81 x 81 x 25 mm (H × B × T)
Farbe: Reinweiß
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wahlschalter Hand/Automatik WHA-14/AP
Ausführung:
Aufputz
Wahlschalter WHA-14
Der Wahlschalter WHA-14/UP von Kingspan STG dient zur Umschaltung zwischen
Temperaturautomatik und Handbetrieb in Lüftungssystemen. Die Auf-Ausführung eignet sich ideal
für die Nachrüstung oder den Einsatz in sichtbaren Bereichen von Gebäuden.
Technische Daten
Erforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Betriebsspannung: 24 V DC und 230 V AC
Abmessungen: 81 x 81 x 51 mm (H × B × T)
Farbe: Reinweiß
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

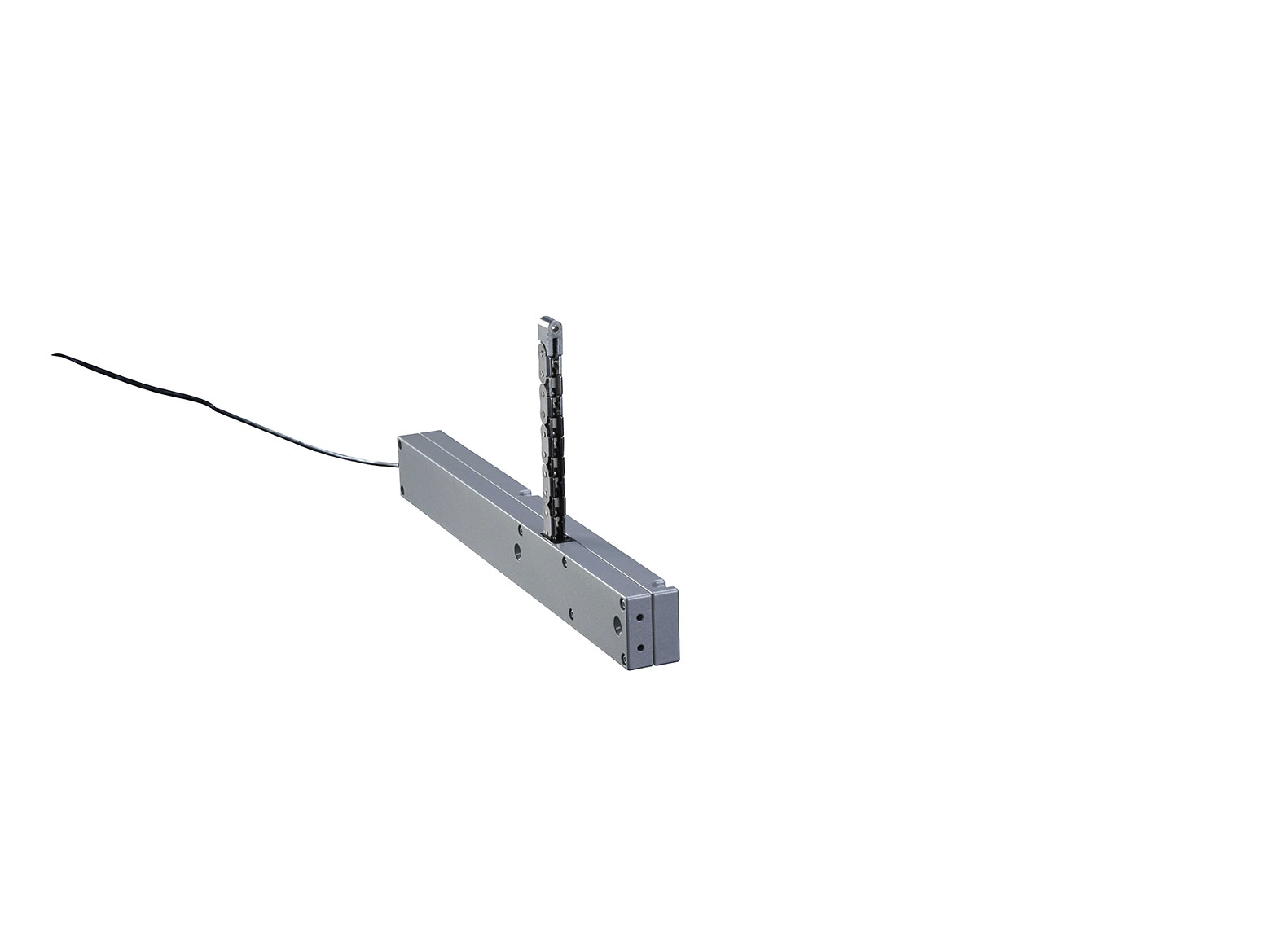

LM/2/500-200N/S/RWA
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Kettenantrieb LM/2 24 V – Kompakter Fensterantrieb für Lüftung & RWADer Kettenantrieb eignet sich besonders für Anwendungen, bei denen kein Schwenkbereich erforderlich ist – dadurch ist die Montage auch in engen oder schwer zugänglichen Bereichen problemlos möglich. Dank seiner kompakten Bauform und flexiblen Befestigungsmöglichkeiten lässt sich der Antrieb variabel in unterschiedlichste Fenster- und Lüftungssysteme einsetzen.
Technische Daten
Ausführung
LM/2/350-150N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,5 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
150 N
80 N
Zugkraft
max. 200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 10 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
3 x 0,75 mm², Länge ca. 3 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/EasyDrive/2/500-200N/S
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Kettenantrieb LM EasyDrive/2 – Intelligente Lösung für Lüftung & RWA
Besondere Merkmale:
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
LM/2/350-200N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,55 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-350 mm(einstellbar)
21-500 mm(einstellbar)
Druckkraft
(einstellbar)200 N
(einstellbar)80 N
Zugkraft
max. 200 N (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s (einstellbar)
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
6-polig,Anschlusskabel nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
