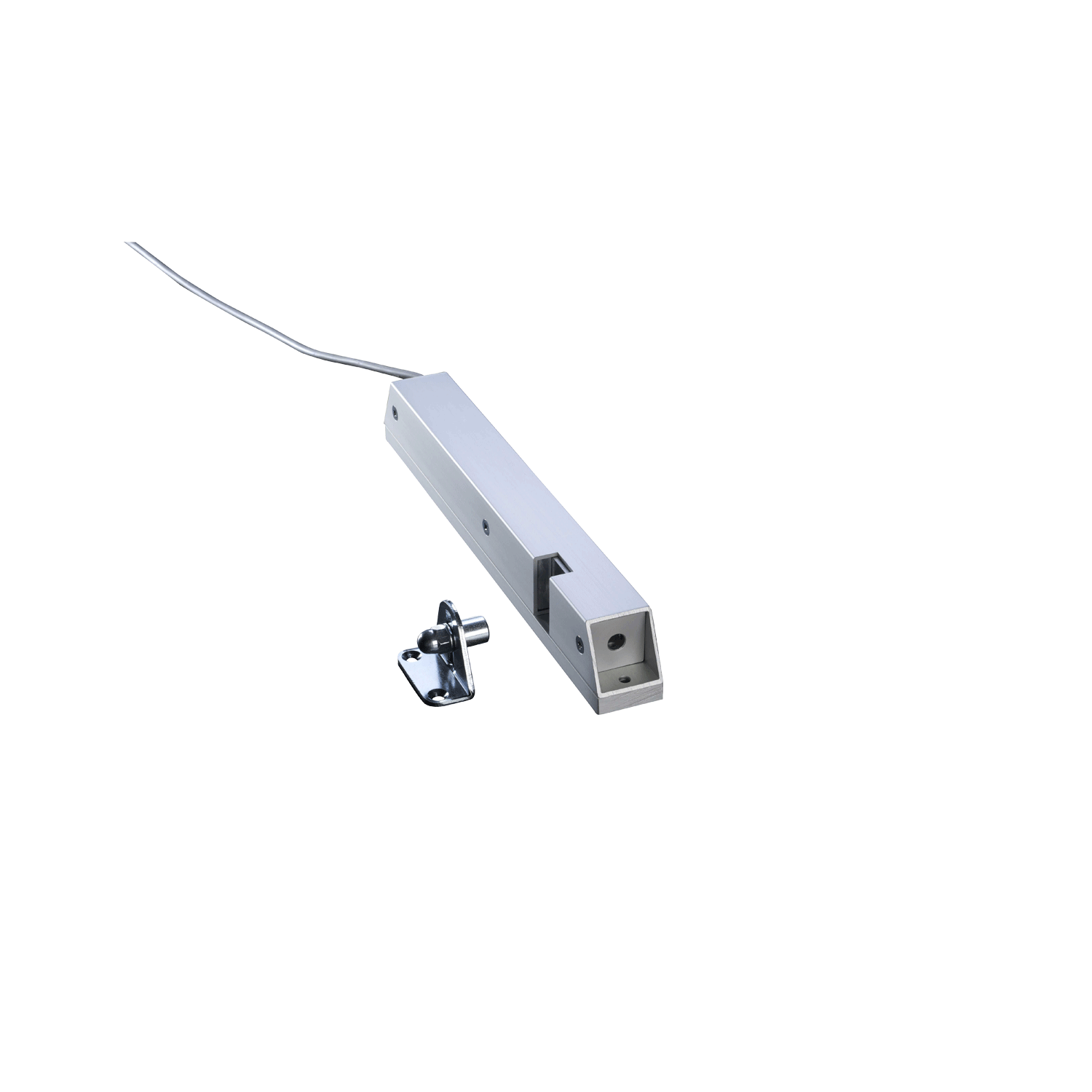

Zur motorischen Verriegelung an Kipp-, Dreh- und SchwingfensternDie elektromotorische Zusatzverriegelung wird in Verbindung mit Linearantrieben und Folgesteuerung an großen Flügeln ohne eigenen Beschlag eingesetzt. Mit ihrer Hilfe erhält man einen zusätzlichen Verriegelungspunkt und stellt bei großen Flügeln einen ausreichenden Dichtschluss sicher. Durch eine zusätzliche mechanische Zweitverriegelung ZWV können auf einer Flügelseite zwei zusätzliche Verriegelungspunkte erzeugt werden. Technische Daten Ausführung ZUV2/EV1 Elektrische Eigenschaften Nennspannung 24 V DC (-10 % /+20 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 0,65 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge abgestimmt auf Bolzenverschluss Druckkraft 500 N Zugkraft 500 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 303 x 37 x 35 mm Elektrischer Anschluss Anschluss 2 x 0,5 mm², Kabellänge ca. 2,5 m Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +65 °C Schutzart IP 54 nach DIN 40050 / EN 60529 Hinweis: Um die ZUV2 verwenden zu können, ist eine Folgesteuerung erforderlich.Zubehör wie Montageplatte und ZWV bitte separat bestellen. In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
