Lüftungstaster LT 25/AP
Produktnummer:
95220200
Marke:
Kingspan STG GmbH
Produktinformationen für "Lüftungstaster LT 25/AP"
Kompakte Bedienlösung für natürliche Lüftung
Der LT 25 ermöglicht die einfache manuelle Öffnung und Schließung von Fenstern, Lichtkuppeln oder Klappen. Über die beiden Tasten („AUF“ und „ZU“) können die angeschlossenen Antriebe gezielt angesteuert werden.
Merkmale:
-
2-Tasten-Bedienung (AUF / ZU) mit eindeutiger Symbolik
-
Kompatibel mit Kingspan STG RWA- und Lüftungszentralen
-
Einfache Montage in handelsüblichen Unterputzdosen
-
Hohe Zuverlässigkeit bei täglicher Bedienung
-
Modernes, dezentes Gehäuse passend zu gängigen Schaltersystemen
Technische Daten:
- Erforderl. Zuleitung: 4 x 1,5 mm² inkl. PE
- Betriebsspannung: 230 V AC
- Abmessungen: AP: 70 x 80 x 55 mm
- Farbe: Grau (AP)
Verwandte Produkte
Kingspan STG GmbH
Lüftungstaster LTA 25/AP
Ausführung:
Aufputz
Lüftungstaster LTA 25 – mit Sichtanzeige "AUF"
Der LTA 25/ist ein robuster Lüftungstaster für den Einsatz mit verschiedenen RWA- und Lüftungszentralen von Kingspan STG. Er bietet eine klare Sichtanzeige „AUF“ zur schnellen Statuskontrolle und eignet sich zur Aufputzmontage. Ideal für Neubauten oder Modernisierungen.
Vorteile & Merkmale:
Einfache Bedienung für manuelle Lüftung
Sichtanzeige „AUF“ zur Statuskontrolle
Kompatibel mit vielen Kingspan STG-Zentralen
Robustes Design für den Einsatz in öffentlichen und gewerblichen Bereichen
Bis zu 10 Taster parallel schaltbar
Technische Daten:
Zuleitung: 2 x 2 x 0,8 mm²
Maße Aufputz: 81 x 81 x 51 mm
Statusanzeige: „AUF“
Parallelbetrieb: max. 10 Taster
Kompatibel mit: TRZ Plus 2A, Comfort, Kompaktzentralen 4A/8A, MZ2, MZ3, EasyConnect+
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

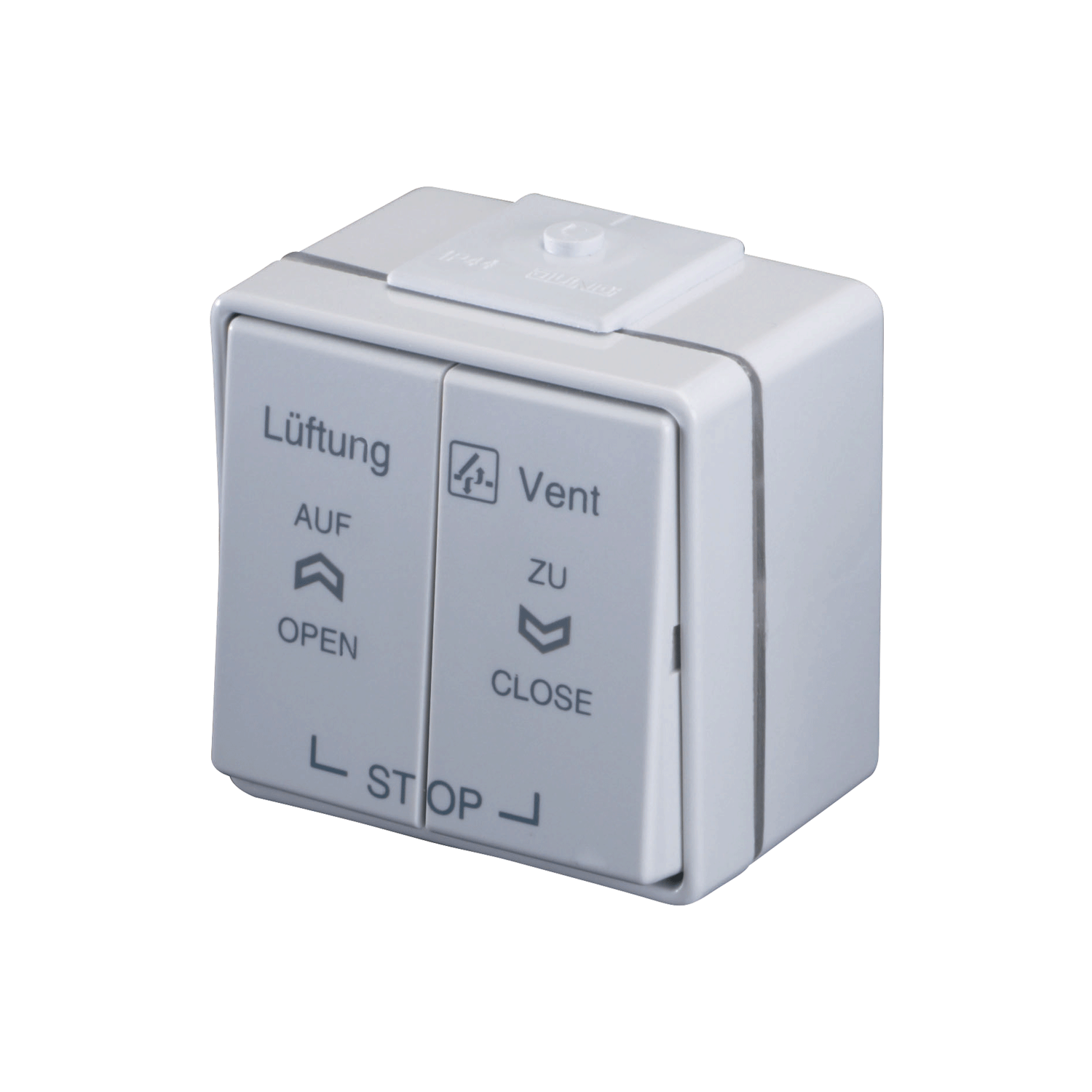

Lüftungstaster LTA 11/AP
Ausführung:
Aufputz
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm²
Abmessungen: AP: 84 x 84 x 53 mmBetriebsspannung: 24 V DC oder 230 V AC
Einsetzbar für Steuerzentralen Treppenraumzentale TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentrale 4 A bzw. 8 A,
EasyConnect+ und Modulzentralen MZ2 + MZ3
Hinweis: Maximal 10 Lüftungstaster parallel schaltbar.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Schlüssel-Lüftungstaster LTA 12/AP
Ausführung:
Aufputz
Für die manuelle Lüftung AUF und ZU mittels
Schlüssel. Zum Einsatz eines Profilhalbzylinders
nach DIN 18 252 (Profilhalbzylinder SZ10 bitte separat
bestellen).
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Kontakte: 2 x Um mit MittelstellungBetriebsspannung: 24 V DC oder 230 V AC
Abmessungen: 81 x 81 x 16 mm (H x B x T)Farbe: Reinweiß
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungstaster LTA 13/AP
Lüftungstaster LTA 13/AP für die manuelle Lüftung AUF und ZU mittels Schlüssel. Zum Einsatz eines Profilhalbzylinders nach DIN 18 252 (Profilhalbzylinder SZ10 bitte separat bestellen)
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Kontakte: 2 x Um mit Mittelstellung
Abmessungen: 90 x 70 x 65 mm (H x B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungstaster LT 25/UP
Ausführung:
Unterputz
Kompakte Bedienlösung für natürliche Lüftung
Der LT 25 ermöglicht die einfache manuelle Öffnung und Schließung von Fenstern, Lichtkuppeln oder Klappen. Über die beiden Tasten („AUF“ und „ZU“) können die angeschlossenen Antriebe gezielt angesteuert werden.
Merkmale:
2-Tasten-Bedienung (AUF / ZU) mit eindeutiger Symbolik
Kompatibel mit Kingspan STG RWA- und Lüftungszentralen
Einfache Montage in handelsüblichen Unterputzdosen
Wartungsfreies Design – keine beweglichen Teile im Inneren
Hohe Zuverlässigkeit bei täglicher Bedienung
Modernes, dezentes Gehäuse passend zu gängigen Schaltersystemen
Technische Daten:
Erforderl. Zuleitung: 4 x 1,5 mm² inkl. PE
Betriebsspannung: 230 V AC
Abmessungen: UP: 81 x 81 x 16 mm
Farbe: Reinweiß (UP)
Für Preise hier Anmelden/Registrieren
Zubehör
Kingspan STG GmbH
Profilhalbzylinder SZ10
Der Profilhalbzylinder SZ10 von Kingspan STG ist ein hochwertiger Zylinder nach DIN 18 252, speziell für den Einsatz in den Schlüssel-Lüftungstaster LTA 12 und LTA 13/AP.Technische Daten
Profil-Halbzylinder nach DIN 18 252
Mit drei Schlüsseln, gleichschließend
Für Preise hier Anmelden/Registrieren
Kombinieren Sie mit
Kingspan STG GmbH
Vorschaltnetzteil VNT 2,5A
Vorteile / Merkmale
Steuerung per Tastbetrieb AUF/ZU-Befehle über externen 230 V AC Lüftungstaster
Kaskadierungsmöglichkeiten von mehreren Netzteilen mit Bedienung über einen oder mehrere Lüftungstaster
Eingebaute Sicherung der Primärspannung 230 V AC
Zustands- und Fehleranzeige über mehrfarbige LED
Einsatzbereiche
Anschluss von 24 V Antrieben an 230 V Versorgung
Material
Kunststoffgehäuse für Aufputz-Montage, Grau
Technische Daten
Netzversorgungsspannung: 95 – 265 V AC, 50/60 Hz
Spannung: 24 V DC (Nenn) (±10 %)
Zulässige Welligkeit der Nennspannung: < 5 %
Strom (nenn): max. 2,5 A
Einschaltdauer: ED 30 (10 min)
Maße (H x B x T): 94 x 130 x 81 mm
Umgebungstemperatur: –5 °C bis +40 °C
Schutzart: IP 54
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Vorschaltnetzteil VNT/2 10A
Vorteile / Merkmale
Steuerung per Tastbetrieb AUF/ZU über externen 230 V AC Lüftungstaster
Kaskadierung von mehreren Netzteilen mit Bedienung über einen oder mehrere Lüftungstaster
Eingebaute Sicherung der Primärspannung 230 V AC
Zustands- und Fehleranzeige über mehrfarbige LED
Einsatzbereiche:
Anschluss von 24 V Antrieben an 230 V Versorgung
Material
Kunststoffgehäuse für Aufputz-Montage, Grau
Technische Daten
Netzversorgungsspannung: 230 V AC (Nenn) (±10 %)
Spannung: 27,5 V (Nenn)
Zulässige Welligkeit der Nennspannung: < 2 %
Strom (nenn): max. 10 A
Einschaltdauer: ED 30 (10 min)
Maße (H x B x T): 175 x 250 x 75 mm
Umgebungstemperatur: 0 °C bis 50 °C
Schutzart: IP 54
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan | STG GmbH
Wind- und Regenmeldezentrale WRZ 10M-1G
Wind- und Regenmeldezentrale zur Ansteuerung von max. 10 Lüftungsantrieben 230 V in einer LüftungsgruppeMerkmale:
Anschluss für bis zu zwei Wind- / Regenmelder WRM/2 24V oder einen Regenmelder RM/2 24V
Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in
Verbindung mit 230 V AC Antrieben nach einer Wind-/ Regenmeldung
4 potenzialfreie Relaiskontakte zur Vervielfachung und Weiterleitung eines Wind-/Regensignals
Anschluss von bis zu 10 Antrieben in einer Gruppe
Zeitabhängige Weiterleitung des Wind-/Regensignals. Konfigurierbar über DIP-Schalter
Zeitabhängige Versorgung des Antriebsausganges "ZU" (Lüftungsfreigabe trotz Wind-/Regensignal). Konfigurierbar über DIP-Schalter
Kaskadierung mehrerer WRZ 10M-1G zur Signalvervielfältigung möglich
Statusmeldungen über optische Anzeige
Anschlussmöglichkeiten:
1 x Wind-/Regenmelder WRM/2 24 V oder 1 x RM/2 24 V
Max. 10 Lüftungsantriebe 230 V AC z. B. Typ M3 oder 970
4 potenzialfreie Relaiskontakte zur Weiterleitung eines Wind-/Regensignals
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wind- und Regenmeldezentrale WRZ 40M/4G mit Hand-/Automatik-Wahlschalter
Ausführung:
mit Schalter
Wind- und Regenmeldezentrale WRZ 40M-1G
Zur Ansteuerung von 230V AC Lüftungsantrieben und Wind-/Regenmelder.Merkmale:
Steuerung von bis zu 40 Lüftungsantrieben (230 V) in einer Lüftungsgruppe
Anschlussmöglichkeit für zwei Wind-/Regenmelder WRM/2 (24 V) oder einen Regenmelder RM/2 (24 V)
Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln bei Wind- oder Regenmeldung
Zeitabhängige Weiterleitung des Wind-/Regensignals (einstellbar via DIP-Schalter)
Zeitverzögerte Versorgung des Ausgangs „ZU“ für Lüftungsfreigabe trotz aktiven Wettersignals (per DIP-Schalter einstellbar)
Kaskadierung mehrerer WRZ 40M-1G (max. 4 Stück)
Optische Statusmeldungen über integrierte LED-Anzeigen
Anschlussmöglichkeiten:
1× Wind-/Regenmelder WRM/2 (24 V) oder 1× Regenmelder RM/2 (24 V)
Bis zu 10 Lüftungsantriebe 230 V AC (z. B. Typ M3)
4× potenzialfreie Relaisausgänge zur Weiterleitung des Wind-/Regensignals
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wind- und Regenmeldezentrale WRZ 40M-4G ohne Hand-/Automatik-Wahlschalter
Ausführung:
ohne Schalter
Wind- und Regenmeldezentrale WRZ 40M-1G
Zur Ansteuerung von 230V AC Lüftungsantrieben und Wind-/Regenmelder.Merkmale:
Steuerung von bis zu 40 Lüftungsantrieben (230 V) in einer Lüftungsgruppe
Anschlussmöglichkeit für zwei Wind-/Regenmelder WRM/2 (24 V) oder einen Regenmelder RM/2 (24 V)
Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln bei Wind- oder Regenmeldung
Zeitabhängige Weiterleitung des Wind-/Regensignals (einstellbar via DIP-Schalter)
Zeitverzögerte Versorgung des Ausgangs „ZU“ für Lüftungsfreigabe trotz aktiven Wettersignals (per DIP-Schalter einstellbar)
Kaskadierung mehrerer WRZ 40M-1G (max. 4 Stück)
Optische Statusmeldungen über integrierte LED-Anzeigen
Anschlussmöglichkeiten:
1× Wind-/Regenmelder WRM/2 (24 V) oder 1× Regenmelder RM/2 (24 V)
Bis zu 10 Lüftungsantriebe 230 V AC (z. B. Typ M3)
4× potenzialfreie Relaisausgänge zur Weiterleitung des Wind-/Regensignals
Für Preise hier Anmelden/Registrieren
