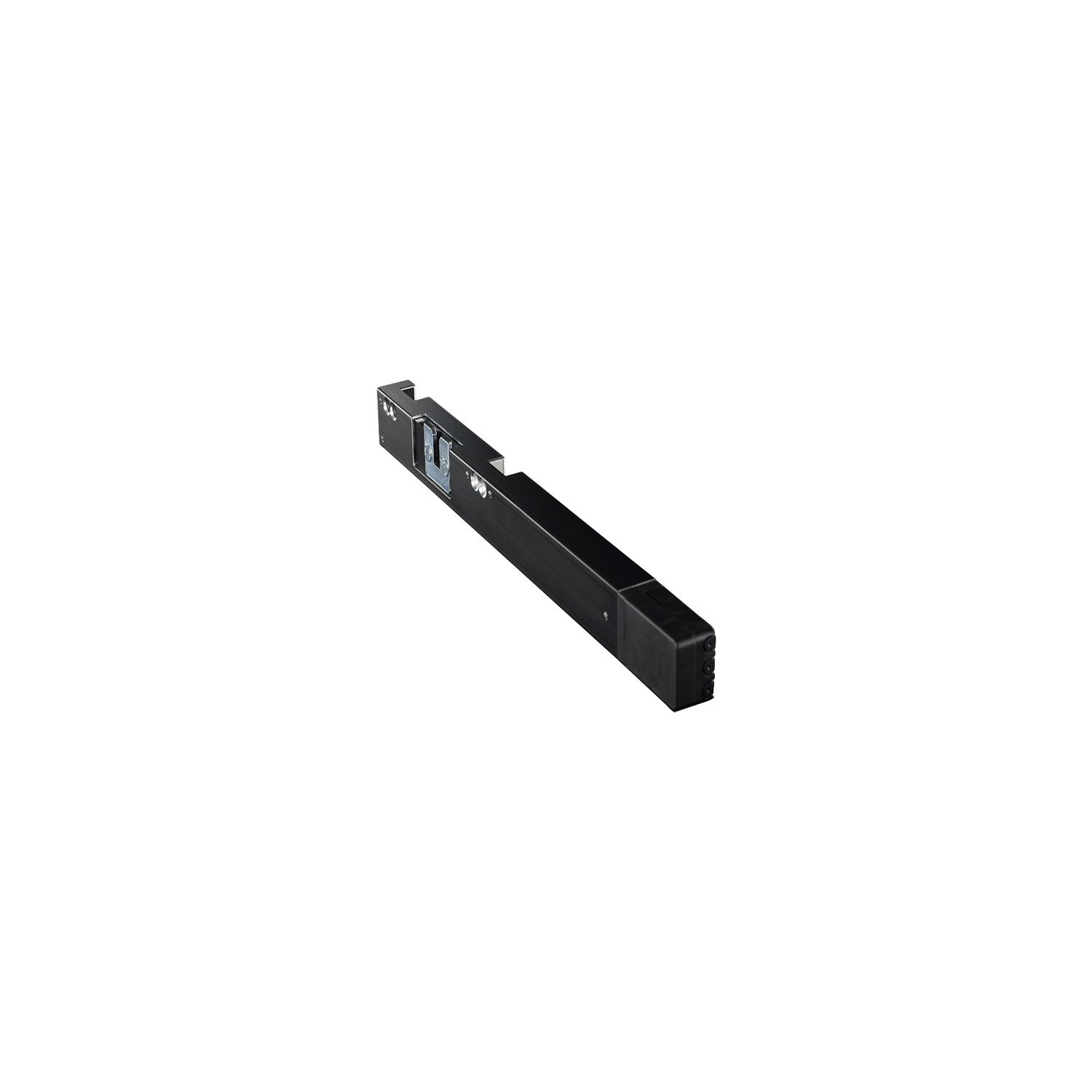

Riegelmotor zur Ent- und Verriegelung von Fenstern über den Beschlag für die profilintegrierte Montage Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelmotor greift mit einem Mitnehmer auf den Fensterbeschlag zu und und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Vorteile/Markmale: Extrem kompaktes Gehäuse für die profilintegrierte Montage Merkmale Baugröße und Befestigung perfekt abgestimmt auf CDi-Kettenantriebe Der RM mini ist kompatibel mit den Kettenantrieben der Serien LM/2, EM/2, CM und FM (mit Meldekontakt) Automatisches Abschalten durch eingebaute Endschalter und integrierte Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe Betätigungskraft 600 N Optional Betrieb von zwei RM mini im Tandembetrieb in einem Fenster möglich Einsatzbereiche: Motorische Betätigung von Fensterbeschlägen in Kombination mit Kettenantrieben Material: Gehäuse: Aluminium/ABSFarbe: Schwarz Technische Daten: Elektrische EigenschaftenNennspannung: 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung: 2 VssNennstrom: 0,6A bei 600 N Abschaltung: integrierte Endschalter AUF/ZU, mit zusätzlichem elektronischen ÜberlastschutzSchutzklasse: IIIMechanische EigenschaftenHublänge: ca. 18 mmDruckkraft: 600 NZugkraft: 600 NZuhaltekraft: max. 2000 NLaufgeschwindigkeit: ca. 2,5 mm/sEinschaltdauer: ED 30 (10 min)Lebensdauer: > 10.000 ZyklenMaße: (L x B x H) 368 x 35 x 25 mmElektrischer AnschlussAnschluss: 8-polige Steck-SchraubklemmeEinbau und UmgebungsbedingungenUmgebungstemperatur: -10 °C bis +60 °CSchutzart: IP 20

Besondere Merkmale Speziell zur Kombination mit EasyDrive/2 Kettenantrieben EasyDrive/2 Elektronik mit eingebauter Lastabschaltung und Abschaltung über Endschalter Technische Daten Ausführung RM mini/EasyDrive/2 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,6 A Abschaltung integrierte, Endschalter Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 600 N Zugkraft 600 N Zuhaltekraft max. 2000 N Laufgeschwindigkeit 2,5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 368 x 25 x 35 mm Elektrischer Anschluss Anschluss 8-polige Steck-Schraubklemme Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +60 °C Schutzart IP 20      In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
