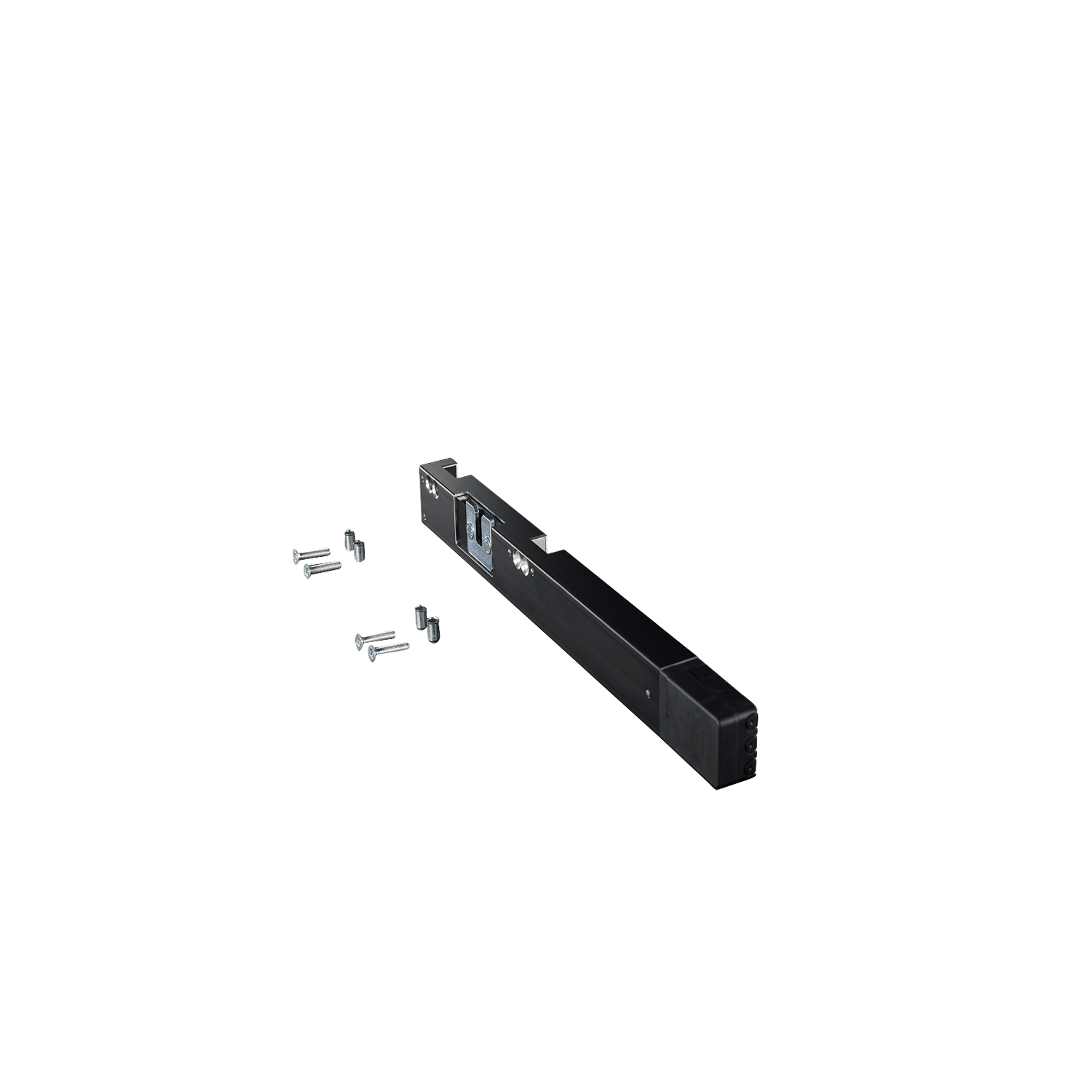

Riegelantrieb RM mini

Produktnummer: 13369000000

Marke: Kingspan STG GmbH

Für Preise hier Anmelden/Registrieren

Produktnummer: 13369000000

Produktinformationen für "Riegelantrieb RM mini"

Riegelmotor zur Ent- und Verriegelung von Fenstern über den Beschlag für die profilintegrierte Montage

Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelmotor greift mit einem Mitnehmer auf den Fensterbeschlag zu und und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.

Vorteile

Extrem kompaktes Gehäuse für die profilintegrierte Montage
Baugröße und Befestigung perfekt abgestimmt auf CDi-Kettenantriebe
Automatisches Abschalten durch eingebaute Endschalter und integrierte Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe
Betätigungskraft 600 N
Optional Betrieb von zwei RM mini im Tandembetrieb in einem Fenster möglich

Material

Gehäuse: Aluminium/ABS Farbe: Schwarz

Einsatzbereich

Zur motorischen Verriegelung von Fensterbeschlägen in Kombination mit Kettenantrieben

Besondere Merkmale

Kompatibel mit den Kettenantrieben CDi und LM/2
sehr kleiner Verriegelungsantrieb

Technische Daten
Ausführung	RM mini
Elektrische Eigenschaften
Nennspannung	24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung	2 Vss
Nennstrom	0,6 A bei 600 N
Abschaltung	integrierte Endschalter AUF/ZU, mit zusätzlichem elektronischen Überlastschutz
Schutzklasse	III
Mechanische Eigenschaften
Hublänge, ca.	18 mm
Druckkraft	600 N
Zugkraft	600 N
Zuhaltekraft	max. 2000 N
Laufgeschwindigkeit	ca. 2,5 mm/s
Einschaltdauer	ED 30 (10 min)
Lebensdauer	> 10.000 Zyklen
Maße (L x B x H)	368 x 35 x 25 mm
Elektrischer Anschluss
Anschluss	8-polige Steck-Schraubklemme
Einbau und Umgebungsbedingungen
Umgebungstemperatur	–10 °C bis +60 °C
Schutzart	IP 20

Hinweis: Mitnehmer und Anschlussleitung bitte separat bestellen

In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Zubehör

CDi-Kabelkit von Kingspan STG – vorkonfektioniertes Kabelset mit schwarzer Silikonleitung, je nach Anwendung 3- oder 6-adrig, zum Anschluss und zur Verbindung von CDi-Kettenantrieben.

Kingspan STG GmbH

Zubehör CDi-Kabelkit 2 für Kettenantrieb CDi Single mit Riegelantrieb RM mini

Ausführung Cdi Kabelkits: Kabelkit 2 CDi Single mit RM mini

Vorkonfektionierte Kabelsets zum Anschluss und Verbinden Silikonleitung, je nach Anwendung 3- oder 6-adrig Farbe: Schwarz (SW)

Für Preise hier Anmelden/Registrieren

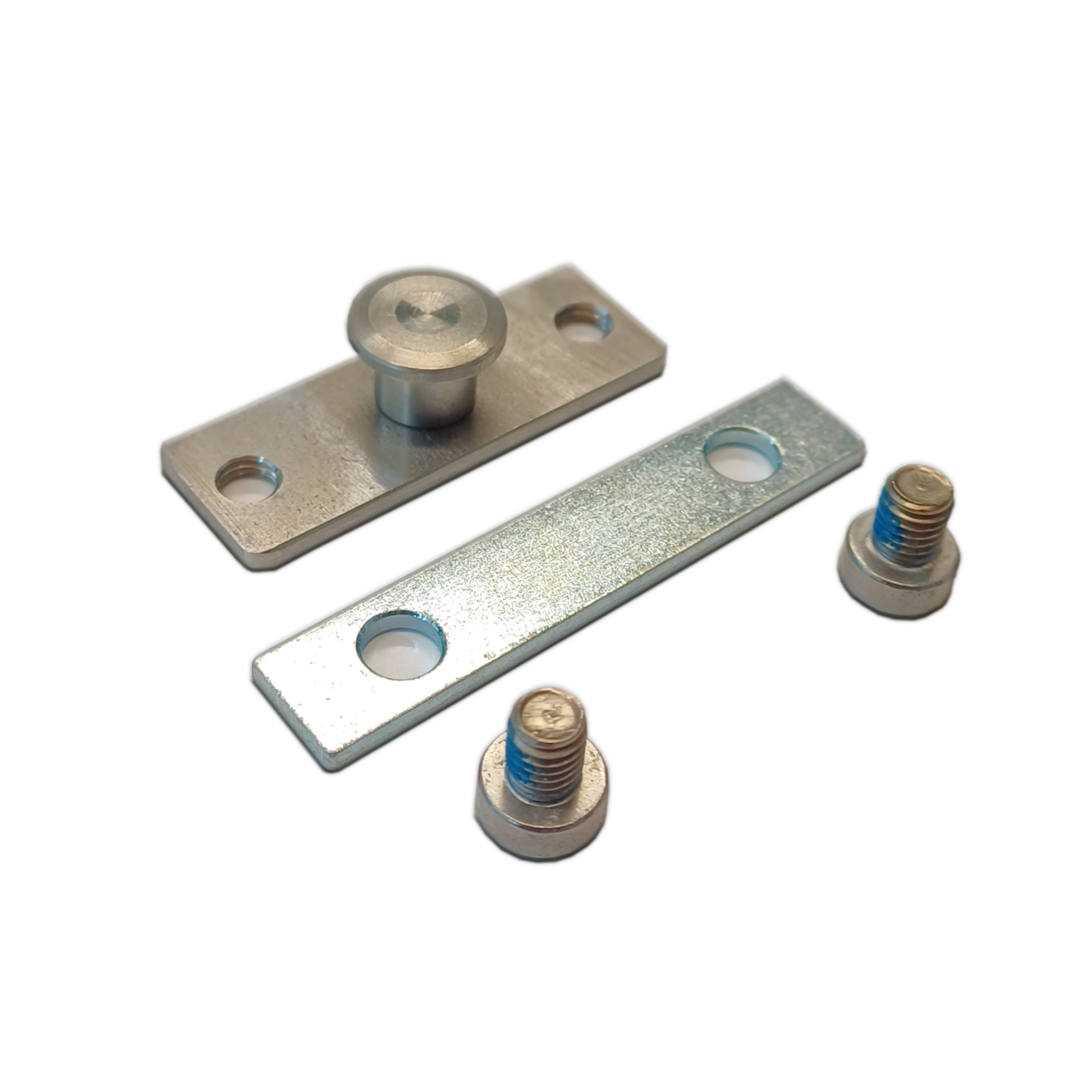

Pilzkopf-Zubehör für RM mini – Befestigungselement für Riegelmotor auf Alu-Beschlag, inkl. Trägerplatte und Sechskantschrauben
