EasyConnect+ BusCard

24 V DC Kompaktzentrale – EasyConnect+ Kompaktzentrale mit hoher Stromabgabe von bis zu 20 A und der Möglichkeit zur Vernetzung von bis zu 26 EasyConnect+ Einheiten. Universell einsetzbar mit zwei getrennten Kanälen. Jedem der zwei Motorkreise kann man bis zu vier voneinander unabhängige RWA- oder Lüftungsbereiche zuweisen. So lassen sich komplexe Anlagen mit bis zu 4 RWA-Bereichen und insgesamt 520 A (verteilt auf 26 EasyConnect+) realisieren. Der dezentrale Aufbau größerer RWA-Anlagen reduziert den Verkabelungsaufwand erheblich und spart so Kosten und Ressourcen. Merkmale Zwei RWA-Gruppen (RG) und zwei Lüftungsgruppen (LG), getrennt oder gemeinsam nutzbar Zwei Antriebslinien für 24 V DC Antriebe, max. 16 A je Linie, gesamt max. 20 A Zwei Anschlüsse für RWA-Taster (je max. 10 Stück) Zwei Anschlüsse für Rauchmelder (je bis zu 20 Stück) Zwei Anschlüsse für Brandmeldeanlagen (BMA) Zwei Anschlüsse für Lüftungstaster (je max. 10 Stück) Anschlussmöglichkeit für Wind-/Regenmelder Drei konfigurierbare potenzialfreie Relaisausgänge (Standard: Störung, Auslösung, Wetter) Separater Spannungsausgang: 27 V DC / 4 A (10 s) Integrierte 230 V AC / 24 V DC Stromversorgung mit Akkus, Halter und Ladeteil für 72 Stunden Betriebsbereitschaft Überwachung aller Leitungen, Antriebe, Netz- und Akkuspannung Grundfunktionen über DIP-Schalter konfigurierbar 6 LEDs in der Tür: Betrieb, Auslösung, Störung, Bus, Wartung, Netz Zwei Kanäle, getrennt oder gekoppelt nutzbar Motorkreisüberwachung in Zwei- oder Drei-Draht-Technik (Kurzschluss, Erdschluss, Unterbrechung) Richtungstrennung der Ausgänge für AUF/ZU möglich Einstellbare Polwendezeiten Hubbegrenzung je Ausgang konfigurierbar Lüftungstaster mit Positionsvorgabe (0–100 %, zeitbasiert) Einmalig konfigurierbarer Hub für überschlagende Lichtkuppeln Netzwerkfähigkeit durch BusCard (zur Vernetzung mehrerer Zentralen) Weitere Merkmale 6 Frontplattenanzeigen (Betrieb, Auslösung, Störung, Wartung, 230 V, Bus) Konfiguration auch ohne PC-Tool über DIP-Schalter möglich (z. B. Lüftungshubbegrenzung, Totmannbetrieb, BMA-Reset-Funktion) Erweiterte Konfigurationsmöglichkeiten über Service-Port mit optionaler PC-Software Notstromfunktion für 72 Stunden durch Akkuunterstützung Überwachungsfunktionen Leitungsüberwachung für Melderkreise (autom. Melder, BMA, RWA-Taster) Leitungsüberwachung der Motorkreise in 2- oder 3-Draht-Technik (Kurzschluss, Erdschluss, Unterbrechung) Netz- und Akkuüberwachung Störungsanzeigen im Gerät und an den RWA-Tastern Störmeldungsweiterleitung über Relais (Wechslerkontakte) Fehleranzeige über interne 7-Segmentanzeige Bus-Netzwerküberwachung

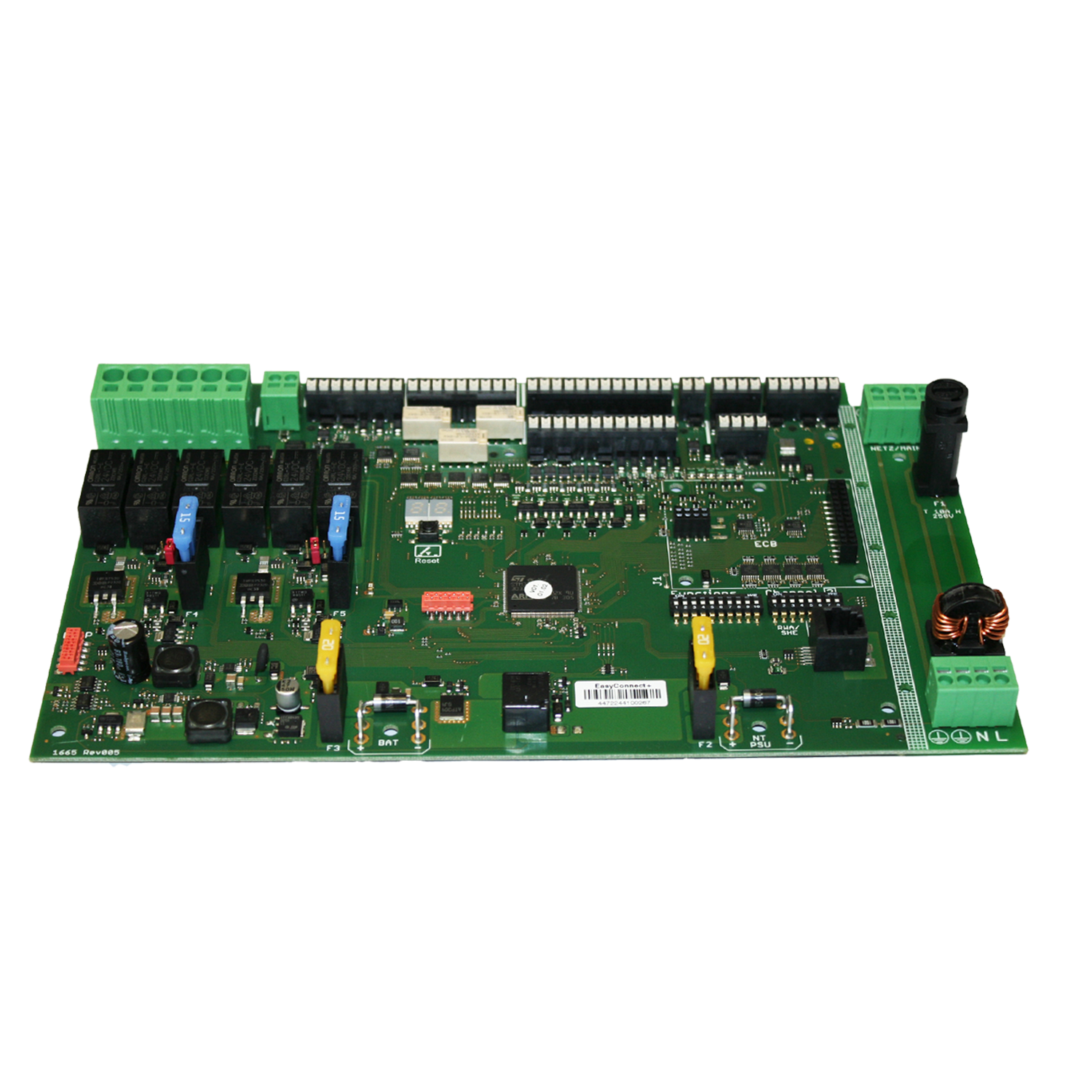

Austauschplatine für die Kompaktzentrale EasyConnect+ Eigenschaften: 2 Antriebslinien für 24 V DC Antriebe (Kanal 1 + 2). Maximale Stromabgabe 16 A pro Antriebslinie. Gesamtstromabgabe 20 A für beide Antriebslinien zusammen.2 RWA- und Lüftungskanäle (Kanal 1 + 2), getrennt oder zusammengeschaltet verwendbar. 2 Anschlusseingänge für RWA-Taster (bis zu 10 Stück pro Anschluss), Rauchmelder (bis zu 20 Stück pro Anschluss), Brandmeldeanlage (BMA) und Lüftungstaster (bis zu 10 Stück pro Anschluss).Weitere Anschlussmöglichkeiten für: - Wind- / Regenmelder - 3 x konfigurierbare potentialfreie Relaisausgänge (Default: Störung | Auslösung | Wind- / Regenmeldung) - 1 x separater Spannungsausgang 27 V DC / 4 A (10 s) Mit folgenden Überwachungsfunktionen: - Leitungsüberwachung der Melderkreise (automatische Melder, RWA-Bedienstelle, BMA) - Leitungsüberwachung der Antriebskreise in 2-Draht-Technik (Kurzschluss / Unterbrechung), wahlweise auch in herkömmlicher 3-Draht-Technik. - Netz- und AkkuüberwachungEinstellung der Grundkonfigurationen über integrierte DIP-Schalter z.B.: - Lüftungshubbegrenzung, Totmannbetrieb, Lüftungsautomatik, BMA Auslösung über Schließerkontakt, Haftmagnetfunktion. 6 Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V).   Akkugestützter Funktionserhalt über 72 Stunden. Zustands- und Fehlercodeanzeige über interne 2 x 7-Segmentanzeige auf der Grundplatine. Vorbereitet für die Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen Netzwerkplatine (BusCard).      Lieferumfang: Grundträgerplatine EasyConnect+Beipack (6 x Aktive Endmodule, 2 x Aktive Motorendmodule, 2 x Akku-Anschlusskabel mit Brücke, 1 x Ersatzschlüssel) 10 x Befestigungsschrauben
