Kettenantrieb KCDXL/600-1500N/EV1/DC

Produktnummer: 13328002604
Marke: Kingspan STG GmbH

Für Preise hier Anmelden/Registrieren

Lieferzeit: Nach Verfügbarkeit

Hubweite
KCDM Funktionsmodule
Type
Produktnummer: 13328002604

Produktinformationen für "Kettenantrieb KCDXL/600-1500N/EV1/DC"

Für Lüftung

Besondere Merkmale

  • Druck- und Zugkraft bis 1500 N, besonders für den Einsatz im Dachbereich geeignet
  • Aufsteckbare Funktionsmodule für 24 V DC Lüftung
  • Ausstellweiten 600 mm
  • Einfache Montage durch mitgelieferte Bohrschablone

Konfigurationsmöglichkeiten

  • Begrenzen der Ausstellweite
  • Nullposition (Schließposition) neu suchen
  • Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)

Technische Daten

Ausführung

KCDXL/.../RWA

KCDXL/600/Lüftung/DC


Elektrische Eigenschaften

Nennspannung

24 V DC (-15 % /+25 %)

Zulässige Welligkeit der Nennspannung

2,4 Vss


Nennstrom

4,7 A

4,2 A


Abschaltung

elektronische Lastabschaltung

Schutzklasse

III


Mechanische Eigenschaften

Hublänge, ca.

KCDXL/600: 21-600 mm

Druckkraft

 1500N (siehe Kraft-Weg-Diagramm)

Zugkraft

1500 N

Zuhaltekraft

3000 N

Laufgeschwindigkeit

Lüftung: 7 mm/s
RWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)
Klemmschutz: < 5 mm/s

Einschaltdauer

ED 30 (10 min)

Lebensdauer

> 10.000 Zyklen

Maße (L x B x H)

KCDXL/600: 824 x105 x 60 mm
KCDXL/1000: 964 x 105 x 60 mm

KCDL/600:795 x 105 x 60 mm


Elektrischer Anschluss

Anschluss

2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m

Einbau und Umgebungsbedingungen

Umgebungstemperatur

–10 °C bis +75 °C

Schutzart

IP 20

Zulassungen und Nachweise

Baumuster-geprüft

 TÜV

 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Zubehör für Rahmenmontage

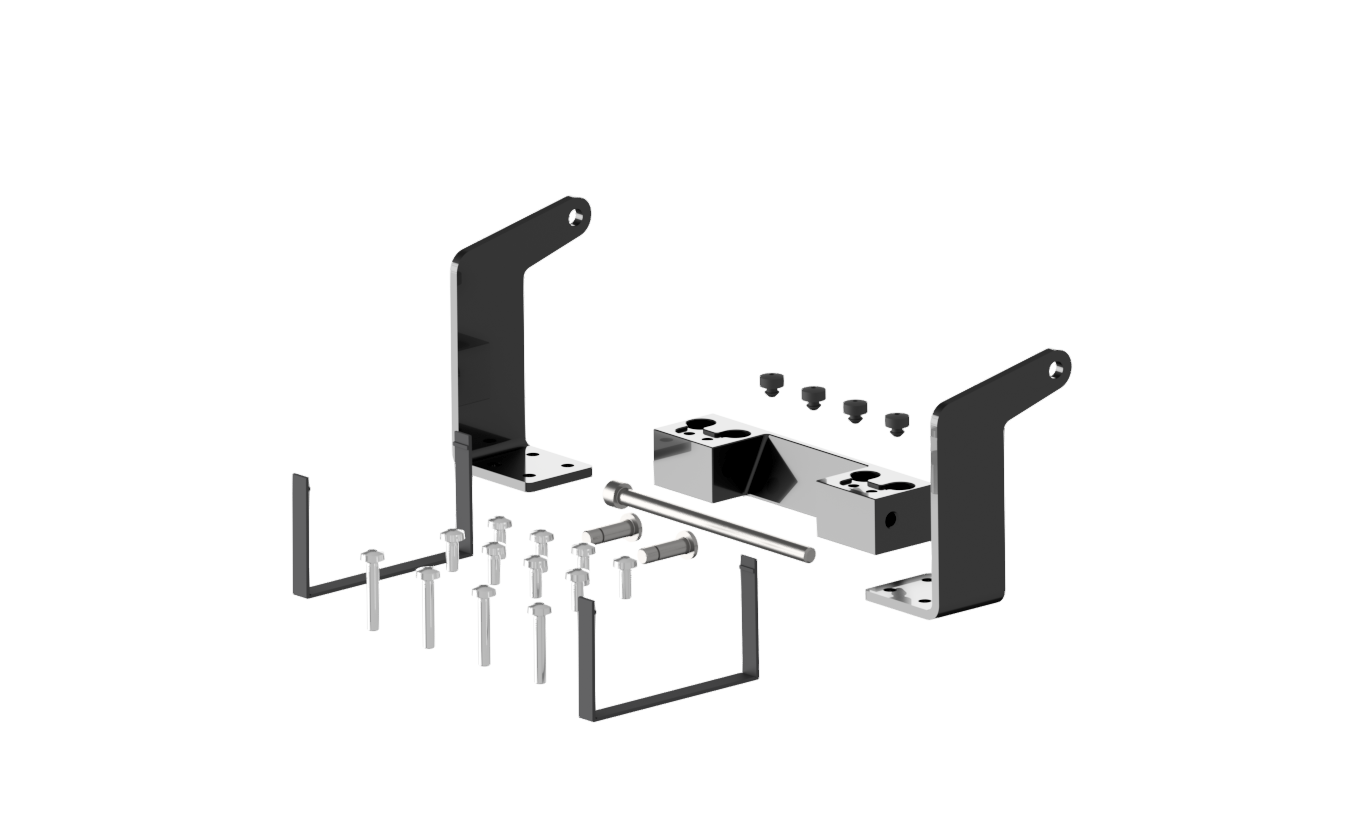

Zubehör Konsolenset KCDXL BF/OO/SW
Kingspan STG GmbH
Zubehör Konsolenset KCDXL BF/OO/SW
Ausführung: Kettenantrieb KCDXL
Für alle KCDXL Kettenantriebe  Einsatzbereich: Zur Rahmenmontage an auswärts öffnenden Kipp-, Klapp- oder DrehfensternHinweis: Bei Flügelaufschlag den Flügelbock passend unterfüttern. Bestelend aus 2 x BF Konsolen KCDXL/OO, 2 x Blendendstücke CDXL BF/OO, 1 x BF Flügelbock KCDXL/OO, 2 x Bolzen mit Kopf und Gewinde, 1 x Zylinderschraube, 8 x Linsenschrauben M6 x 16, 4 x M5 x 38 und 4 Puffer Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe Geeignet für Profilhersteller: Raico: 105D, Frame+, 75WA, nach Außen öffnend und Frame+ 100/120

Für Preise hier Anmelden/Registrieren

Zubehör für Dachfenstermontage

Zubehör Konsolenset KCDXL BF/OOR-10/SW mit 10 mm Aufschlag [Schüco AWS 50RO]
Kingspan STG GmbH
Zubehör Konsolenset KCDXL BF/OOR-10/SW mit 10 mm Aufschlag [Schüco AWS 50RO]
Ausführung: Kettenantrieb KCDXL | Konsolenset KCDXL BR/OO/: Überschlag 10 mm (Aufschlag)
Für alle KCDXL Kettenantriebe  Einsatzbereich: Für Schüco Dachfenster AWS 50 RO, Antrieb auf dem Rahmen montiert nicht mitlaufend. 2 x BF Konsolen KCDXL/OOR-10, 2 x Blendenstücke KCDXL BF/OO, 1 x Flügelbock KCDXL/OOR-AW55RO, 2 x Bolzen mit Kopf und Gewinde, 1 x Zylinderschraube M8 x 135, 10 x Linsenschrauben M6 x 16, 2 x Linsenschrauben M6 x 35 und 4 x Puffer Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe Geeignet für Profilhersteller: Schüco: AWS 50RO

Für Preise hier Anmelden/Registrieren

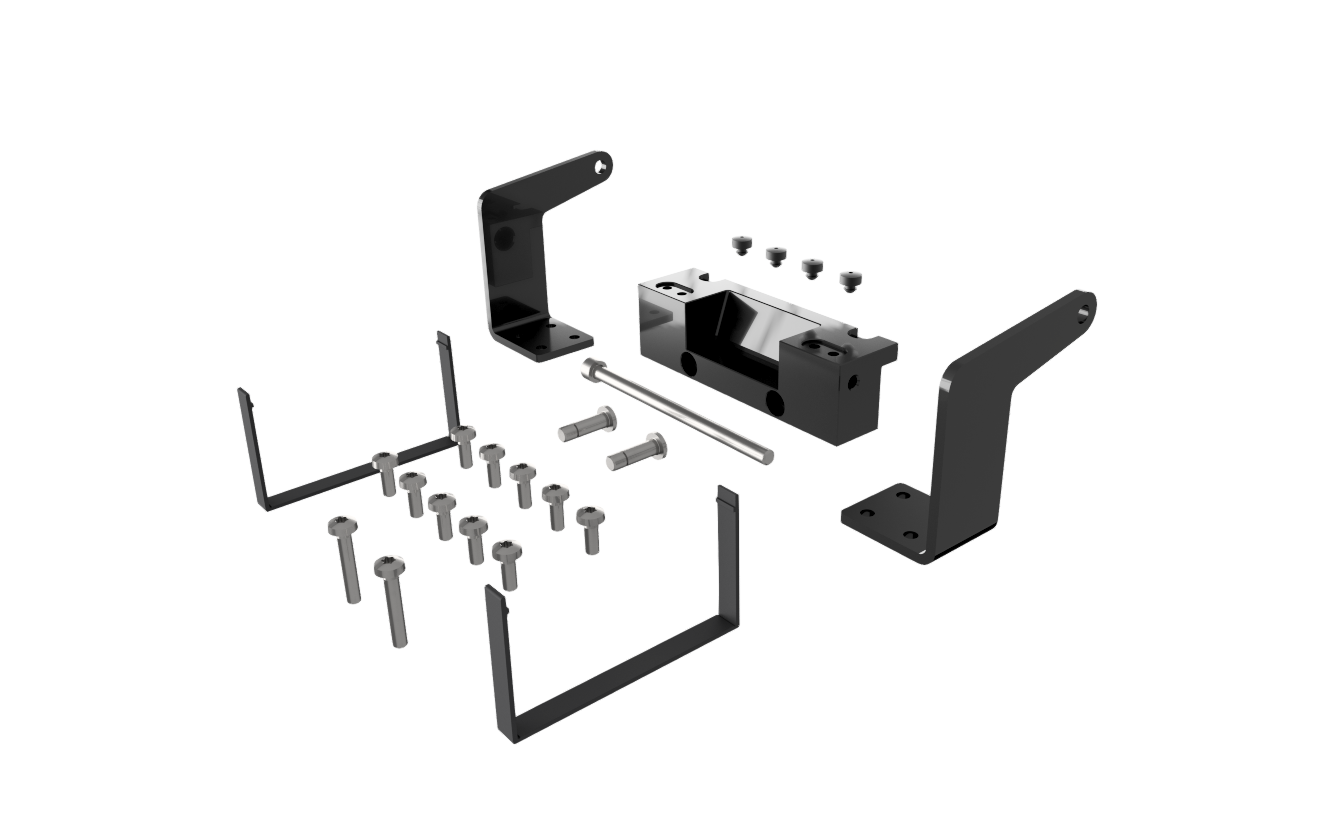

Zubehör Konsolenset KCDXL BF/OOR-0/SW [Flächenbündig]
Kingspan STG GmbH
Zubehör Konsolenset KCDXL BF/OOR-0/SW [Flächenbündig]
Ausführung: Kettenantrieb KCDXL | Konsolenset KCDXL BR/OO/: Überschlag 0 mm (Fächenbündig)
Für alle KCDXL Kettenantriebe  Einsatzbereich: Für alle nach außen öffnende Dachfenstersysteme Flächenbündig, Antrieb auf dem Rahmen montiert nicht mitlaufend. Bestehend aus 2 x BF Konsolen KCDXL OOR-0/SW, 2 x Blendenstücke KCDXL BF/OO/SW, 1 x Flügelbock KCDXL OO/SW, 2 x Bolzen mit Kopf und Gewinde, 1 x Zylinderschraube M8 x 135, 8 x Linsenschrauben M6 x 16, 2 x Linsenschrauben M6 x 35 und 4 x Puffer Farbe: Schwarz (SW) (RAL 9005), optional in RAL-Farbe Geeignet für Profilhersteller: Wicona: WitEC 50 Gutmann: GWD 070

Für Preise hier Anmelden/Registrieren

Zubehör

Vorkonfektionierte KCD-Anschlussleitung zur Verbindung von KCDM- und KCDL-Kettenantrieben. Silikonleitung, 6-adrig, Farbe Grau, erhältlich in Längen von 3 m, 5 m und 10 m. Geeignet für Lüftungs- und RWA-Anwendungen.
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 3 Meter
Ausführung: 3 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Für Preise hier Anmelden/Registrieren
Vorkonfektionierte KCD-Anschlussleitung zur Verbindung von KCDM- und KCDL-Kettenantrieben. Silikonleitung, 6-adrig, Farbe Grau, erhältlich in Längen von 3 m, 5 m und 10 m. Geeignet für Lüftungs- und RWA-Anwendungen.
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 5 Meter
Ausführung: 5 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Für Preise hier Anmelden/Registrieren
Vorkonfektionierte KCD-Anschlussleitung zur Verbindung von KCDM- und KCDL-Kettenantrieben. Silikonleitung, 6-adrig, Farbe Grau, erhältlich in Längen von 3 m, 5 m und 10 m. Geeignet für Lüftungs- und RWA-Anwendungen.
Kingspan STG GmbH
Zubehör KCD-Anschlussleitung 10 Meter
Ausführung: 10 Meter
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden von KCD-Antrieben. Für KCDM und KCDL Silikonleitung: 6-adrig Farbe: Grau

Für Preise hier Anmelden/Registrieren
