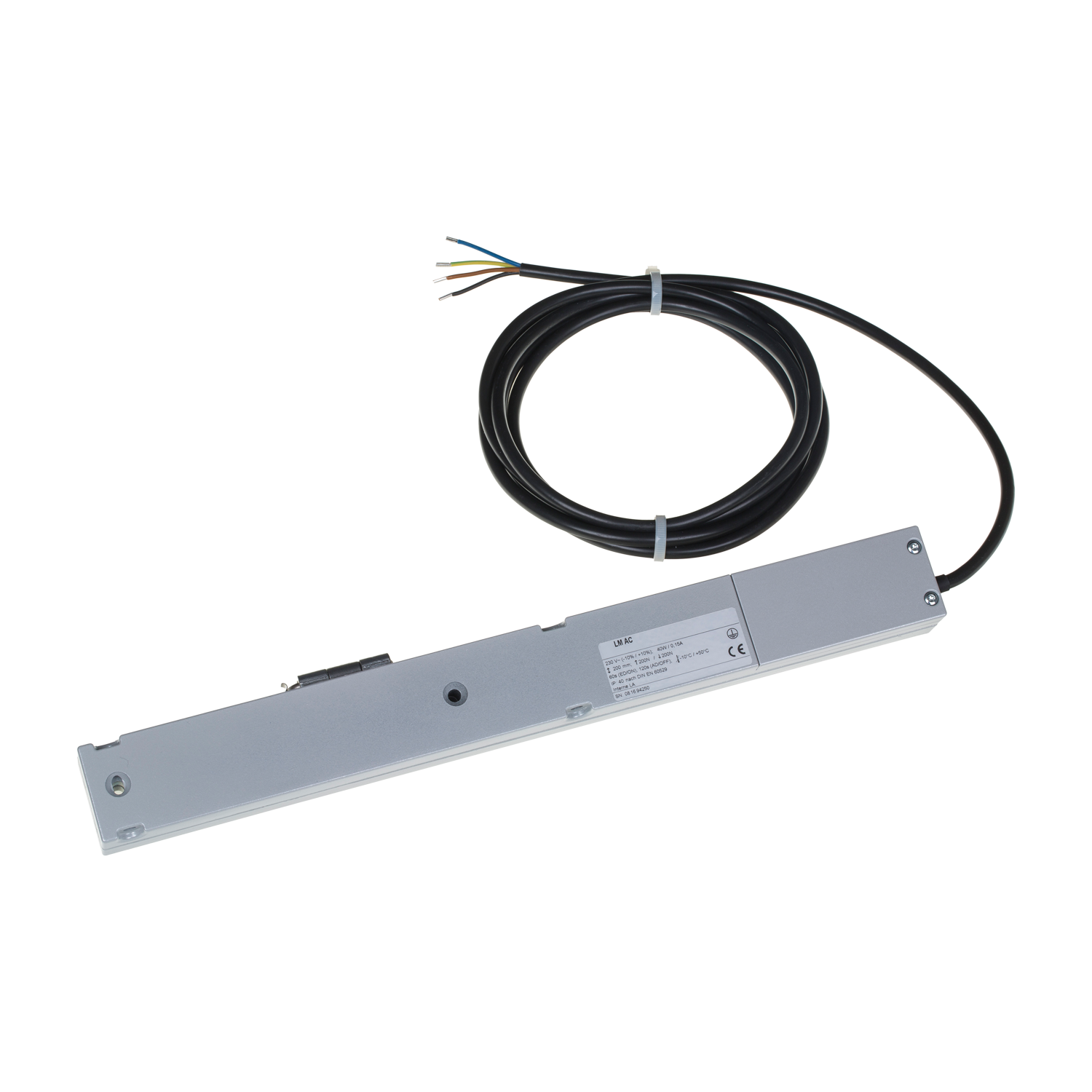

Kettenantrieb LM/500-80N/S/AC
Produktnummer:
2109063
Marke:
Kingspan STG GmbH
Produktinformationen für "Kettenantrieb LM/500-80N/S/AC"
Für die kontrollierte natürliche Lüftung
|
Technische Daten |
||
|
Ausführung |
LM/350-200N/.../AC |
LM/500-200N/.../AC |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
230 V AC, 50 Hz (±10%) |
|
|
Zulässige Welligkeit der Nennspannung |
- |
|
|
Nennstrom |
ca. 110 mA |
|
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
|
Schutzklasse |
II |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
350 mm |
500 mm |
|
Druckkraft |
150 N |
80 N |
|
Zugkraft |
max. 200 N |
|
|
Zuhaltekraft |
max. 3000 N |
|
|
Laufgeschwindigkeit |
ca. 8 mm/s |
|
|
Einschaltdauer |
ED 30 (3 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
360,5 x 40,8 x 30 mm |
442 x 40,8 x 30 mm |
|
Elektrischer Anschluss |
||
|
Anschluss |
4 x 0,75 mm², Länge ca. 3 m |
|
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–10 °C bis +50 °C |
|
|
Schutzart |
IP 20 |
|
|
Zulassungen und Nachweise |
||
|
Baumuster-geprüft |
TÜV |
|
Zubehör
Kingspan STG GmbH
Zubehör Schwenkkonsole SBLM/S
Farben:
RAL 9006 (Silber)
Schwenkkonsole SBLM für alle LM-Antriebe
Zur beweglichen Montage des Kettenantriebs an Kipp-, Klapp- und Dachfenstern.
Montage auf dem Flügel, wenn die Flügelhöhe kleiner als das angegebene Mindestmaß ist.
Bestehend aus zwei Drehplatten und zwei Lagerwinkeln inkl. Lagerbuchsen.Hinweis: Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Rahmenwinkel SBLM-R0/S
Ausführung:
R0
|
Farben:
RAL 9006 (Silber)
Rahmenwinkel SBLM-R für alle LM-Antriebe
Einsatzbereich:
Zur Rahmenmontage: - bei flächenbündigen Fenster als SBLM-R0- bei Fenstern mit 10 mm Aufschlag als SBLM-R10- bei Fenstern mit 15 mm Aufschlag als SBLM-R15
Zur Aufnahme des Flügelbocks.Hinweis: Zubehör für Tandem-Ausführung bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Rahmenwinkel SBLM-R15/S
Ausführung:
R15
|
Farben:
RAL 9006 (Silber)
Rahmenwinkel SBLM-R für alle LM-Antriebe
Einsatzbereich:
Zur Rahmenmontage:- bei flächenbündige Fenster als SBLM-R0- bei Fenster mit 10 mm Aufschlag als SBLM-R10- bei Fenster mit 15 mm Aufschlag als SBLM-R15
Zur Aufnahme des Flügelbocks.Hinweis: Zubehör für Tandem-Ausführung bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör LM-Rahmenkonsole 60 °
Farben:
RAL 9006 (Silber)
LM-Rahmenkonsole 60 ° für alle Kingspan STG LM-Kettenantriebe
Nur verwendbar in Verbindung mit SBLM-R0.
Für Kipp- und Drehflügel, einwärts.
Ermöglicht Flügelöffnungsweiten von bis zu 60°.
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Verwandte Produkte
Kingspan STG GmbH
Kettenantrieb LM/2 Tandem (230 V)
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Für die kontrollierte natürliche Lüftung
Besondere Merkmale:Vielseitig einsetzbare 230 V Antriebslösung mit zwei Antrieben mit bis zu 2 x 200 N Druck- und Zugkraft und externer Vorschalteinheit für breite Flügel, Klappen und Oberlichter
Technische Daten
Ausführung
LM/2/350-2x200N/TD/.../AC
LM/2/500-2x200N/TD/.../AC
Elektrische Eigenschaften
Nennspannung
230 V AC, 50 Hz (±10%)
Nennstrom
ca. 0,28 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
I
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
2 x 150 N
2 x 80 N
Zugkraft
max. 2 x 200 N
Zuhaltekraft
max. 2 x 3000 N
Laufgeschwindigkeit
ca. 8 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Maße Vorschalteinheit(L x B x H)
424 x 40 x 40 mm
Elektrischer Anschluss
Anschluss
Anschlussleitung 3 x 0,75 mm², Länge ca. 8 mVerbindungsleitung 2 x 0,75 mm² + 4 x 0,25 mm², Länge ca. 0,80 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +50 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
