RWA Kompaktzentrale 2A VdS
Produktnummer:
13362507206
Marke:
Kingspan STG GmbH
Produktinformationen für "RWA Kompaktzentrale 2A VdS"
VdS-zertifizierte Kompaktzentrale 2A für den elektromotorischen Rauchabzug und die tägliche Lüftung
Vorteile / Merkmale:
- 2 A Stromabgabe
- Aufputz-Ausführung
- inklusive der Funktion “tägliches Lüften”
- eine RWA-Gruppe (RG) und eine Lüftungsgruppen (LG)
- einstellbare Sonderfunktion
- PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
- eingebauter Wartungstimer
- eingebaute Stromversorgung 230 V AC / 24 V DC, mit Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
- erweiterbar durch optionale Zusatzmodule
- VdS-Anerkennung: G520001 nach VdS 2344, 2581 und 2593
- TÜV: Registrier-Nr. 44 780 09 375661 nach DIN EN 61010-1; DIN EN 61010:2002-11; DIN EN 61010:2004-01
Material:
- Gehäuse: Kunststoff
- Farbe Grau, ähnlich RAL 7035
Mechanische Eigenschaften:
- Maße: (L X B X H) 300 x 300 x 132
- Gewicht: ca. 6kg inkl. Akkus
Anschlussmöglichkeiten:
- 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
- 10 RWA-Bedienstellen RBH/3A...
- 10 automatische Melder in 2-Leiter-Technik
- 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder (WRM/2 24V) oder einem Regenmelder (RM/2 24V), je ein Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) und Störung (Öffner); 24 V / max. 0,5 A
Zubehör
Kingspan STG GmbH

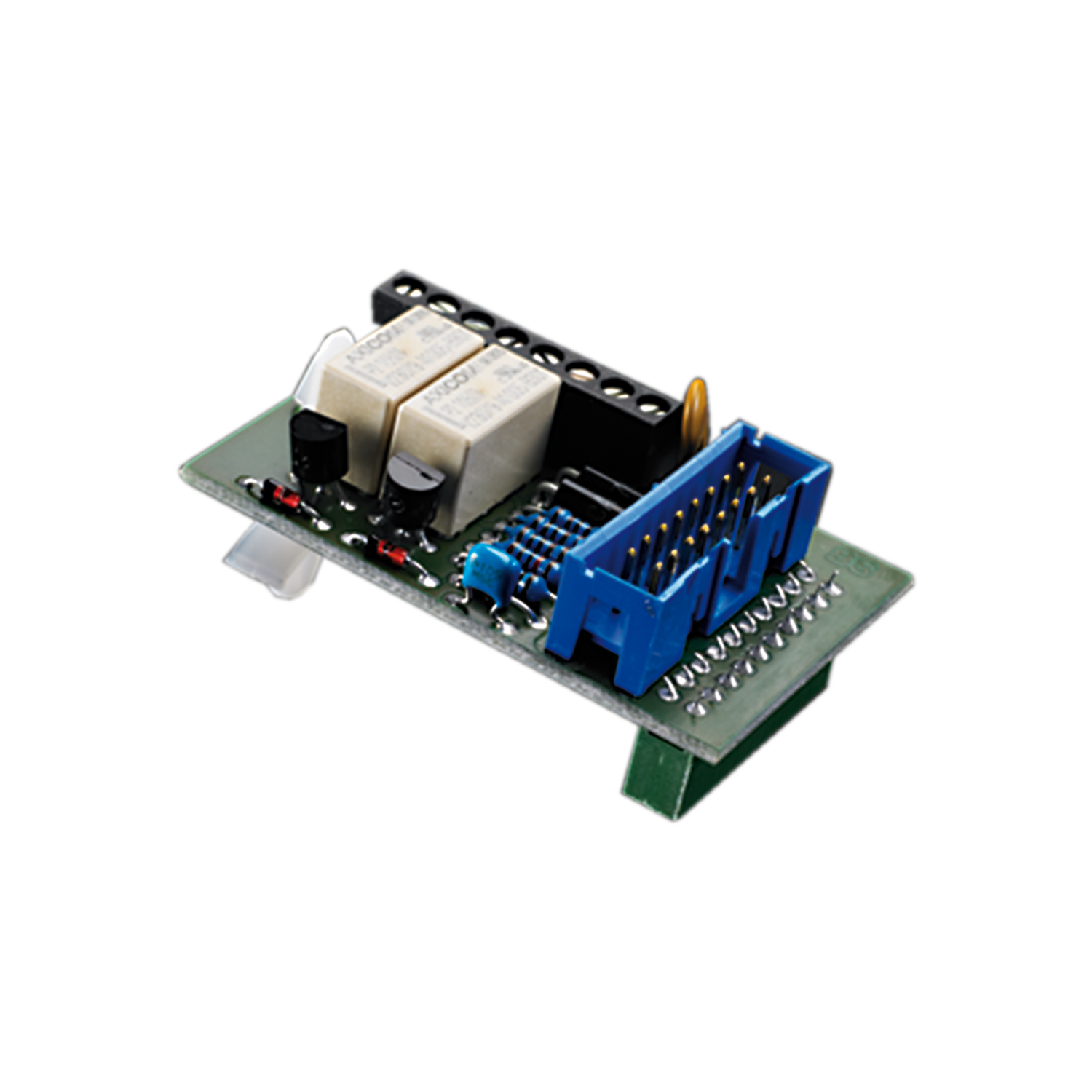

Zusatzmodul TRZ/WRMAS-Basic für TRZ-Zentralen
Nachrüstmodul für TRZ PLUS 2A und Kompaktzentrale 2A (/M)
Das Zusatzmodul ermöglicht den Anschluss eines Wind-/Regenmelders WRM/2 24V oder eines
Regenmelders RM/2 24V an Ihre RWA-Steuerung. Zusätzlich dient es der
Weiterleitung von Alarmmeldungen (RWA) sowie Sammelstörmeldungen.
Ideal für die Nachrüstung bestehender Systeme.
Produktmerkmale:
Kompatibel mit Wind-/Regenmelder WRM/2 24V und Regenmelder RM/2 24V
Potenzialfreie Meldungen:
Alarm (RWA-Auslösung): Schließerkontakt
Sammelstörung: Öffnerkontakt
Kontaktbelastung: max. 24 V / 0,5 A
Kompatibel mit: TRZ PLUS 2A und Kompaktzentrale 2A (/M)
Für den nachträglichen Einbau konzipiert
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wind- und Regenmelder WRM/2 24V
Wind- und Regenmelder WRM/2 24V – Wetterüberwachung für RWA- und Lüftungssysteme
Der WRM/2 kombiniert Wind- und Regenüberwachung für den Einsatz an 24 V DC RWA- und Lüftungszentralen sowie 230 V AC Wind-Regenzentralen. Dank beheizter Sensorfläche und integrierter Auswertelektronik erkennt das System Niederschlag und Wind zuverlässig. Windimpulse können separat weitergeleitet werden. Lieferung inklusive Montagewinkel.
Merkmale:
Kombinierter Wind- und Regensensor
Beheizte, außentemperaturabhängige Sensorfläche
Separater Ausgang für Windimpulse
Geeignet für 24 V DC & 230 V AC Zentralen
Inklusive Montagewinkel
Technische Daten:
Versorgungsspannung: 20–30 V DC / 20–28 V AC
Stromaufnahme: max. 110 mA (Standby ca. 33 mA)
Ausgang: potenzialfreier Wechselkontakt (30 V / 1 A)
Anschlüsse: max. 2,5 mm²
Temperaturbereich: –20 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Streulicht-Rauchmelder MSD 523/MS mit Sockel
Ausführung:
mit Sockel
Technische Daten
Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
VdS-Zulassung: G 207123
Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-7 für Rauchmelder.
Meldersockel USB 502-6
Für den Streulicht-Rauchmelder MSD 523 - zur Aufputz-Montage
Technische Daten
Leitungsquerschnitt: max. 2,5 mm²
Maße: Ø 118,5 mm
Schutzart: IP 44 nach DIN EN 60 529
Gehäuse: ABS/PC, FR 90
Farbe: Weiß
Hinweis: Austauschfrist nach Herstellerangabe ist alle 8 Jahre
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungstaster LTA 25/UP
Ausführung:
Unterputz
Lüftungstaster LTA 25/AP mit Sichtanzeige "AUF" – für einfache manuelle Lüftungssteuerung
Der Lüftungstaster LTA 25/AP wurde speziell für den Einsatz in RWA- und Lüftungssystemen entwickelt. Mit seiner gut sichtbaren Statusanzeige „AUF“ ermöglicht er eine zuverlässige und intuitive manuelle Steuerung der Lüftungsfunktionen.
Der Taster ist mit verschiedenen Steuerzentralen wie TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentralen 4A / 8A, Modulzentralen MZ2 / MZ3 sowie EasyConnect+ kompatibel.
Standardmäßig für die Aufputzmontage vorgesehen, kann er optional auch mit einem Unterputzrahmen integriert werden. Es lassen sich bis zu 10 Lüftungstaster parallel schalten – ideal für größere Anlagen und Projekte.
Vorteile & Merkmale:
Einfache Bedienung für manuelle Lüftung
Deutliche Sichtanzeige „AUF“ zur schnellen Statuskontrolle
Kompatibel mit vielen Steuerzentralen von Kingspan STG
Robustes Design – ideal für öffentliche und gewerbliche Gebäude
Technische Daten:
Zuleitung: 2 x 2 x 0,8 mm²
Maße Unterputz (H x B x T): 81 x 81 x 7 mm
Statusanzeige: „AUF“
Montage: Aufputz (optional Unterputz)
Kompatibilität: TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentralen 4A / 8A, MZ2, MZ3, EasyConnect+
Für Preise hier Anmelden/Registrieren
