Hier finden Sie Original-Ersatzteile von Kingspan STG für Steuerungen und Antriebe
Ersatzteile
Kingspan STG GmbH
Beipack TRZ
Beipack "TRZ"
Enthält die wichtigsten Ersatzkleinteile für alle Treppenraumzentralen
Geeignet für:TRZ Plus 2ATRZ Plus ComfortKompaktzentrale 2AKompaktzentrale VdS
Bestehend aus einem Ferritkern, zwei Überwachungsdioden, einem aktivem Endmodul, einem Widerstand, zwei Sicherungen, einer Akkubrücke und einem Ersatzschlüssel.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Druckgasmodul TRZ Plus DG
Druckgasmodul TRZ Plus DG
Für TRZ Plus 2A oder TRZ Plus DG
Macht aus einer TRZ Plus 2A eine TRZ Plus DG oder ist als Ersatzteil bei Defekt einer TRZ Plus DG einsetzbar. Alle
relevanten Steuerungsfunktionen sowie Anzeigeelemente sind integriert und
garantieren einen sicheren und normenkonformen Betrieb.
Produktmerkmale:
Mit Schiebeschalter inkl. LED-Anzeige zur
Aktivierung oder Sicherung der Druckgasgeneratoren
Steckbrücke für potenzialfreie Kontakte zur Meldung von RWA-Auslösung oder Sammelstörung
Anschlüsse für:
Bis
zu 8 Druckgasgeneratoren in einer LinieZur potenzialfreien Meldung Alarm (RWA-Ausgelöst) und/oder Sammelstörung (max. 24 V / max. 0,5 A)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzgehäuse TRZ Plus 2A
Ersatzgehäuse TRZ Plus 2A in Orange
Das Ersatz-Leergehäuse TRZ Plus 2A in der auffälligen Farbe Orange (RAL 2011) ist die ideale Lösung für den Austausch beschädigter oder veralteter Gehäuse an Ihrer Rauch- und Wärmeabzugsanlage (RWA).
Es handelt sich um ein originales Leergehäuse, das speziell für die TRZ Plus 2A Zentrale entwickelt wurde.
Das Gehäuse wird ohne Frontabdeckplatte, jedoch ohne den standardisierten Symbolen für Rauchabzug und Lüftung geliefert.
Dank der robusten Bauweise, der passgenauen Form und der montagefreundlichen Konstruktion eignet sich dieses Ersatzteil perfekt für den professionellen Einsatz in Gebäuden jeder Art.
Produkteigenschaften:
Originalgehäuse für TRZ Plus 2A
Farbe: Orange (RAL 2011)
Lieferung ohne Frontabdeckplatte (separat bestellen)
Robust, langlebig und montagefreundlich
Ideal für Treppenhäuser, öffentliche Gebäude und Industrieanlagen
Einsatzbreiche:
Dieses Ersatz-Leergehäuse ist optimal für den Einsatz in RWA-Systemen gemäß DIN-Vorgaben und eignet sich für die schnelle Instandsetzung oder Modernisierung bestehender Anlagen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzgehäuse TRZ Plus Comfort
Ersatzgehäuse für RWA TRZ Plus Comfort
Robustes Ersatz-Leergehäuse für die RWA Treppenhauszentrale TRZ Plus Comfort.
Das Gehäuse wird komplett mit Frontglasscheibe geliefert und verfügt über vormontierte Kerbstifte
sowie Bohrungen für den Lüftungstaster.
Produktmerkmale:
Passend für: TRZ Plus Comfort RWA-Zentralen
Inklusive Frontglasscheibe (DIN 14655)
Vormontierte Kerbstifte für einfache Montage
Bohrungen für Lüftungstaster integriert
Schwarzer Aufdruck: „Auf“, „Stop“, „Zu“, „Lüftung“, „Vent“
Material: ABS-Kunststoff, schlagfest
Farbe: Orange (RAL 2011)
Einsatzbereiche:
Ideal für den Einsatz in Treppenhäusern, öffentlichen Gebäuden und Industrieanlagen
zur sicheren Steuerung von Rauch- und Wärmeabzugsanlagen (RWA).
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzglasscheiben EGL
Ersatzglasscheiben für RWA- und RDA-Bedienstellen RBH/3A und Treppenhauszentrale TRZ Plus Comfort
Produktbeschreibung:
Die EGL Ersatzglasscheiben sind speziell für RWA- und RDA-Bedienstellen des Typs RBH/3A
sowie für die Treppenhauszentrale TRZ Plus Comfort im Kunststoffgehäuse konzipiert.
Sie ermöglichen den schnellen und normengerechten Austausch beschädigter Glasscheiben und tragen zur langfristigen Funktionalität
Ihrer Rauch- und Wärmeabzugsanlagen bei.
Die Lieferung erfolgt im 10er-Pack, ideal für Wartung, Instandhaltung und Bevorratung.
Produkteigenschaften:
Passend für: RBH/3A Bedienstellen im Kunststoffgehäuse
Kompatibel mit: TRZ Plus Comfort
Lieferumfang: 10 Stück pro Verpackungseinheit
Maße: 80 x 80 mm
Material: Glas
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzmodul RWA Bedienstelle mit Lüftung
Ersatzmodul RWA Bedienstelle mit Lüftung - passend für TRZ Plus Comfort
Ideal zur schnellen Nachrüstung oder als Ersatzplatine
Diese Ersatzplatine ist speziell für den nachträglichen Einbau in die Fronttür einer TRZ Plus Comfort konzipiert. Sie bietet alle relevanten Steuerungs- und Anzeigeelemente für den sicheren und normgerechten Betrieb von RWA- und Lüftungsanlagen.
Produktmerkmale:
Passend für: TRZ Plus Comfort
Mit RWA-Auslösetaste und Taste RWA-ZU
Mit Lüftungstaster (AUF / STOP / ZU) integrierter Lüftungsanzeige
LED-Anzeigen für Betriebsbereitschaft, Auslösung und Störung
Symbole nach VdS 2592
Wichtiger Hinweis:Glasscheibe und Befestigungsschrauben sind nicht im Lieferumfang enthalten.
Diese Platine ist ein passgenauer Ersatz für den Einsatz im TRZ Plus Comfort Gehäuse und unterstützt den schnellen und unkomplizierten Austausch
im Servicefall.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine für Treppenraumzentralen
Für Treppenraumzentrale TRZ Plus 2A, TRZ Plus Comfort und Kompaktzentrale 2A Eigenschaften:2 A StromabgabeOhne aktivierten WartungstimerInklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte KonfigurationsmöglichkeitenAnschlussmöglichkeiten: 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) Lieferumfang: Grundträgerplatine TRZ Plus Beipack TRZ Plus (2 x Überwachungsdiode, 1 x aktives Endmodul, 1 x Widerstand, 2 x Sicherung, 1 x Ersatzschlüssel) 4 x Befestigungsschrauben
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine Kompaktzentrale 4A/8A und 4A/M / 8A/M
Für Treppenraumzentrale Kompaktzentrale 4A/8A und Kompaktzentrale 4A/M / 8A/M
Eigenschaften:
4A/8A Stromabgabe je nach Zentralentyp und Akkusatz
Ohne Wartungstimer
Inklusive der Funktion “tägliches Lüften”
Eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC
Betriebsbereitschaft bei Netzausfall
Erweiterbar durch optionale Zusatzmodule
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Abschaltung (Lastabschaltung, Endschalter)
Gesamte Stromaufnahme aller angeschlossenen Antriebe max. 4A/8A (je nach Einsatzfall)
10 RWA-Bedienstellen RBH/3A (Linienabschluss über beiliegenden Endwiderstand)
10 automatische Melder in 2-Leiter-Technik, optische Rauchmelder und/oder Wärmedifferential-Melder und/oder Wärmemaximal-Melder (Linienabschluss mit aktivem Endmodul oder Endwiderstand) Werkseitig über beiliegenden Endwiderstand
10 externe Lüftungstaster AUF/STOP/ZU (z. B.: Typ LTA 25) je Lüftungsgruppe, max. zwei Lüftungsgruppen
Spannungsversorgung 24 V DC - 100 mA für einen Wind-/Regenmelder WRM 24V oder einen Regenmelder RM
Je einen Anschluss für potentialfreie Meldung RWA ausgelöst und Störung sowie Weiterleitung der Meldung Wind/Regen; Kontaktbelastung 30 V / max. 2 A
Maximal 8 Stück Slave-Zentralen kaskadierbar
Lieferumfang
1 x Ersatzplatine
1 x Beipack mit Sicherungen
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine Kompaktzentrale EasyConnect+ incl. Beipack
Austauschplatine für die Kompaktzentrale EasyConnect+ Eigenschaften:
2 Antriebslinien für 24 V DC Antriebe (Kanal 1 + 2). Maximale Stromabgabe 16 A pro Antriebslinie.
Gesamtstromabgabe 20 A für beide Antriebslinien zusammen.2 RWA- und Lüftungskanäle (Kanal 1 + 2), getrennt oder zusammengeschaltet verwendbar.
2 Anschlusseingänge für RWA-Taster (bis zu 10 Stück pro Anschluss), Rauchmelder (bis zu 20 Stück pro
Anschluss), Brandmeldeanlage (BMA) und Lüftungstaster (bis zu 10 Stück pro Anschluss).Weitere Anschlussmöglichkeiten für:
- Wind- / Regenmelder
- 3 x konfigurierbare potentialfreie Relaisausgänge (Default: Störung | Auslösung | Wind- / Regenmeldung)
- 1 x separater Spannungsausgang 27 V DC / 4 A (10 s)
Mit folgenden Überwachungsfunktionen:
- Leitungsüberwachung der Melderkreise (automatische Melder, RWA-Bedienstelle, BMA)
- Leitungsüberwachung der Antriebskreise in 2-Draht-Technik (Kurzschluss / Unterbrechung), wahlweise
auch in herkömmlicher 3-Draht-Technik.
- Netz- und AkkuüberwachungEinstellung der Grundkonfigurationen über integrierte DIP-Schalter z.B.:
- Lüftungshubbegrenzung, Totmannbetrieb, Lüftungsautomatik, BMA Auslösung über Schließerkontakt,
Haftmagnetfunktion.
6 Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V).
Akkugestützter Funktionserhalt über 72 Stunden.
Zustands- und Fehlercodeanzeige über interne 2 x 7-Segmentanzeige auf der Grundplatine.
Vorbereitet für die Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen
Netzwerkplatine (BusCard).
Lieferumfang: Grundträgerplatine EasyConnect+Beipack (6 x Aktive Endmodule, 2 x Aktive Motorendmodule, 2 x Akku-Anschlusskabel mit Brücke, 1 x Ersatzschlüssel) 10 x Befestigungsschrauben
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzschlüssel ES-RBH/Metall
ES-RBH Ersatzschlüssel für RWA- und RDA-Bedienstellen RBH/3A
Produktbeschreibung:
Der ES-RBH Ersatzschlüssel ist speziell für die Bedienstellen des Typs RBH/3A in RWA- und RDA-Systemen konzipiert.
Er ermöglicht eine sichere und zuverlässige Bedienung sowie Wartung der Anlagen.
Gefertigt aus hochwertigem Metall und mit einer verchromten Oberfläche versehen, überzeugt der Schlüssel durch Langlebigkeit und professionelle Haptik.
Produkteigenschaften:
Typ: ES-RBH Ersatzschlüssel
Passend für: RBH/3A Bedienstellen und Treppenhauszentrale der Serie TRZ Plus
Material: Metall
Oberfläche: verchromt
Robust, langlebig und montagefreundlich
Anwendungsbereiche:
Ideal für den Einsatz in Treppenhäusern, öffentlichen Gebäuden und Industrieanlagen,
in denen RWA- oder RDA-Bedienstellen vom Typ RBH/3A installiert sind.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzschlüssel für Kompaktzentrale 2 A (/M) und Kompaktzentrale 4 A (/M)
Ersatzschlüssel für Kompaktzentrale 2A (/M) und 4A (/M)
Der Ersatzschlüssel ist passend für Kompaktzentralen 2A (/M) und 4A (/M) mit Standardschloss Typ 21-121.
Er ist vollständig kompatibel mit allen Schließungen der Reihe B und eignet sich ideal für Wartung, Austausch oder als Ersatz.
Produkteigenschaften:
Für Kompaktzentralen: 2A (/M) & 4A (/M)
Schlosstyp: 21-121
Kompatibel mit: Schließung B
Material: Metall
Farbe: Verchromt
Robust, langlebig und zuverlässig
Anwendungsbereiche:
Ideal für den Einsatz in RWA-Systemen, Gebäudetechnik und Brandschutzanlagen,
bei denen Kompaktzentralen der Serien 2A oder 4A verbaut sind.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzschlüssel SV-5922 für Schaltschränke
Ersatzschlüssel SV-5922 – Doppelbart für Zylinder 5122
Der Ersatzschlüssel SV-5922 ist ein kompakter Doppelbart-Schlüssel für Zylinder Typ 5122, wie sie in vielen Schaltschränken verwendet werden.
Merkmale:
Passend für: Zylinder Typ 5122
Doppelbart-Ausführung
Material: Polyamid
Breite: 3 mm
Ausführung: Kurz
Farbe: Schwarz
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Feuchte-Sensor FS-3095
Mit Sollwertsteller +5 °C bis +30 °C.Technische DatenAusführung AufputzSchaltkontakt: 1 WechslerMaße (H x B x T): 70 x 70 x 26 mmErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)Ausführung UnterputzMit Sollwertsteller 30–95 % relative FeuchtigkeitSchaltkontakt: 1 WechslerMaße (H x B x T): 75 x 75 x 25,5 mmFarbe: WeißErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Front-Abdeckplatte TRZ Plus
Front-Abdeckplatte TRZ Plus
Original-Ersatzabdeckung passend für das TRZ Plus 2A Gehäuse. Die hochwertige Frontplatte ist mit Symbolen für Rauchabzug und Lüftung versehen. Zum Austausch defekter Abdeckungen.
Produktmerkmale:
Passgenaue Frontplatte für TRZ Plus 2A Gehäuse
Mit Symbolen für Rauchabzug und Lüftung
Hochwertige, robuste Ausführung
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
MSD 523-E Streulicht-Rauchmelder mit Sockel – Frühzeitige Branddetektion im Liftschacht
MSD 523-E Streulicht-Rauchmelder mit Sockel
Der MSD 523-E ist ein punktförmiger Streulicht-Rauchmelder mit Montagesockel, speziell entwickelt für den Einsatz in Aufzugsschächten und technischen Schächten. Er erkennt Rauch zuverlässig selbst bei extremen Temperaturen und hohen Luftgeschwindigkeiten – ideal für anspruchsvolle Anwendungen.
Produktmerkmale:
Zertifiziert nach EN 54-7 und VdS 2504
Sonderausführung mit Sockel für einfache Montage
Robuste Bauweise für raue Umgebungen
Technische Daten:
Betriebsspannung18 V DC – 30 V DC
MeldekriteriumStromerhöhung (2-Leiter-Technik)
Überwachungsflächebis zu 120 m²
Montagehöhebis zu 16 m
Zulässige Luftgeschwindigkeitmax. 20 m/s
StromaufnahmeRuhe: max. 120 μA, Alarm: 19–22,5 mA
Umgebungstemperatur–25 °C bis +60 °C
Einsatzbereich:
Der MSD 523-E eignet sich ideal für sicherheitskritische Installationen wie Aufzugsschächte, Technikräume und Versorgungsschächte. Seine Präzision und Widerstandsfähigkeit machen ihn zur zuverlässigen Wahl für die Brandfrüherkennung in schwierigen Umgebungen.
Jetzt bestellen und zuverlässigen Brandschutz sichern!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Notstrom-Akkumulatoren
MerkmaleZwei 12 V Akkumulatoren bilden einen 24 V DC-Notstromsatz für die RWA-Motorzentralen Technische Daten Versorgungsspannung: 24 V DC Hinweis: Alle zu den entsprechenden RWA-Zentralen serienmäßig gelieferten Akkumulatoren bedürfen einer regelmäßigen Kontrolle! Im Rahmen der Wartung sind sie nach einer vorgeschriebenen Betriebszeit von 4 Jahren auszutauschen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Standrohr SR-400
Standrohr für Wind- und Regenmelder WRM/2 & RM/2 24V
Das Standrohr ermöglicht die strömungsgünstige Montage der Wind- und Regenmelder WRM/2 24V und RM/2 24V
auf Flachdächern. Es besteht aus witterungsbeständigem Kunststoff und ist für den dauerhaften Außeneinsatz konzipiert.
Technische Daten:
Maße: 1000 x 245 x 245 mm (H x B x T)
Material: Kunststoff
Einsatzbereich: Flachdachmontage
Kompatibel mit: WRM/2 24V & RM/2 24V
Witterungsbeständig und langlebig
Anwendungsbereiche:
Ideal für den Einsatz in Gebäudetechnik, Brandschutzsystemen und RWA-Anlagen,
bei denen eine zuverlässige Sensorplatzierung auf Flachdächern erforderlich ist.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Streulicht-Rauchmelder MSD 523
Technische Daten Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
VdS-Zulassung: G 207123
Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-7 für Rauchmelder.Technische Daten für Meldersockel USB 502-6Für den Streulicht Rauchmelder MSD 523 zur Aufputz-Montage
Leitungsquerschnitt: max. 2,5 mm²
Maße: Ø 118,5 mm
Schutzart: IP 44 nach DIN EN 60 529
Gehäuse: ABS/PC, FR 90
Farbe: WeißHinweis: Austauschfrist nach Herstellerangabe ist alle 8 Jahre
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Überwachungsmodule
Überwachungsmodule UEB3 – für BMA-Anbindung an RWA-Systeme
Die UEB3-Überwachungsmodule ermöglichen die Drahtbruchüberwachung bei der Aufschaltung einer Brandmeldeanlage (BMA) auf eine RWA- oder DBA-Steuerzentrale von Kingspan STG.
Verfügbare Varianten:
UEB3-1K – Für Kompaktzentralen 4A & 8A
UEB3-1K-AE – Für TRZ, Kompaktzentrale 2A, LON-Knoten (1 kΩ)
UEB3-2K7-AE – Für Kompaktzentrale EasyConnect+ & MZ3 (2,7 kΩ)
Für jede BMA-Linie ist ein eigenes Modul erforderlich. Der Einbau erfolgt innerhalb der BMA-Zentrale.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

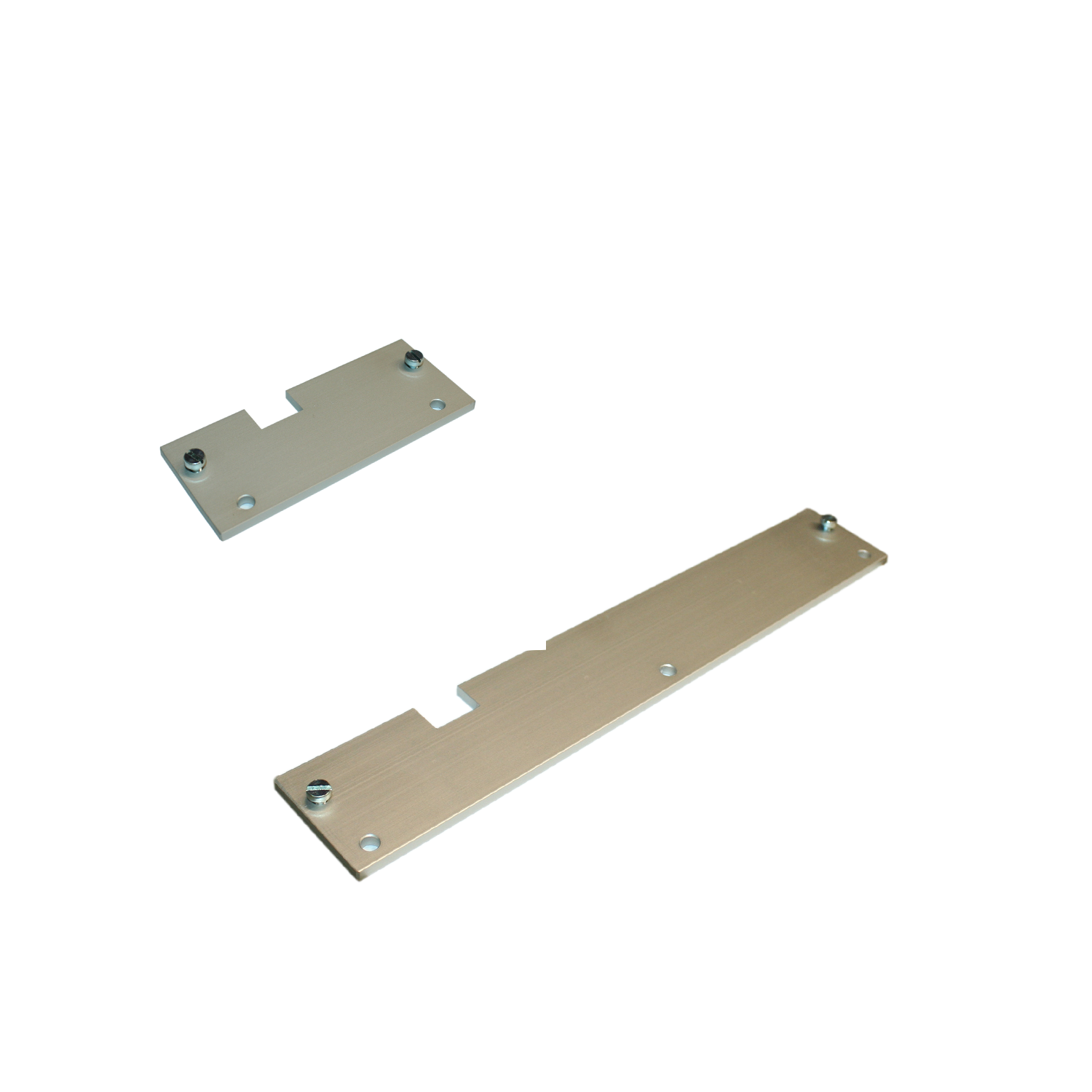

Unterfütterungsplatte für ZUV2 und ZWV
Unterfütterungsplatte für ZUV2 und ZWV – 5 mm, EV1/Silber eloxiert
Diese Unterfütterungsplatte dient dem exakten Höhenausgleich bei der Montage von ZUV2- und ZWV-Klappen.
Mit einer Stärke von 5 mm ist sie optimal geeignet, um Höhenunterschiede bei der Befestigung auszugleichen und sorgt für eine präzise Ausrichtung der Komponenten.
Die Platte ist aus hochwertigem Aluminium gefertigt und EV1 eloxiert, wodurch sie korrosionsbeständig und langlebig ist.
Ihre neutrale Farbgebung in Silber sorgt für eine dezente Optik bei sichtbarer Montage.
Technische Daten:
Typ: Unterfütterungsplatte
Kompatibilität: ZUV2 und ZWV
Material: Aluminium
Oberfläche: EV1 eloxiert (Silber)
Stärke: 5 mm
Funktion: Höhenausgleich / Montageanpassung
Einsatzbereich: RWA-Systeme, Zuluftklappen, Gebäudeautomation
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Beipack Montage RM mini Schüco AWS
Zubehör für RM mini und RM mini EasyDrive/2
Pilzkopf für Alu-Beschläge
Zum Befestigen des Riegelmotors auf der Riegelstange des Beschlages
Speziell für Beschlagshersteller Schüco AWS
Lieferumfang:
1 x Trägerplatte für den Beschlag
1 x Pilzkopf
2 x M4 Sechskantschrauben
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Mitnehmerzunge RM 1200 N mit Schlitz
Mitnehmerzunge RM 1200 N für Riegelmotor RM Basic, RM/EasyDrive/2 und RM KLML
Merkmale
Profilabhängige Mitnehmerzunge ohne Schlitz zur Ankoppelung an den Beschlag
Rechts und links verwendbar
Abmessungen (L x B x H): 25 x 24 x 37,5 mm
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Mitnehmerzunge RM 1200 N ohne Schlitz
Mitnehmerzunge RM 1200 N für Riegelmotor RM Basic, RM/EasyDrive/2 und RM KLML
Merkmale
Profilabhängige Mitnehmerzunge mit Schlitz zur Ankoppelung an den Beschlag
Rechts und links verwendbar
Abmessungen (L x B x H): 25 x 24 x 37,5 mm
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör RM mini und RM Mini Easydrive/2
Zubehör RM mini - Pilzkopf für Riegelmotor RM mini und RM mini EasyDrive/2
Pilzkopf für Alu-Beschläge.
Zum Befestigen des Riegelmotors auf der Riegelstange des Beschlages.
Für Preise hier Anmelden/Registrieren
