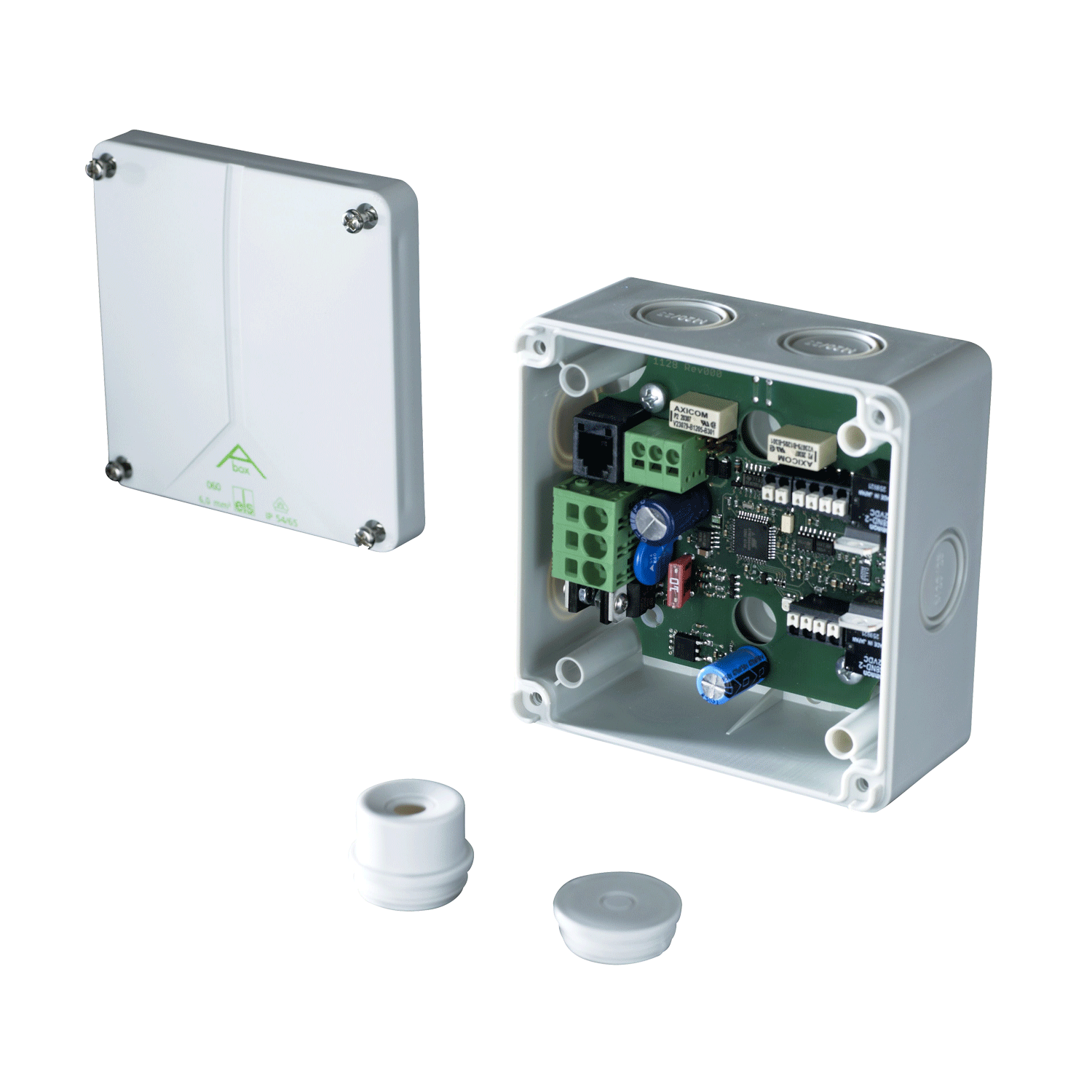

Zum Betrieb von zwei Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung.Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben an einem Öffnungselement (Flügel/Kuppel usw.). Die Ausführung des SM3 wird durch die Anwendung und die Stromaufnahme der Antriebe bestimmt. Technische Daten Ausführung SM3 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 0,65 A Abschaltung integrierte, elektronische Lastabschaltung, Abschaltwert abh. vom angeschlossenen Antrieb, siehe auch Planungshilfe Schutzklasse III Mechanische Eigenschaften Maße (L x B x H) 110 x 66,7 x 110 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm², 3 x 0,5 mm² Anschlussklemmen max. 6mm² für Motorzuleitung, max 2,5 mm² für Weiterleitung,max. 1,5 mm² für Antriebe und Signalleitungen Sicherheitsabschaltung bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung Max. Leitungslänge zwischen Steuereinheit und Antrieb 10 m Potenzialfreier Meldekontakt Ohmsche Last, max. 1A/60 V DC (SELV) Einbau und Umgebungsbedingungen Umgebungstemperatur 0 °C bis +70 °C Schutzart IP 54 SM3-Typen 1,0A/1,0A/A für M2 500 N 1,0A/1,0A/A für M2 1000 N 1,0A/1,0A/C für M9 650 N 1,1A/1,1A/A für M9 1000 N 2,0A/2,0A/A für M9 1500 N 3,5A/2,5A/A für M1 1500 N 3,5A/2,5A/B für M1 1000 N 4A/2,5A/A für M1 2000 N In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Für 24 V DC Linearantriebe ohne eigene Lastabschaltung bzw. Endschalter und Verriegelungsantriebe zur Steuerung in Folge. Mit integrierter Lastabschaltung für Linear- und Verriegelungsantriebe. Die Abschaltkräfte sind über Jumper wählbar. VorteileTandembetrieb von Antrieben gemäß einer TandemlastabschaltungKein Nachtakten in einer Richtung bei mehrfacher AnsteuerungEingebaute ÜberwachungsdiodenIntegrierte Nachlaufzeit (Schaltet ein Antrieb über Last ab, ist in den Endstellungen eine feste Nachlaufzeit von 2 Sek. programmiert, damit bei einem Gleichstand in jedem Fall wieder "AUF" oder "ZU" gestartet wird. Last- oder toleranzbedingte Laufdifferenzen werden dadurch ausgeglichen.) Material Gehäuse: Kunststoff, Grau, für Aufputz-Montage Anschlussmöglichkeiten Ein 24 V DC Antrieb1) und ein VerriegelungsantriebEin 24 V DC Antrieb1) und zwei Verriegelungsantriebe ZZwei 24 V DC Antriebe1) (zum Parallelbetrieb an einem Fenster) und ein Verriegelungsantrieb 1) Für Antriebe mit Überstrom-Abschaltung, jedoch ohne eingebaute Lastabschaltung HINWEIS: Keine Erkennung von Laufzeitunterschieden. Ist ein Antrieb abgeschaltet, ist ein Fahrbefehl nur in Gegenrichtung möglich. Technische DatenElektrische Eigenschaften Nennspannung: 24 V DC (-15 % /+25 %)Zulässige Welligkeit der Nennspannung: 2 VssAusführungFS3/2 0,5A-1A: 0,5 - 1 AFS3/2 0,75A-1,5A: 0,75 - 1,5 AFS3/2 0,75A-2,5A: 0,75 - 2,5 AFS3/2 0,75A-3,5A: 0,75 - 3,5 AAbschaltungeinstellbar über Steckbrücken (Jumper)SchutzkasseIIIMechanische EigenschaftenMaße (L x B x H) 120 x 55 x 80 mmElektrischer AnschlussAnschluss 3 x 2-polige Schraubklemme 1 x 3 polige SchraubklemmeEinbau und UmgebungsbedingungenUmgebungstemperatur +5 °C bis +50 °C Schutzart IP 54 Technische Änderungen vorbehalten; Abbildungen unverbindlich.
