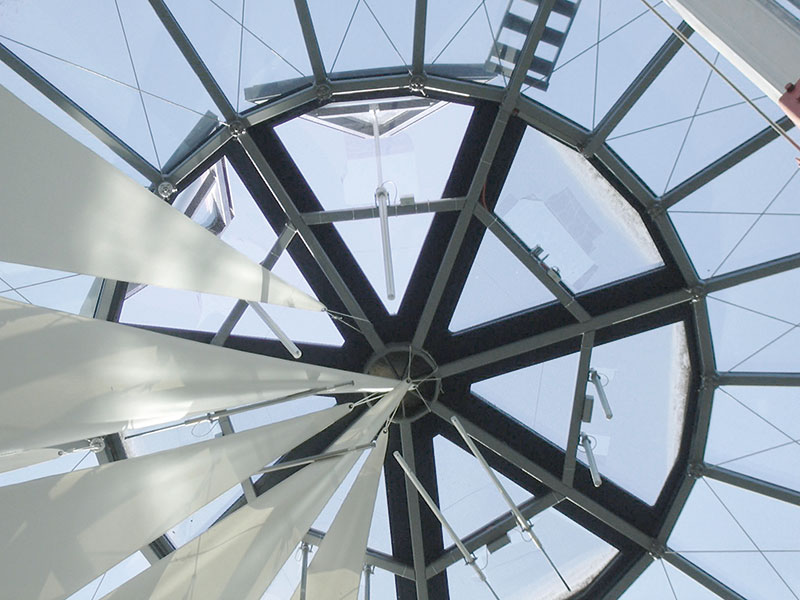

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkraft bis 500 N Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich Technische Daten Ausführung M2/...-500N/LA/EV1/RWA M2/...-500N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,9 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750, 1000 mm Druckkraft max. 500 N Zugkraft max. 500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 8,3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) Hub < 750 mm:(Hub + ca. 230 mm) x 60 x 41 mm Hub > 751 mm:(Hub + ca. 292 mm) x 60 x 41 mm Hub < 750 mm:(Hub + ca. 238 mm) x 60 x 41 mm Hub > 751 mm:(Hub + ca. 300 mm) x 60 x 41 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Für RWA und Lüftung Besondere Merkmale: Druck- und Zugkräfte bis 1000 N Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich Technische Daten Ausführung M2/...-1000N/LA/EV1/RWA M2/...-1000N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,9 A Abschaltung integrierte extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 1000 N Zugkraft max. 1000 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 4,2 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) Hub < 749 mm:(Hub + ca. 230 mm) x 60 x 41 mm Hub > 750 mm:(Hub + ca. 292 mm) x 60 x 41 mm Hub < 749 mm:(Hub + ca. 238 mm) x 60 x 41 mm Hub > 750 mm:(Hub + ca. 300 mm) x 60 x 41 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

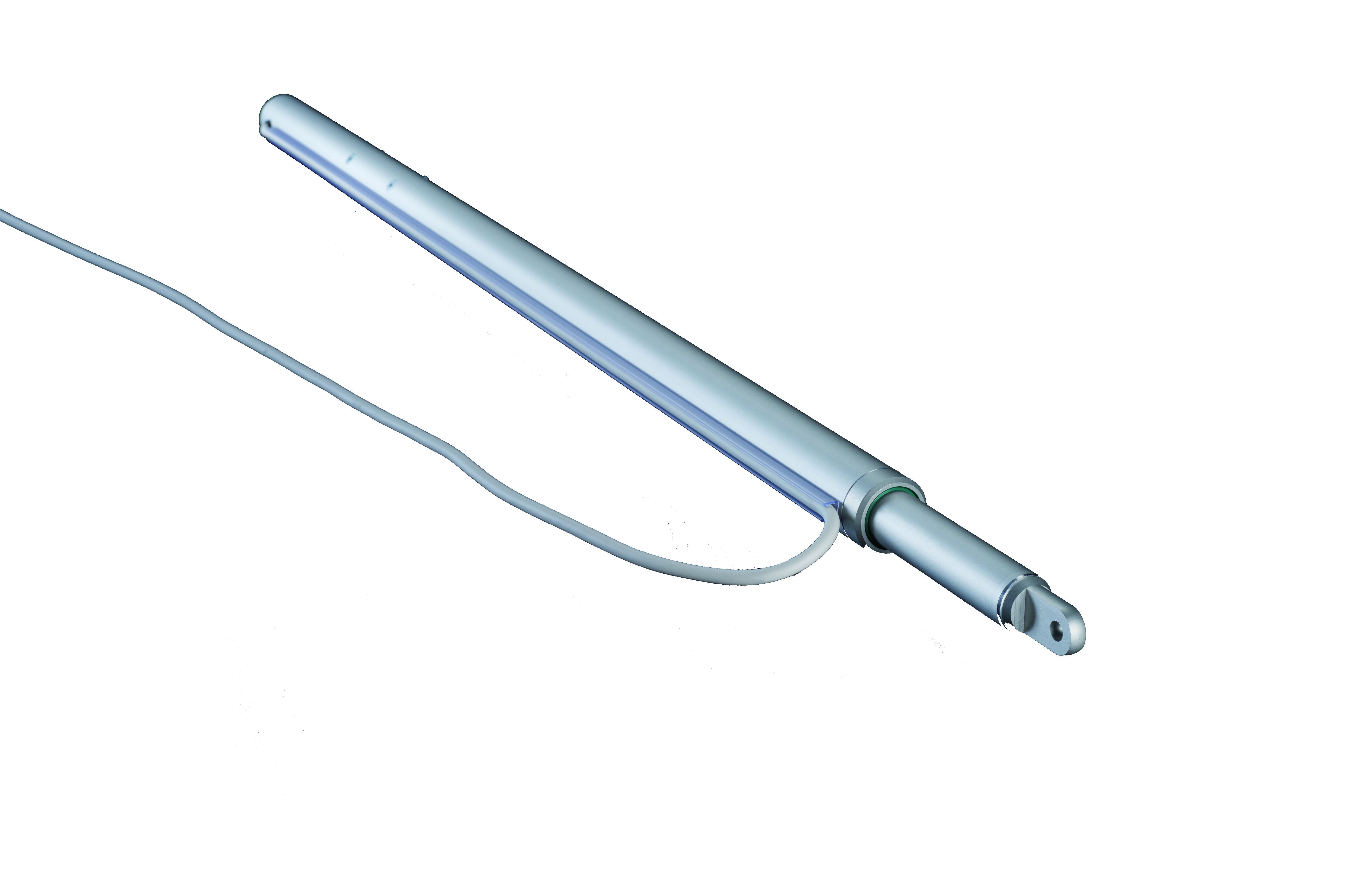

Für RWA und Lüftung Besondere Merkmale Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich  Technische Daten Ausführung M2/...-650N/LA/EV1/(WR)/RWA M2/...-650N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 1 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 650 N Zugkraft max. 650 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 6,7 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR) Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C Schutzart IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Fensterantrieb für Ihre Anforderungenin in der Fassade oder am Dach.

Für RWA und Lüftung Besondere Merkmale Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich Technische Daten Ausführung M9/300-1000N/LA/EV1/(WR)/RWA M9/...-1000N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 1 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750, 1000 mm Druckkraft max. 1000 N Zugkraft max. 1000 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 3,8 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR) Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C Schutzart IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach. Technische Änderungen vorbehalten; Abbildungen unverbindlich.

Zum Betrieb von zwei Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung.Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben an einem Öffnungselement (Flügel/Kuppel usw.). Die Ausführung des SM3 wird durch die Anwendung und die Stromaufnahme der Antriebe bestimmt. Technische Daten Ausführung SM3 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 0,65 A Abschaltung integrierte, elektronische Lastabschaltung, Abschaltwert abh. vom angeschlossenen Antrieb, siehe auch Planungshilfe Schutzklasse III Mechanische Eigenschaften Maße (L x B x H) 110 x 66,7 x 110 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm², 3 x 0,5 mm² Anschlussklemmen max. 6mm² für Motorzuleitung, max 2,5 mm² für Weiterleitung,max. 1,5 mm² für Antriebe und Signalleitungen Sicherheitsabschaltung bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung Max. Leitungslänge zwischen Steuereinheit und Antrieb 10 m Potenzialfreier Meldekontakt Ohmsche Last, max. 1A/60 V DC (SELV) Einbau und Umgebungsbedingungen Umgebungstemperatur 0 °C bis +70 °C Schutzart IP 54 SM3-Typen 1,0A/1,0A/A für M2 500 N 1,0A/1,0A/A für M2 1000 N 1,0A/1,0A/C für M9 650 N 1,1A/1,1A/A für M9 1000 N 2,0A/2,0A/A für M9 1500 N 3,5A/2,5A/A für M1 1500 N 3,5A/2,5A/B für M1 1000 N 4A/2,5A/A für M1 2000 N In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

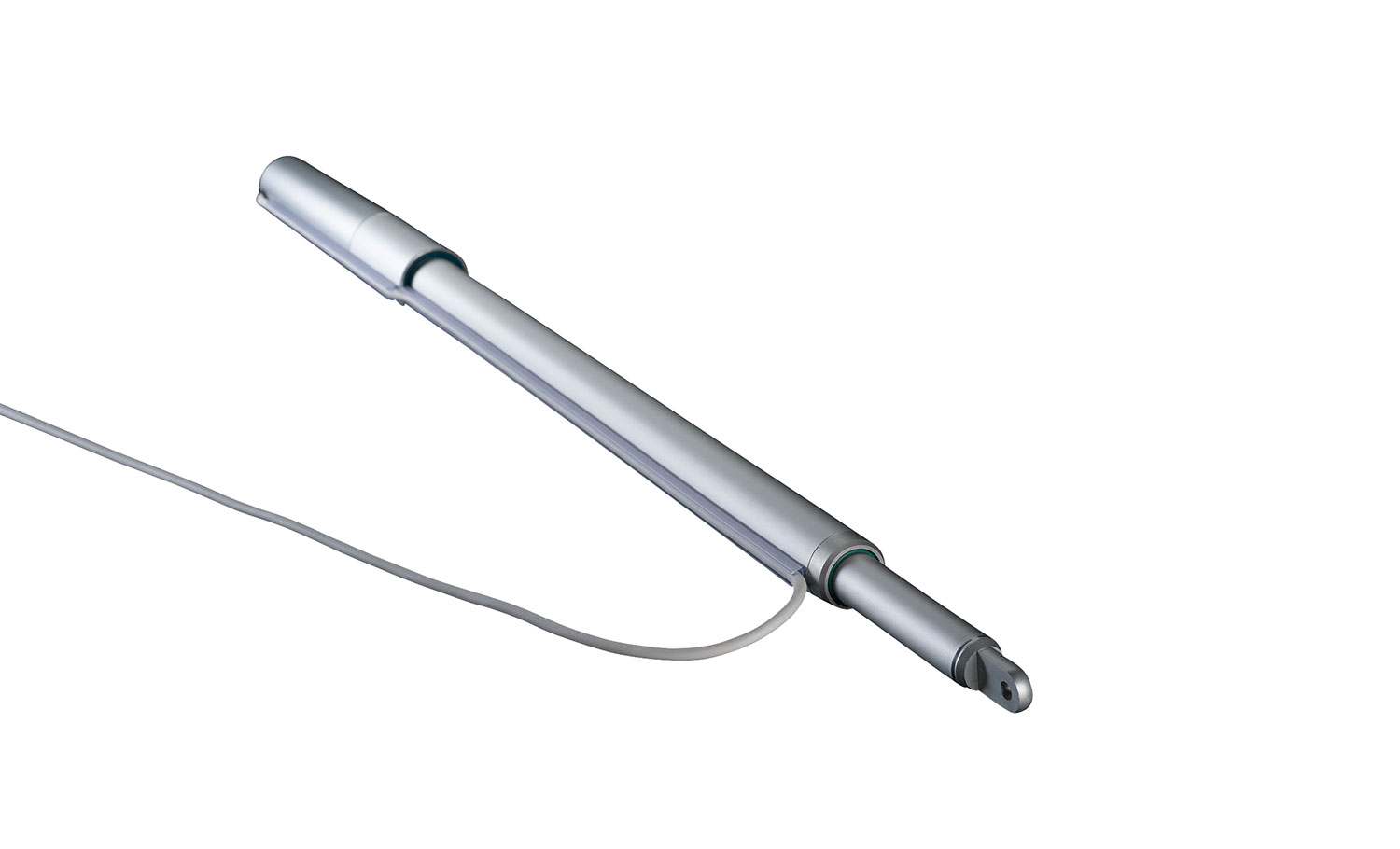

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkräfte bis 1000 N Technische Daten Ausführung M1/...-1000N/LA/EV1/RWA M1/...-1000N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 2,5 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 1000 N Zugkraft max. 1000 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 16,6 mm/s ca. 14,6 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 410 mm) x Ø 50 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 54   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.  Technische Änderungen vorbehalten; Abbildungen unverbindlich.

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkräfte bis 1500 N Technische Daten Ausführung M9/3/...-1500N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 %/+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,6 A Abschaltung extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 1500 N Zugkraft max. 1500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 5,1 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + 364 mm) x Ø 36 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm², 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C  Schutzart IP 54 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzu Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach. Technische Änderungen vorbehalten; Abbildungen unverbindlich. fragen.

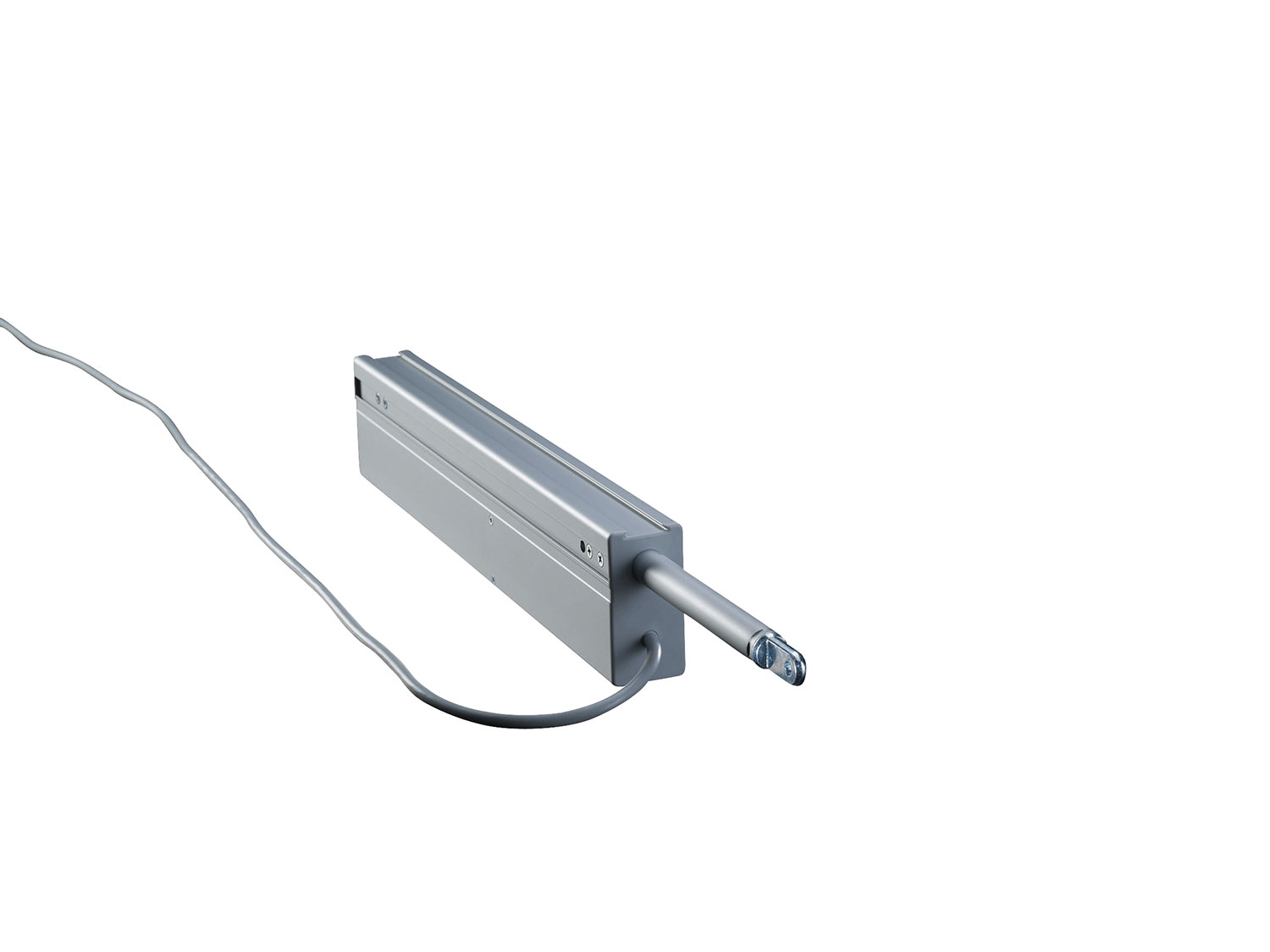

Für Lüftung Besondere Merkmale Mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU) Technische Daten Ausführung M3/...-500N/LA/EV1/AC Elektrische Eigenschaften Nennspannung 230 V AC/50 Hz (-15 %/+10 %) Nennstrom ca. 0,2 A Abschaltung elektronische Lastabschaltung, eingebaut Schutzklasse II Mechanische Eigenschaften Hublänge, ca. 82, 300, 500 und 750 mm Druckkraft max. 500 N Zugkraft max. 250 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 10 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm Elektrischer Anschluss Anschluss 5 x 0,75 mm², Länge ca. 1,60 m, grau Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.  Technische Änderungen vorbehalten; Abbildungen unverbindlich. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungen in in der Fassade oder am Dach.
