Kettenantrieb CDs (24 V)
Produktnummer:
13337020604
Marke:
Kingspan STG GmbH
Produktinformationen für "Kettenantrieb CDs (24 V)"

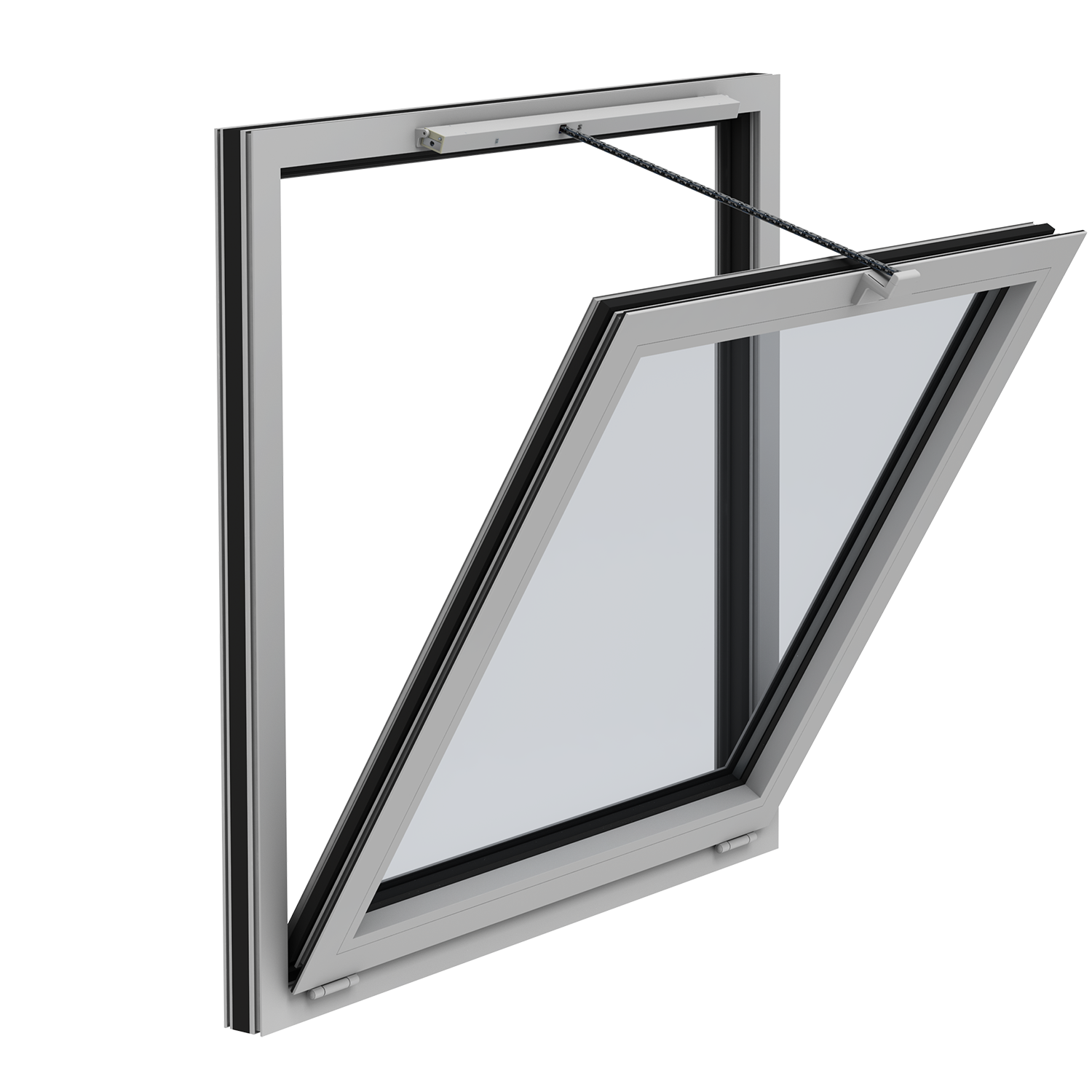

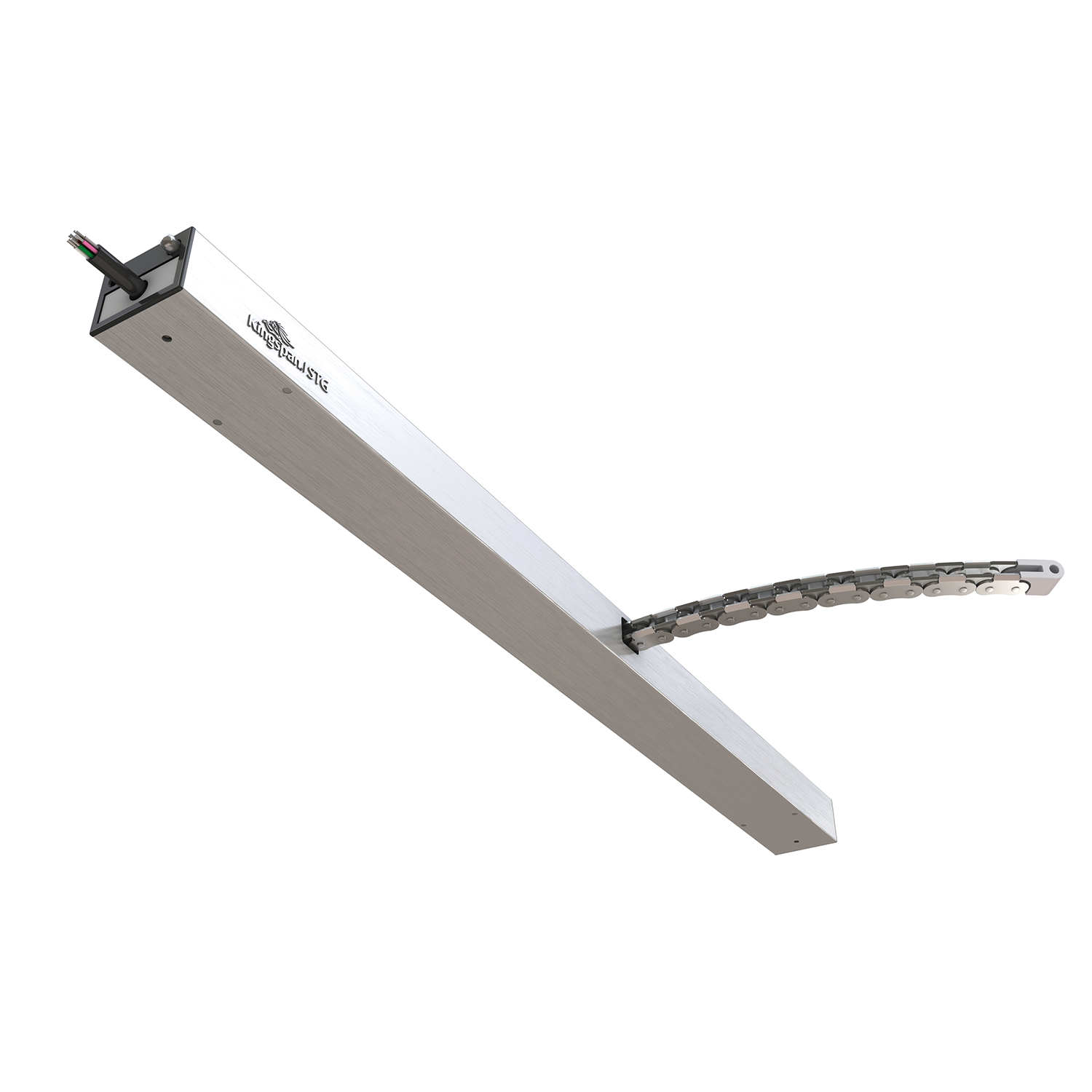

Für RWA und Lüftung
Besondere Merkmale:
- Hub, Geschwindigkeit, Kraft: für AUF/ZU per Software getrennt einstellbar
- Laufgeschwindigkeit in AUF- und ZU-Richtung auf < 5 mm/s reduzierbar
- Reversieren bei Erkennen und Überlast in ZU-Richtung
- Synchronbetrieb von bis zu 4 Antrieben und zusätzlicher Anschluss von bis zu zwei Riegelmotoren
- Anlernen von: Schließposition und Ausstellweite, sowie Verbinden mehrerer Antriebe ohne weitere Hilfsmittel, auch vor Ort
- Konfigurierbarer Meldekontakt integriert
Hinweis: Bitte CDs-Kabelset separat bestellen.
|
Technische Daten |
|
|
Ausführung |
CDs/600-300N/RWA |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-15 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
ca. 1 A bei 200 N |
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge (einstellbar) |
CDs/600 = 21-600 mm |
|
Druckkraft |

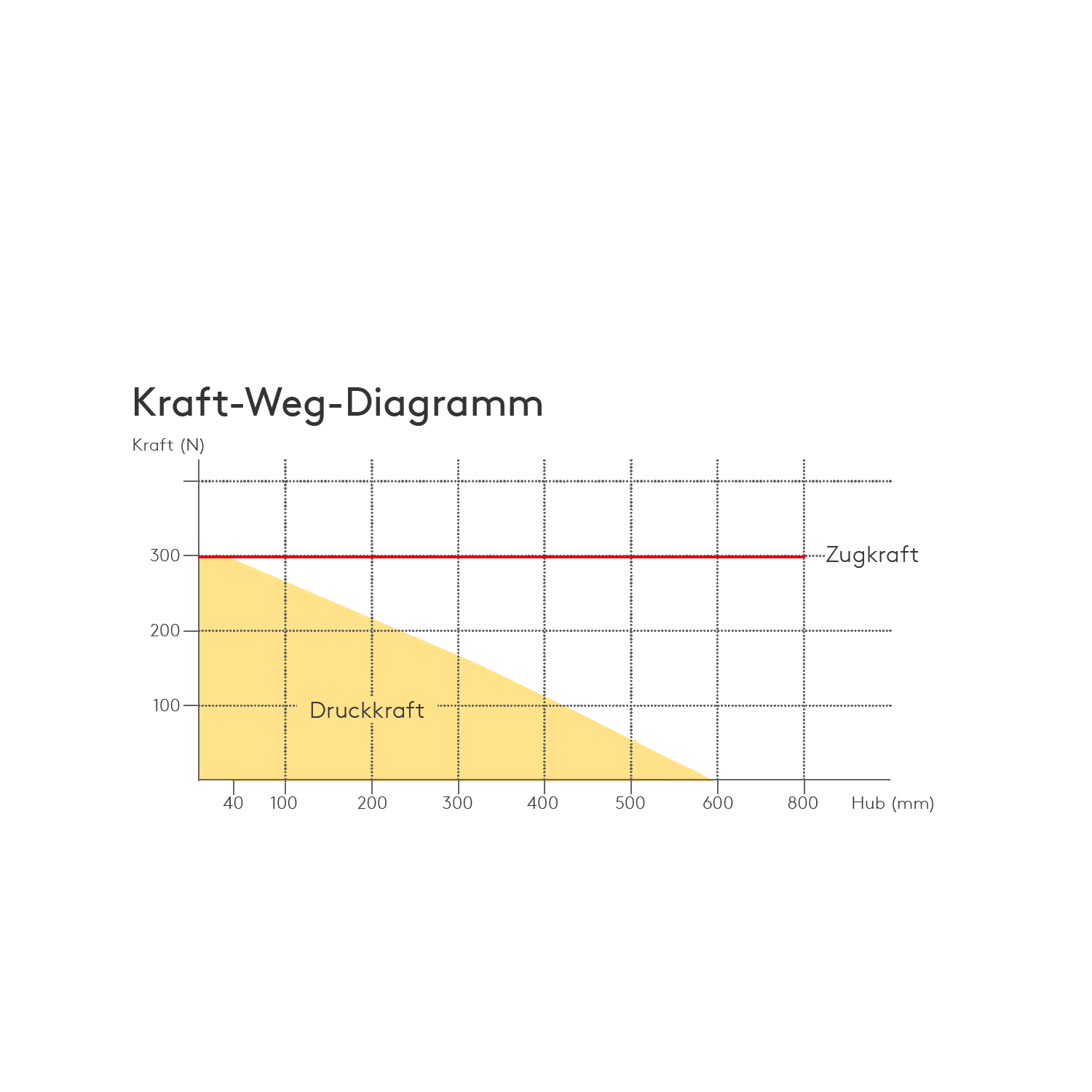

300 N (siehe Kraft-Weg-Diagramm) |
|
Zugkraft |
max. 300 N |
|
Zuhaltekraft |
max. 2000 N |
|
Laufgeschwindigkeit |
4 - 10 mm/s (einstellbar) |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
CDs/600 = 710 x 38 x 26 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
6-adrige Anschlussleitung, |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
|
Zulassungen und Nachweise |
|
|
Baumuster-geprüft |
TÜV |
Zubehör
Kingspan STG GmbH
Zubehör Designkonsole BLR/CDS/S
Farben:
RAL 9006 (Silber)
Für alle CDS-Antriebe
Einsatzbereich:

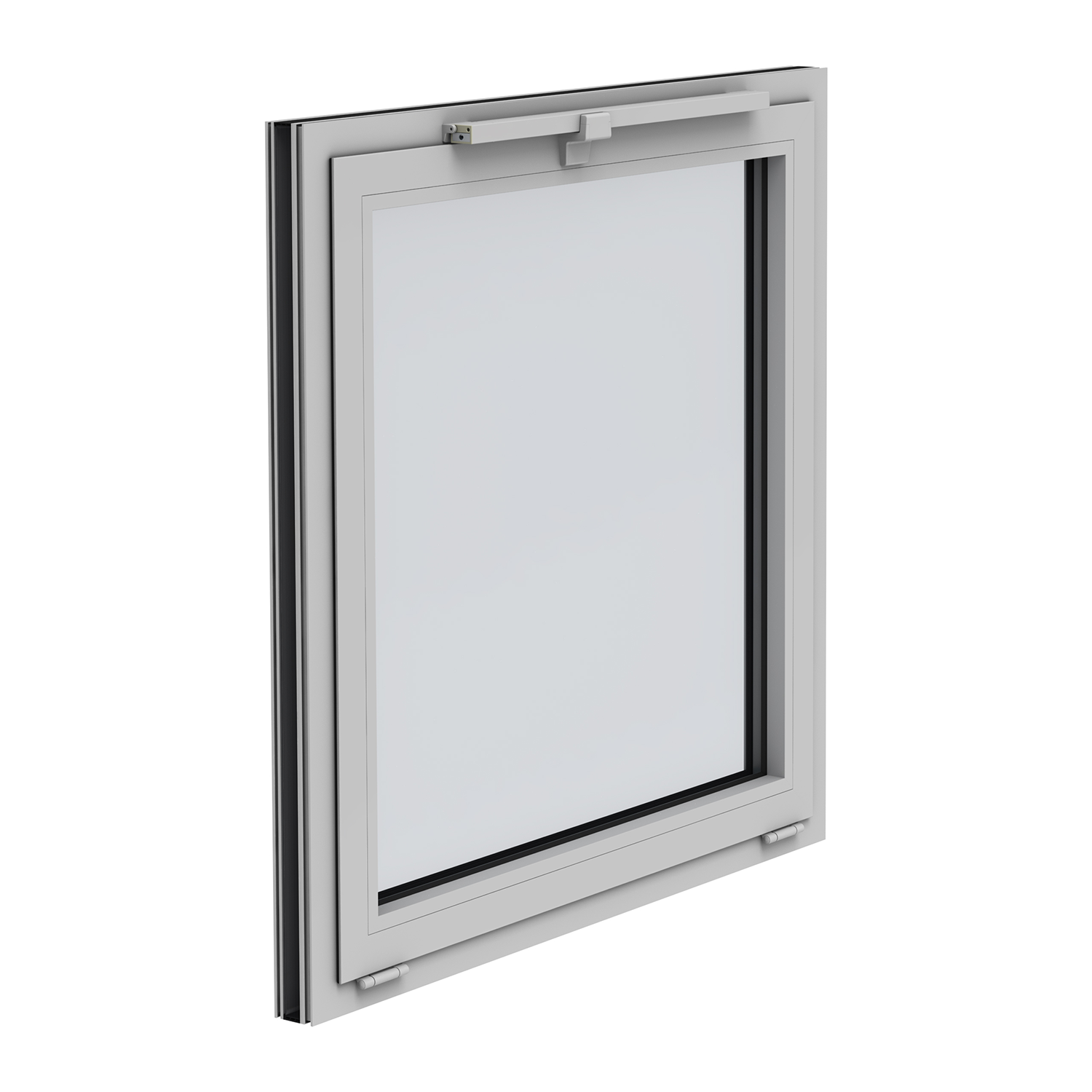

Zur Rahmenmontage des Kettenantriebs an Kippfenstern einwärts.
Bestehend aus Montagezubehör, zwei Blendrahmen-Konsolen und Flügelkonsole.
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Designkonsole FLR/CDS/S
Farben:
RAL 9006 (Silber)
Für alle CDS-Antriebe.
Einsatzbereich:
Zur flügelseitigen Montage mit schwenkendem Antrieb an Kipp- und Drehfenstern einwärts oder zur rahmenseitigen Montage bei Klapp– und Drehfenstern auswärts
Bestehend aus Montagezubehör, zwei Flügelrahmen-Konsolen und Flügelbock.
Mit der Designkonsole FLR können verschiedene Bewegungsmöglichkeiten erzeugt werden (Starr, begrenzt drehbar, voll drehbar)
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör CDs-Kabelset CDs/RM
Ausführung:
CDs/RM
Vorkonfektionierte Kabelsets zum Anschluss und Verbinden
Silikonleitung, 6-adrig
Farbe: Schwarz (SW) Verbindungsleitung zwischen Kettenantrieb CDs und Riegelmotor RM
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM/EasyDrive/2
Farben:
RAL 9016 (Weiß)
Schlanker Verriegelungsantrieb für die aufgesetzte oder profilintegrierte Montage als
beschlagtechnische Ergänzung von Kettenantrieben.
Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und
entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt.
Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim
Öffnen und Schließen. Besondere Merkmale
Speziell zur Kombination mit allen EasyDrive/2-Kettenantrieben sowie CDs
Konfiguration über einen PC mit EasyDrive-Software und USB Konverter/2
Zeitversetzte Ansteuerung von zwei RM EasyDrive/2 mit EasyDrive-Software möglich
Verriegelungsrichtung einstellbar
Besondere Merkmale
Kompatibel mit den Kettenantrieb CDi und LM/2
Technische Daten
Ausführung
RM/EasyDrive/2
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,5 A bei 1200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm (Sonderhub bis 36 mm auf Anfrage)
Druckkraft
1200 N
Zugkraft
1200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
423 x 35 x 33 mm
Elektrischer Anschluss
Anschluss
2 x 6-polige Anschlussklemme
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Verwandte Produkte
Kingspan STG GmbH
Kettenantrieb LM/EasyDrive/2/500-200N/S
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Kettenantrieb LM EasyDrive/2 – Intelligente Lösung für Lüftung & RWA
Besondere Merkmale:
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
LM/2/350-200N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,55 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-350 mm(einstellbar)
21-500 mm(einstellbar)
Druckkraft
(einstellbar)200 N
(einstellbar)80 N
Zugkraft
max. 200 N (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s (einstellbar)
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
6-polig,Anschlusskabel nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/EasyDrive/2/500-200N/W
Farben:
RAL 9016 (Weiß)
|
Hubweite:
500
Kettenantrieb LM EasyDrive/2 – Intelligente Lösung für Lüftung & RWA
Besondere Merkmale:
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
LM/2/350-200N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,55 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-350 mm(einstellbar)
21-500 mm(einstellbar)
Druckkraft
(einstellbar)200 N
(einstellbar)80 N
Zugkraft
max. 200 N (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s (einstellbar)
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
6-polig,Anschlusskabel nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
