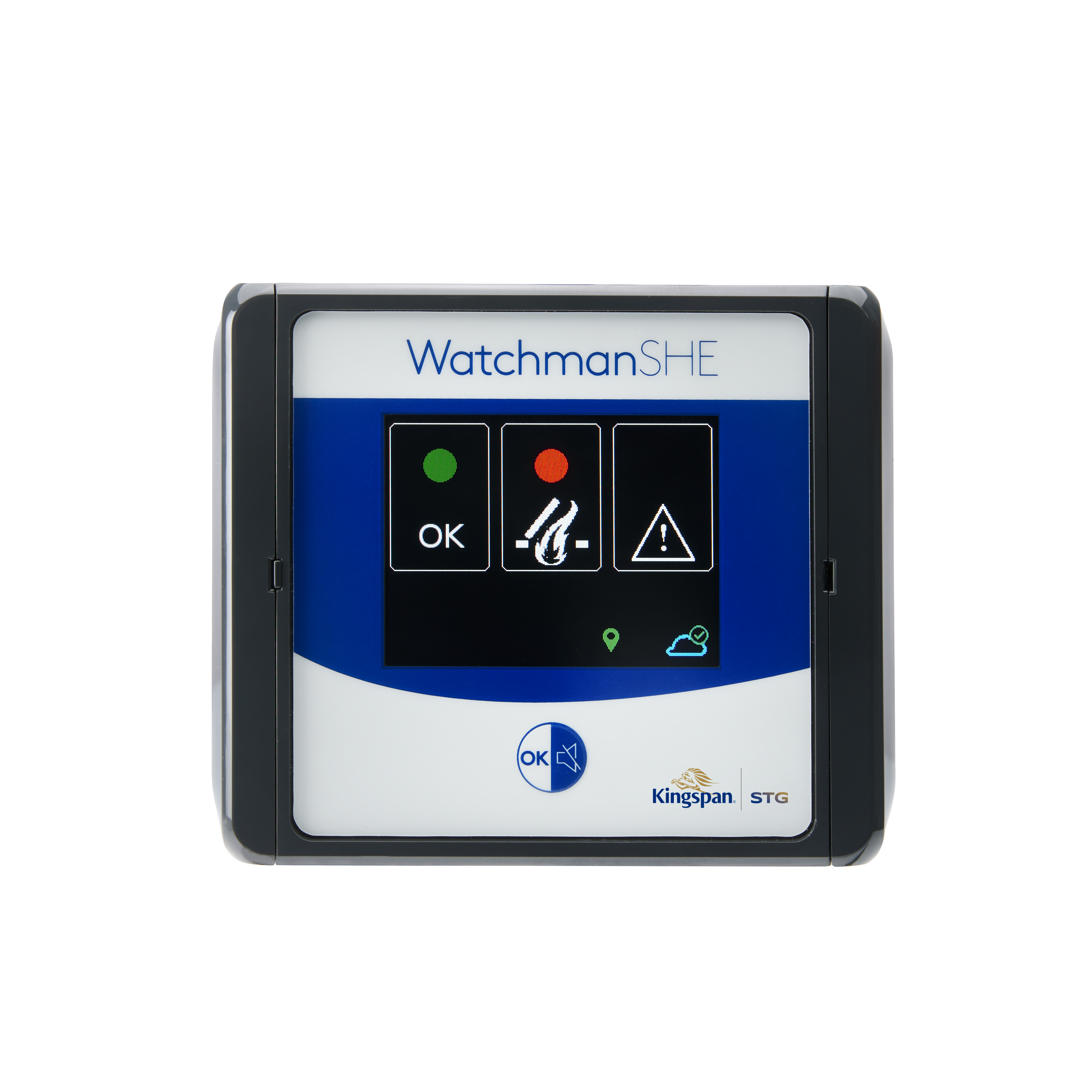

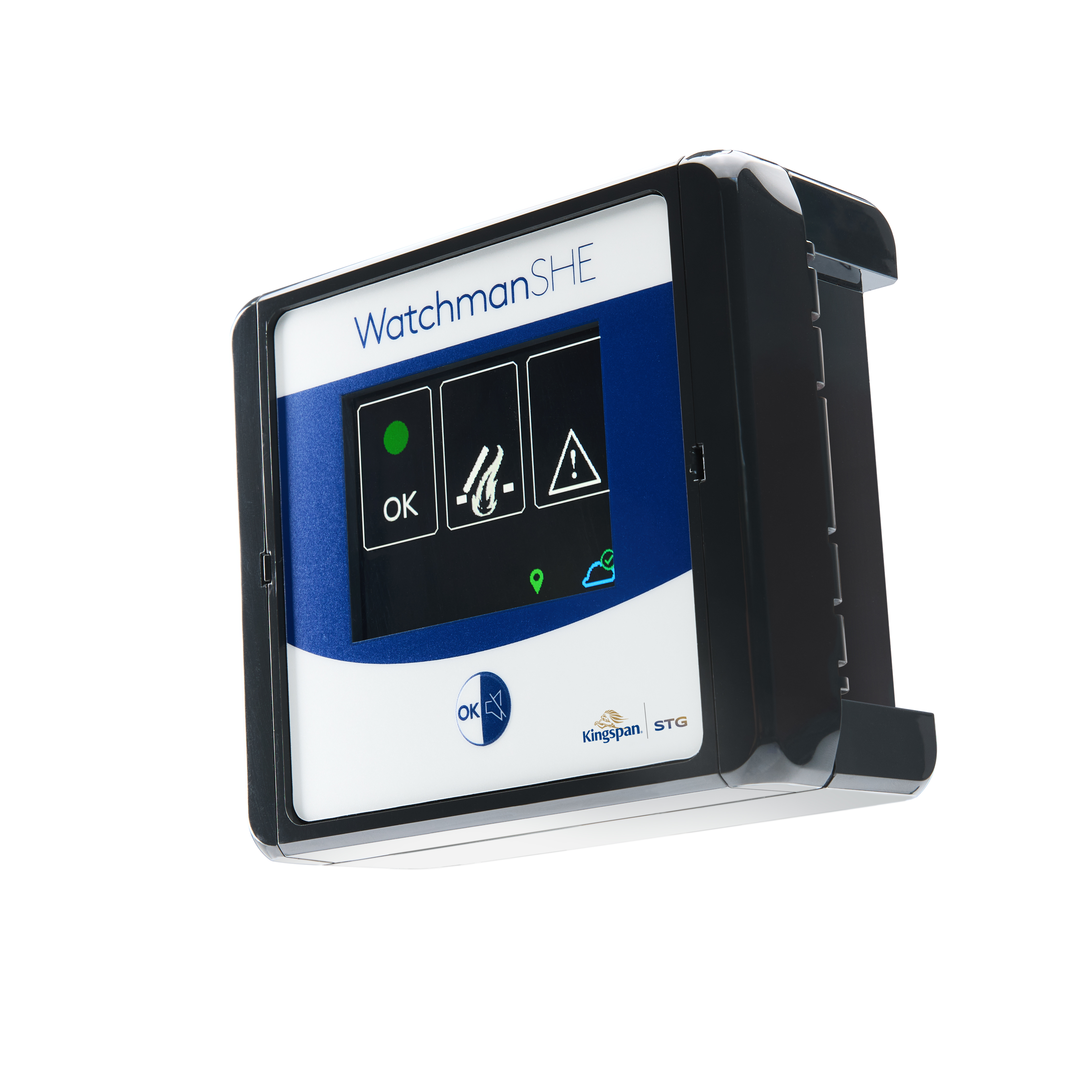

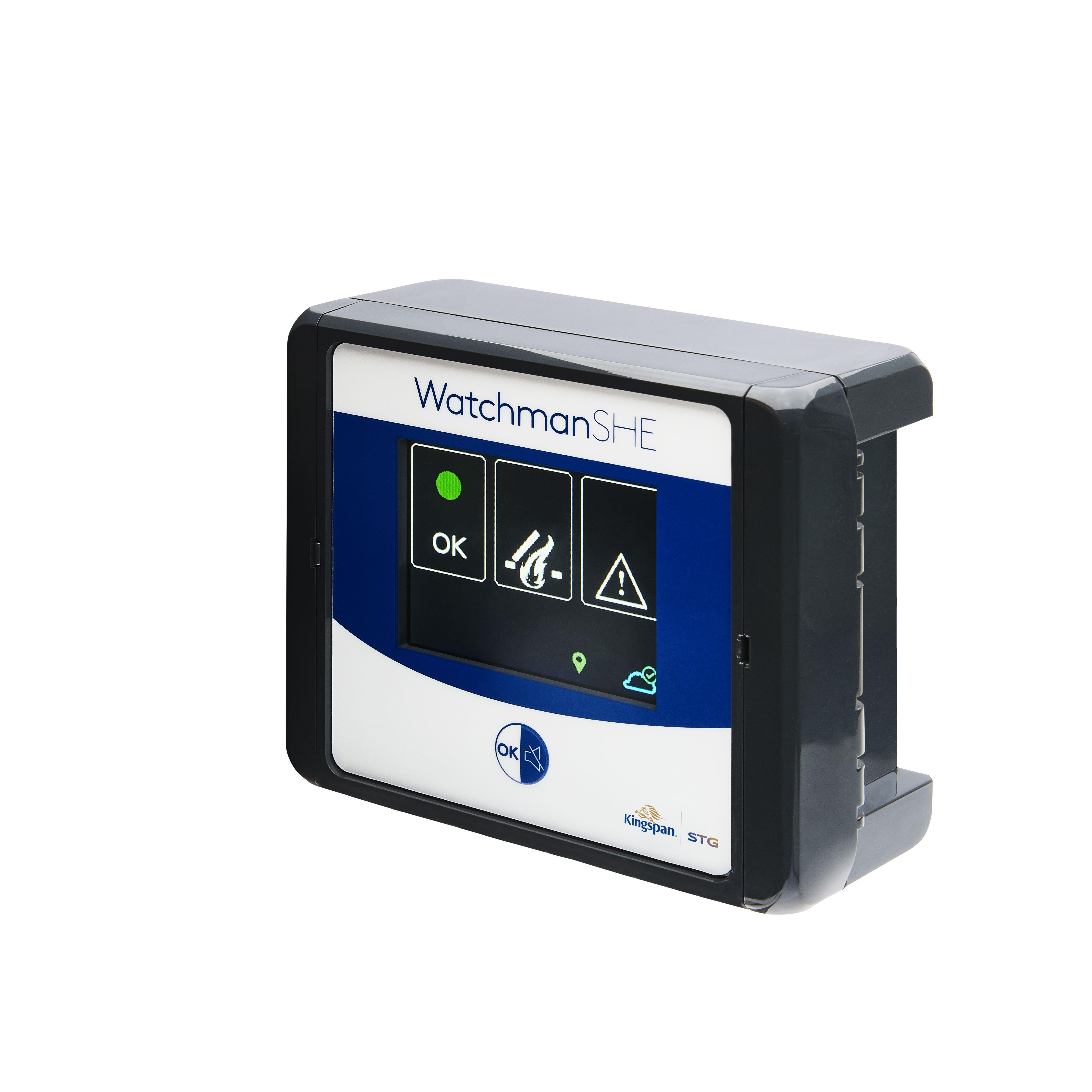

WatchmanSHE

Basis-Ausstattung ohne Schnick-Schnack für Lüftung und Entrauchung Erweiterbar durch optionale ZusatzmoduleEigenschaften 2 A Stromabgabe Farbe: Orange Ohne Wartungstimer Inklusive der Funktion „tägliches Lüften” Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG) Einstellbare Sonderfunktion PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten Eingebaute Stromversorgung 230 V AC / 24 V DC, Notstromakkus und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall Erweiterbar durch optionale Zusatzmodule TÜV-Baumuster geprüft Geprüft nach EN 12101-10:2005/AC:2007 Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) zum Downloadbereich

Vorteile / Merkmale Max. 2 A Stromabgabe Farbe: Orange Ohne Wartungstimer Integrierte Lüftungstaster und RWA-Bedienstelle Inklusive der Funktion „tägliches Lüften“ Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG) PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall Optional als unterputzmontierbare Variante erhältlich TÜV-Baumuster-geprüft Geprüft nach EN 12101-10:2005/AC:2007 Material Kunststoffgehäuse für Aufputz-Montage Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) 24 V DC Sirene oder Blitzleuchte, max. 100 mA Je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A Eingang für Wind/Regenmelder

Vorteile / Merkmale 8 A Stromabgabe inklusive der Funktion „tägliches Lüften“ eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG) zwei Motorkreise Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std. Funktionserhalt bei Netzausfall Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen) und der angeschlossenen Antriebe einstellbare Sonderfunktionen PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten eingebauter Wartungstimer möglich verschließbarer Deckel (kein Schloss) im Aufputzgehäuse, mit optionalem Unterputz-Rahmen aus Metall möglich TÜV Baumuster geprüft Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe ein Wind-/Regenmelder (WRM/2 24V) oder ein Regenmelder (RM/2 24V) potenzialfreie Weiterleitung RWA, Störung und Wind-/Regenmeldung jeweils über einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A Technische Daten Elektrische Eigenschaften Primäre Energieversorgung Netzversorgungsspannung: 230 V AC / 50 Hz (±10 %), separat abgesichert Systemspannung: 27 V DC (Nenn) (–25 % / +10 %) Leistungsaufnahme: ca. 150 W bei 8 A Stromabgabe Leistungsaufnahme (Standby): < 5 W Anschlussklemme Schraubklemme: max. 2,5 mm² Sicherung: Netz 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A Sekundäre Energieversorgung Akku: 2,4 Ah Stromabgabe nach 72 h im Notstrombetrieb: 4 A für 180 sec. (nach DIN EN 12101-10) Ausgang: Spannung 27 V DC (Nenn), (–25 % / +10 %) geglättet Leistung: Pmax = 108 W, Pmin = 0 W Strom (nenn): Antriebe 8 A bei ED 30, Ausgang separat abgesichert; Haftmagnete 1 A bei ED 100 Öffnungs-/Schließvorgang: Umpolung der Spannung Automatische Freischaltung AUF/ZU-Richtung: nach 3 Minuten (im Lüftungsbetrieb) Leitungsüberwachung: über Dioden Anschlussklemme: max. 6 mm², Schraubklemme Sicherung: FKS 10 A Mechanische Eigenschaften Maße (L x B x H): 300 × 300 × 187 mm Gewicht: ca. 6,5 kg inkl. Akkus Einbau und Umgebungsbedingungen Nenntemperatur: 20 °C Umgebungstemperatur: –5 °C bis +40 °C Schutzart: IP 44
