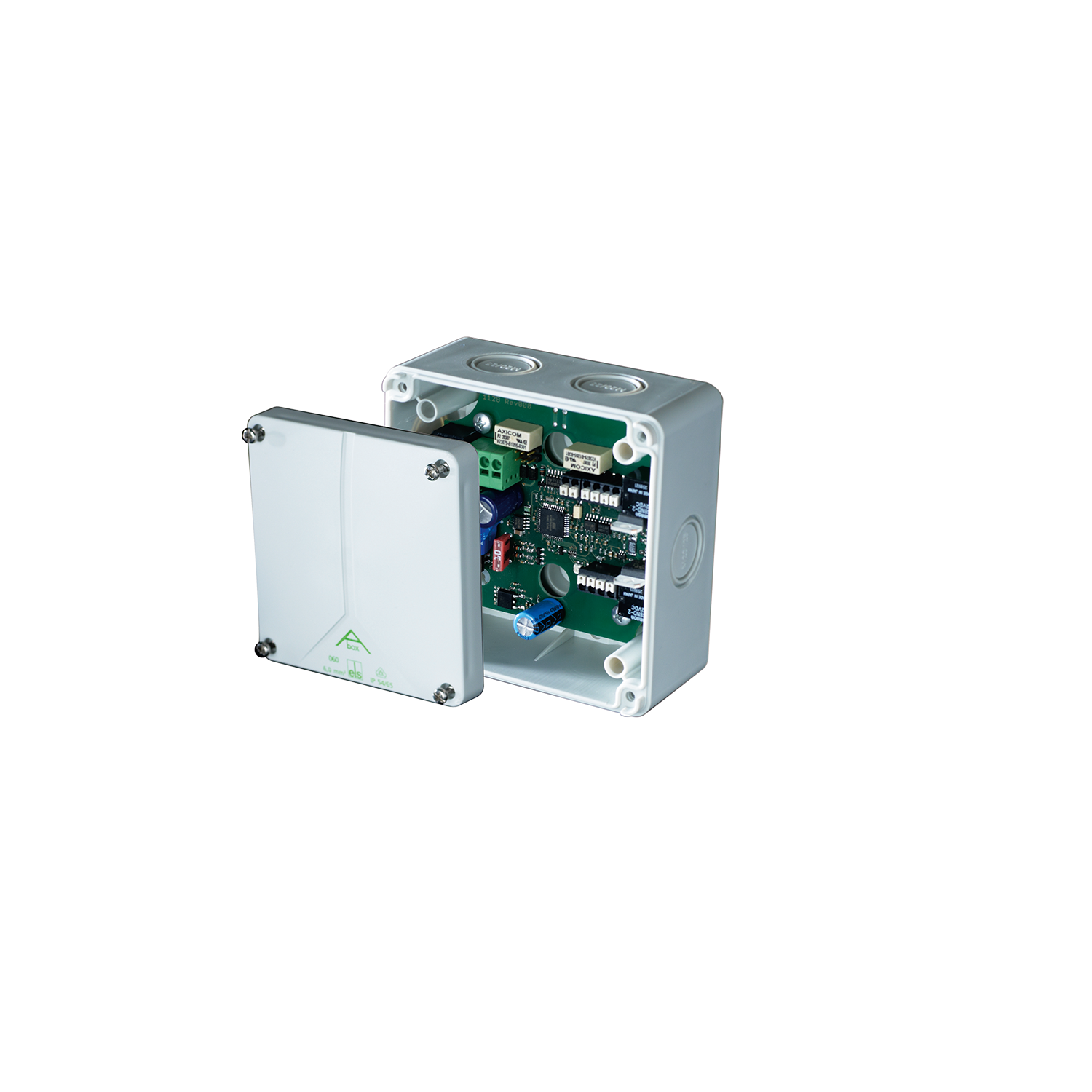

Synchronmodul SM3
Zum Betrieb von zwei Antrieben an einem Öffnungselement
Für Antriebe ohne eingebaute Lastabschaltung
Zum Betrieb von zwei Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung.Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben an einem Öffnungselement (Flügel/Kuppel usw.). Die Ausführung des SM3 wird durch die Anwendung und die Stromaufnahme der Antriebe bestimmt. Technische Daten Ausführung SM3 Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 0,65 A Abschaltung integrierte, elektronische Lastabschaltung, Abschaltwert abh. vom angeschlossenen Antrieb, siehe auch Planungshilfe Schutzklasse III Mechanische Eigenschaften Maße (L x B x H) 110 x 66,7 x 110 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm², 3 x 0,5 mm² Anschlussklemmen max. 6mm² für Motorzuleitung, max 2,5 mm² für Weiterleitung,max. 1,5 mm² für Antriebe und Signalleitungen Sicherheitsabschaltung bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung Max. Leitungslänge zwischen Steuereinheit und Antrieb 10 m Potenzialfreier Meldekontakt Ohmsche Last, max. 1A/60 V DC (SELV) Einbau und Umgebungsbedingungen Umgebungstemperatur 0 °C bis +70 °C Schutzart IP 54 SM3-Typen 1,0A/1,0A/A für M2 500 N 1,0A/1,0A/A für M2 1000 N 1,0A/1,0A/C für M9 650 N 1,1A/1,1A/A für M9 1000 N 2,0A/2,0A/A für M9 1500 N 3,5A/2,5A/A für M1 1500 N 3,5A/2,5A/B für M1 1000 N 4A/2,5A/A für M1 2000 N In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
