Kettenantrieb 230V LM/.../.../AC

Technische Daten

Ausführung

LM/350-200N/.../AC

LM/500-200N/.../AC

Elektrische Eigenschaften

Nennspannung

230 V AC, 50 Hz (±10%)

Zulässige Welligkeit der Nennspannung

-

Nennstrom

ca. 110 mA

Abschaltung

integrierte, elektronische Lastabschaltung

Schutzklasse

I

Mechanische Eigenschaften

Hublänge, ca.

350 mm

500 mm

Druckkraft

150 N

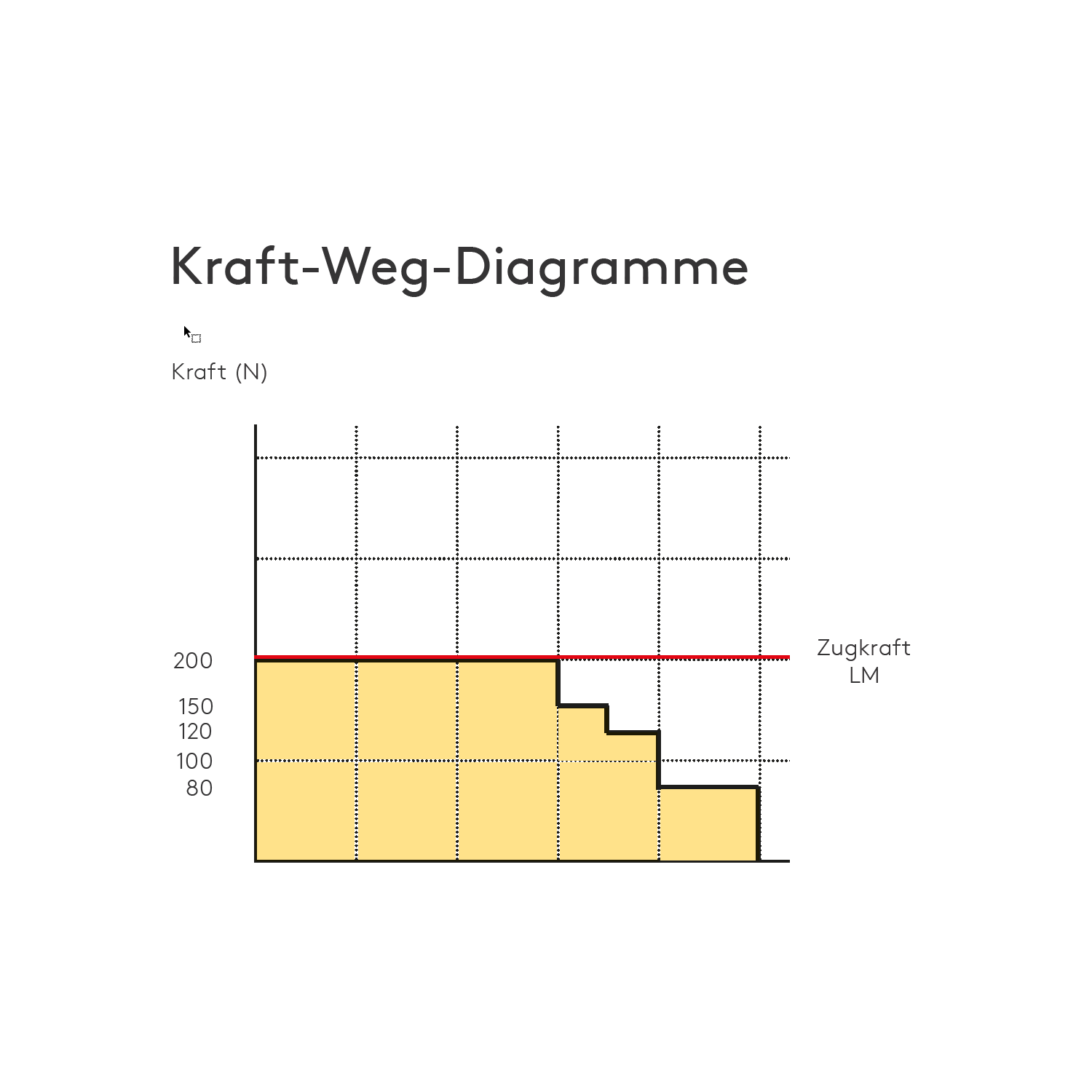

(siehe Kraft-Weg-Diagramm)

80 N
(siehe Kraft-Weg-Diagramm)

Zugkraft

max. 200 N

Zuhaltekraft

max. 3000 N

Laufgeschwindigkeit

ca. 8 mm/s

Einschaltdauer

ED 30 (3 min)

Lebensdauer

> 10.000 Zyklen

Maße (L x B x H)

360,5 x 40,8 x 30 mm

442 x 40,8 x 30 mm

Elektrischer Anschluss

Anschluss

4 x 0,75 mm², Länge ca. 3 m

Einbau und Umgebungsbedingungen

Umgebungstemperatur

–10 °C bis +50 °C

Schutzart

IP 20

Zulassungen und Nachweise

Baumuster-geprüft

TÜV
