Kettenantrieb LM/2 (24 V)
Produktnummer:
2209076
Marke:
Kingspan STG GmbH
Produktinformationen für "Kettenantrieb LM/2 (24 V)"
Für RWA und Lüftung
Besondere Merkmale
- Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (LM/2) bzw. Synchronsteuerung (LM/EasyDrive/2) möglich
|
Technische Daten |
||
|
Ausführung |
LM/2/350-150N/.../RWA |
LM/2/500-200N/.../RWA |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
|
Nennstrom |
0,5 A bei 200 N |
|
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
|
Schutzklasse |
III |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
350 mm |
500 mm |
|
Druckkraft |
150 N |
80 N |
|
Zugkraft |
max. 200 N |
|
|
Zuhaltekraft |
max. 3000 N |
|
|
Laufgeschwindigkeit |
ca. 10 mm/s |
|
|
Einschaltdauer |
ED 30 (3 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
360,5 x 40,8 x 30 mm |
442 x 40,8 x 30 mm |
|
Elektrischer Anschluss |
||
|
Anschluss |
3 x 0,75 mm², Länge ca. 3 m |
|
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
|
Schutzart |
IP 20 |
|
|
Zulassungen und Nachweise |
||
|
Baumuster-geprüft |
TÜV |
|
Anmelden
Zubehör
Kingspan STG GmbH
Zubehör Schwenkkonsole SBLM
Farben:
RAL 9016 (Weiß)
Schwenkkonsole SBLM für alle LM-Antriebe
Zur beweglichen Montage des Kettenantriebs an Kipp-, Klapp- und Dachfenstern.
Montage auf dem Flügel, wenn die Flügelhöhe kleiner als das angegebene Mindestmaß ist.
Bestehend aus zwei Drehplatten und zwei Lagerwinkeln inkl. Lagerbuchsen.
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Rahmenwinkel SBLM-R
Ausführung:
R15
|
Farben:
RAL 9006 (Silber)
Rahmenwinkel SBLM-R für alle LM-Antriebe
Einsatzbereich:
Zur Rahmenmontage: - bei flächenbündigen Fenster als SBLM-R0- bei Fenstern mit 10 mm Aufschlag als SBLM-R10- bei Fenstern mit 15 mm Aufschlag als SBLM-R15
Zur Aufnahme des Flügelbocks.
Zubehör für Tandem-Ausführung bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör LM-Rahmenkonsole 60 °
Farben:
RAL 9016 (Weiß)
LM-Rahmenkonsole 60 ° für alle Kingspan STG LM-Kettenantriebe
Nur verwendbar in Verbindung mit SBLM-R0.
Für Kipp- und Drehflügel, einwärts.
Ermöglicht Flügelöffnungsweiten von bis zu 60°.
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

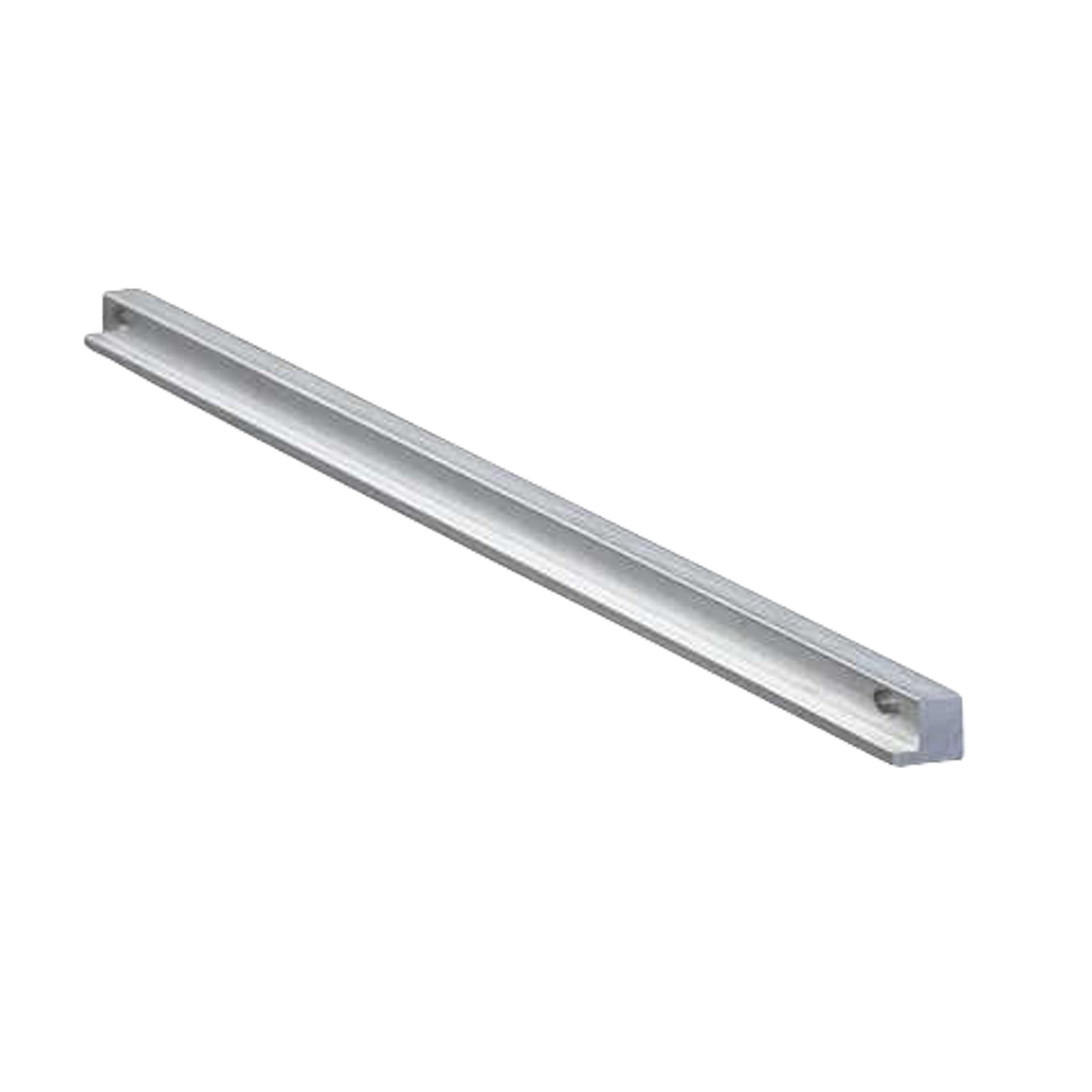

Zubehör Montageleiste Schüco AWS (Royal S65)
Montageleiste für Schüco AWS (Royal S65)
Schraubenleiste zur Befestigung von LM-Antrieben am Fensterflügel.
Zubehör für Tandem bitte paarweise bestellen!
Für Preise hier Anmelden/Registrieren
